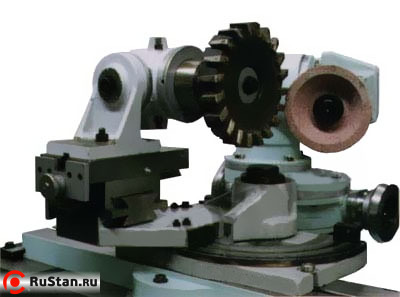

Приспособление для заточки фрез (диам.80-400 мм) по радиусу. Модель 3Е642Е.П50
Код товара: | ![]() | 1289 |
Доставка: | ![]() | Рассчитать |
Модель: | ![]() | 3Е642Е.П50 |
Изготовитель: | ![]() | Белоруссия |
Отзывы(0) | ![]() |
Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.
Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.
Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.
Назначение:
Приспособление предназначено для заточки фрез по радиусу.
Принцип работы:
Фреза на оправке крепится в приспособлении. Выставляется планшайба, зуб фрезы выставляется в ось шпиндельной головки. Универсальная упорка устанавливается на выставленный зуб. Совместить зуб с риской на шаблоне. Снять шаблон. Переместить шлифовальную головку на расчетное расстояние (расстояние зависит от радиуса заточки, угла в плане, угла при вершине). Подвести круг до касания с инструментом. Поворотом приспособления на оси планшайбы произвести заточку.
Параметр | Значение |
---|---|
Затачиваемый инструмент | Насадные торцевые, 2-х, 3-х сторонние фрезы |
Заточная операция | Заточка по радиусу по задней поверхности зуба (возможна заточка плоской задней поверхности) |
Диаметры затачиваемых фрез, мм. | 80-400 |
Наибольший радиус заточки, мм | 50 |
Габаритные размеры, мм. | 454х520х390 |
Масса 3Е642Е.П50 , кг. | |
Применяется на станках | 3А64Д, 3В642,3М642,3М642Е, 3Д642Е, 3Е642/ 3Е642Е, ВЗ-318/ВЗ-318Е |
Гарантийные обязательства.
Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
