Быстроходный горизонтально-расточной обрабатывающий модуль ИЗТС ИСБ 1200

Цена на 22.11.2017 г. - запросить цену

Быстроходный горизонтально-расточной обрабатывающий модуль серии ИЗТС ИСБ 1200 отличается скоростным выдвижным шпинделем диаметром 130 мм, вращающимся со скоростью до 3000 об/мин с высоким крутящим моментом 1700 Нм, мощностью 30 кВт, высокой скоростью установочных перемещений З0 м/мин. Подача СОЖ осуществляется как внешним поливом, так и через шпиндель под давлением до 50 атм.

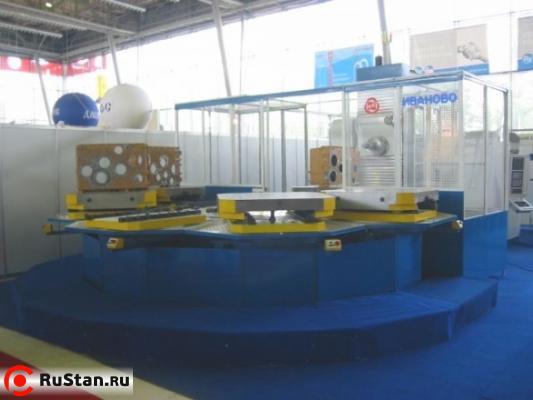

Станок имеет ограждение зоны обработки кабинетного типа и двух или пятиместный накопитель сменных паллет размером 1200x1200 мм.

Преимуществом является полная автономность модуля и возможность обработки на нём деталей комплектно, т.е. на каждой паллете размещаются различные детали, и при завершении цикла обработки по всем паллетам получается полностью обработанный комплект, отпадает необходимость синхронизации прохождения деталей по операциям. Производственная программа наращивается установкой модуля-дублёра. Имея автоматическую загрузку паллет из накопителя большой ёмкости, реализуется принцип безлюдной технологии.

Обрабатывающий модуль ИСБ 1200 оснащается ЧПУ NC110/Siemens/Fanuc и модулем подач Siemens/Fanuc.


Технические характеристики расточного станка ИЗТС ИСБ 1200 с ЧПУ

Технические характеристики ИСБ 1200
Размеры рабочей поверхности стола-спутника, мм 1200x1200
Количество столов-спутников, шт 2
Грузоподъемность стола, кг 4000
Пределы рабочих подач поворотного стола (ось В), град/мин 1...1080
Максимальный крутящий момент стола (ось В), Нм 5000
Инструментальный конус 2-50ГОСТ25827(SК50) (*3-50ГОСТ25827)
Диаметр расточного шпинделя, мм 130 (*110)
Максимальная скорость вращения шпинделя, об/мин 2250 (*3000)
Номинальная мощность привода вращения шпинделя, кВт 28
Максимальный крутящий момент шпинделя, Нм 1700
Максимальные программируемые перемещения, мм
- ось Х (стол поперечно) 1600 (*2000;3000)
- ось Y (шпиндельная бабка вертикально) 1020 (*1400)
- ось Z (расточной шпиндель) 710 (*500)
- ось W (стойка продольно) 1000 (*1380)
Пределы рабочих подач, мм/мин
- оси X, Y, W 1...6000 (*1...15000)
- ось Z 1...6000
Скорости быстрых перемещений, м/мин
- оси X, Y, W 6 (*15)
- ось Z 6
Максимальное усилие подачи, Н
- ось Х 12500
- ось Y 10000
- ось Z 10000
- ось W 15000
Емкость инструментального магазина, шт 50 (*40; 64; 100)
Максимальный диаметр инструмента, мм 125
Максимальная длина инструмента, мм 400
Класс точности по ГОСТ 30027 П
Точность позиционирования по осям, мм 0,005
Точность повторяемости позиционирования, мм 0,0025
Подача СОЖ через сопла на шпиндельной бабке, л/мин 100
Габаритные размеры (с приставным оборудованием), мм
- ширина 5500
- длина 8700
- высота 4300
Масса ИЗТС ИСБ 1200 станка, кг 21000

* - по специальному заказу

Дополнительные принадлежности:

  • Угловая головка 1250.877.003 (на базе угловой головки 7940-7010-04), инструментальный конус SК50
  • Угловая головка 7940-7035 (совместно с узлом 1250.877.002), инструментальный конус SК40
  • Поддержка шпинделя 1250.287.004 (на длине 300 мм)
  • Импортная гидростанция ф. Hydac (Германия)
  • Линейные измерительные системы ф. Heidenhain (Германия)
  • Импортная гидроаппаратура
  • Импортная пневмоаппаратура
  • Импортная защита направляющих

Форма оплаты, порядок поставки, доставка ИЗТС ИСБ 1200, гарантийные обязательства:

  • Продажа станков ИЗТС ИСБ 1200 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
