Универсальная делительная головка УДГ Д-160А

Цена на 16.11.2018 г. - 175 056.00 руб. с НДС

  • Описание
  • Комментарии
  • Отзывы
Универсальная делительная головка УДГ Д-160А предназначена для поворота обрабатываемой детали на заданную величину при выполнении различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других подобных работ.
С помощью делительных головок можно делить обрабатываемую деталь по окружности на любое число частей до 400 без интервалов и на некоторое число более 400 с интервалами.
Обработку деталей с помощью делительных головок можно производить в центрах, в самоцентрирующемся патроне, на шпиндельной оправке и т. п.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УДГ Д-160А

Характеристика УДГ Д-160А
Класс точности Н
1. Высота центров 85 (3 11/32")
2. Диаметр отверстия полного шпинделя, мм 14,9 (19/32")
3. Резьба рабочего конца шпинделя М33х2
4. Конус Морзе шпинделя передний 2
5. Наибольший диаметр обрабатываемой детали, мм 160 (6 5/16")
6. Передаточное отношение 1:40
7. Диапазон деления включая простые числа 2-400
8. Расстояние от основания до торца шпинделя в его вертикальном положении, мм 180 (7 3/32")
9. Габаритные размеры основания, мм 212х156 (8 11/32")
10. Масса, кг 35,5
11. Токарный патрон диаметр 100

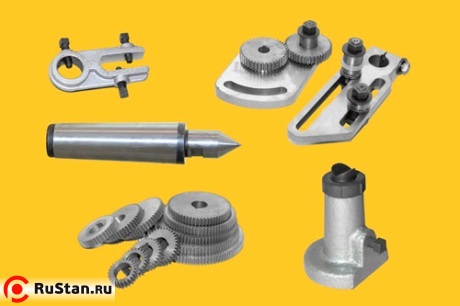

Комплект поставки УДГ Д-160А

Наименование Количество
1. Люнет 1
2. Гитара для дифференциального деления 1
3. Гитара для нарезания спирали 1
4. Оправка для дифференциального деления 1
5. Колеса зубчатые:
        z=25; m=1,5
        z=30; m=1,5
        z=35; m=1,5
        z=40; m=1,5
        z=50; m=1,5
        z=55; m=1,5
        z=60; m=1,5
        z=70; m=1,5
        z=80; m=1,5
        z=90; m=1,5
        z=100; m=1,5

2
1
1
1
1
1
1
1
1
1
1
6. Паспорт принадлежностей универсальной делительной головки 1

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Форма оплаты, порядок поставки, доставка УДГ Д-160А , гарантийные обязательства:

  • Продажа станков УДГ Д-160А осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
