Двухосевой поворотный стол с наклоном от ЧПУ CNCT-630 GSA+

Цена на 22.11.2018 г. - запросить цену

  • Описание
  • Комментарии
  • Отзывы

Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.

По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.

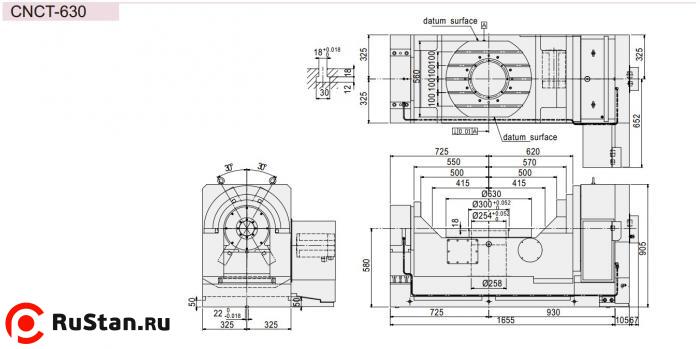

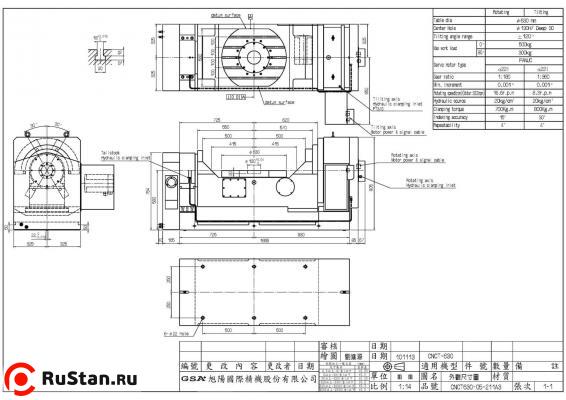

Технические характеристики CNCT-630
Параметр Ед. изм. Значение
Диаметр мм 630
Высота центра мм 580
Общая высота мм 905
Вес CNCT-630 нетто (без двигателя) кг 2650
Центральное отверстие мм 254Н7
Ширина Т-пазов мм 18Н7
Ширина направляющего сухаря мм 22Н7

Поворот и наклон
Параметр Ед. изм. Поворот Наклон
Сервомотор Meldas НF-354S НF-354S
Сервомотор Fanuc a22i a22i
Сервомотор Siemens 1FK7101 1FK7101
Сервомотор Heidenhein QSY155D QSY155D
Передаточное число 1:180 1:360
Угол наклона град -120…120 -120…120
Минимальный угол град 0,001 0,001
Максимальные обороты об/мин 11.1 5.6
Усилие пневмозажима кг*м 350 420/800
Усилие гидрозажима кг*м 700 -
Точность позиционирования 15” 30”
Повторяемость с ±4”

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 300
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 500
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 2080
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 800
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 390
Максимальная рабочая инерция Максимальная рабочая инерция кг*см*сек2 360
