Двухосевой поворотный стол с ручным наклоном CNCMT-200 GSA+

Цена на 16.11.2018 г. - запросить цену

  • Описание
  • Комментарии
  • Отзывы

Простая установка на традиционные 3-осевые фрезерные, координатно-расточные и резьбонарезные станки. Возможна установка на электроэрозионные станки.

Хорошо подходят для обработки автомобильных и мотоциклетных колесных дисков. Ось ручного наклона оборудована шкалой с ценой деления 1 градус.

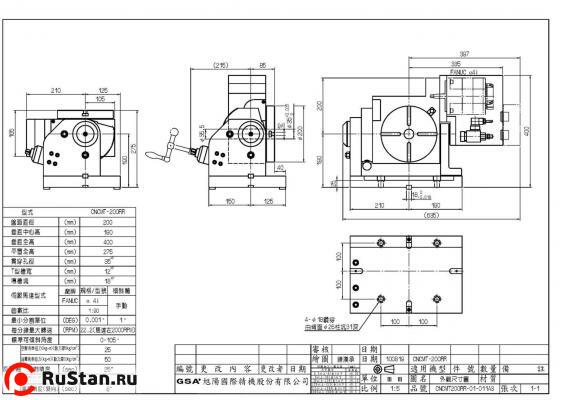

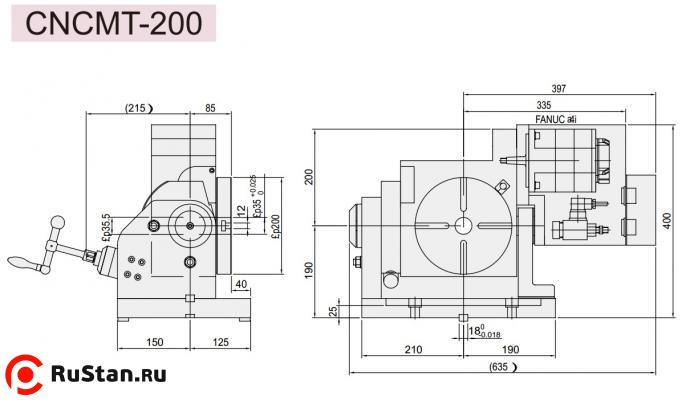

Технические характеристики CNCMT-200
Параметр Ед. изм. Значение
Диаметр мм 200
Высота стола в горизонтальном положении мм 275
Высота центра стола в вертикальном положении мм 190
Общая высота мм 317
Вес CNCMT-200 нетто (без двигателя) кг 135
Центральное отверстие мм 30Н7
Ширина Т-пазов мм 12Н7
Ширина направляющего сухаря мм 18Н7

Поворот и наклон
Параметр Ед. изм. Поворот Наклон
Сервомотор Meldas НF-104T Ручной
Сервомотор Fanuc a4i Ручной
Сервомотор Siemens 1FK7060 Ручной
Сервомотор Heidenhein QSY116C Ручной
Передаточное число 1:90 -
Минимальный угол град 0,001 1
Угол наклона град 0…105 0…105
Максимальные обороты об/мин 22,2 -
Усилие пневмозажима кг*м 25 -
Усилие гидрозажима кг*м 50 -
Точность позиционирования 20” -
Повторяемость (Однонаправленный) с 4” -
Повторяемость (Двунаправленный) с 8” -

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 40
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 80
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 600
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 50
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 20

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Форма оплаты, порядок поставки, доставка CNCMT-200 , гарантийные обязательства:

  • Продажа станков CNCMT-200 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
