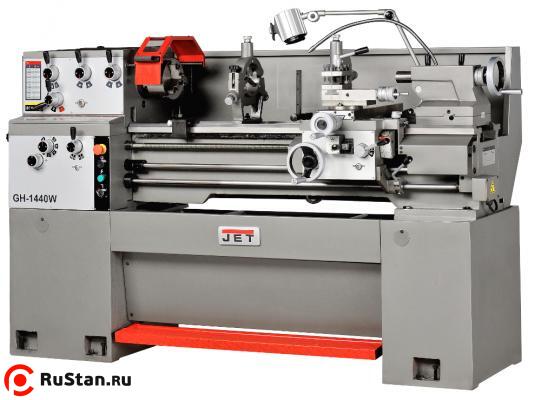

Универсальный токарный станок GH-1440W-3 изготавливается в строгом соответствии с протоколом приемки DIN 8606, что гарантирует обязательное соблюдение всех допусков и параметров, а также подтверждает обязательное гарантийное обслуживание на территории стран, входящих в Таможенный союз. Главная особенность данного станка - при относительно небольших габаритах на нем установлен съемный мостик (gap), что позволяет обрабатывать заготовки большего диаметра с некоторыми ограничениями по их длине. Направляющие станины GH-1440 W-3 выполнены из серого чугуна, закалены и тщательно отшлифованы. Для продления ресурса, снижения шума и эффективного охлаждения привод шпинделя станка помещен в масляную ванну.

Диаметр обточки над станиной составляет 356 мм и до 508 мм со снятым мостиком gap. Максимальный диаметр обработки над суппортом - 216 мм, расстояние между центрами составляет 1015 мм. На станке установлен мощный асинхронный двигатель рассчитанный на сеть 380В, частота оборотов шпинделя может варьироваться от 40 до 1800 об/мин. Станок оборудован механизмами автоматической продольной подачи, а также коробкой передач, в которой используются закаленные шестерни. Также закаленные шестерни установлены и в передней бабке. Для облегчения механического переключения режимов работы предусмотрен толчковый (импульсный) режим работы двигателя. GH-1440W-3 поставляется в очень богатой комплектации. В нее входят 3-х и 4-х кулачковые патроны, план-шайба, резцедержатель с фиксатором, указатель резьбы, система подвода охлаждающей жидкости, комплект местного освещения и др.

Преимущества конструкции

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
  • Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;
  • Коробка передач станка позволяет нарезать резьбу без замены шестерен;
  • Механизм привода шпинделя постоянно работает в масляной ванне;
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
  • Автоматическая подача продольного и поперечного суппорта;
  • Регулировка зазоров направляющих при помощи клиновых планок;
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов;
  • Регулируемая муфта ходового винта;
  • Толчковый режим работы шпинделя;
  • УЦИ* (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак(*для станков с УЦИ)

Технические характеристики JET GH-1440W3
Характеристика Значение
Диаметр обточки над станиной / gap 356 мм (508 мм)
Диаметр обточки над суппортом 216 мм
Расстояние между центрами 1015 мм
Частота вращения шпинделя, 12 40-1800 об/мин
Конус шпинделя МК-5
Присоединение шпинделя, Camlock D1-4 (DIN 55029)
Проходное отверстие шпинделя 40 мм
Макс. размер резца 16 х 16 мм
Ход продольного суппорта 990 мм
Ход поперечного суппорта 162 мм
Ход верхнего суппорта 89 мм
Пиноль задней бабки МK-3
Ход пиноли задней бабки 120 мм
Продольная подача 0,04 - 0,6 мм/об (48)
Поперечная подача 0,07 - 0,345 мм/об (48)
Метрическая резьба 0,4 - 7,0 мм (22)
Дюймовая резьба 4 - 56 TPI (28)
Диапазон неподвижного люнета 95 мм
Диапазон подвижного люнета 70 мм
Расстояние между направляющими 267 мм
Выходная мощность 2,2 кВт / S1 100%
Потребляемая мощность 4,25 кВт / S6 40%
Габаритные размеры (ДхШхВ) 1873 х 750 х 1200 мм
Масса GH-1440W-3 1005 кг

Стандартное исполнение

  • 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба 200 мм;
  • Планшайба Ø300 мм;
  • 4-х-позиционный резцедержатель;
  • Поддон для сбора стружки;
  • Ножной тормоз шпинделя;
  • Система подвода СОЖ;
  • Лампа местного освещения
  • Указатель резьбы
  • Регулируемые опоры
  • Упор продольного перемещения
  • Защитный экран патрона с концевым выключателем
  • 2 невращающихся центра МК-3
  • Переходник МК-5/МК-3
  • Набор сменных шестерён
  • Съемный мостик направляющих, gap

Комплектация за дополнительную плату

Патрон трехкулачковый Ø160 мм с прямыми и обратными цельными кулачками Патрон трехкулачковый Ø160 мм с прямыми и обратными цельными кулачками ( арт. IT160400 ) 0p
Комплект прямых цельных каленых кулачков для патрона Ø160 мм IT160400 Комплект прямых цельных каленых кулачков для патрона Ø160 мм IT160400 ( арт. IT160401 ) 0p
Комплект обратных цельных каленых кулачков для патрона Ø160 мм IT160400 Комплект обратных цельных каленых кулачков для патрона Ø160 мм IT160400 ( арт. IT160402 ) 0p
Комплект цельных сырых кулачков для патрона Ø160 мм IT160400 Комплект цельных сырых кулачков для патрона Ø160 мм IT160400 ( арт. IT160403 ) 0p
Быстросменный резцедержатель А1
Быстросменный резцедержатель А1 ( арт. 59500001 ) 19000p
Держатель токарного резца D16х80 мм, А1 Держатель токарного резца D16х80 мм, А1 ( арт. 59500004 ) 5600p
Держатель расточного резца B16x80 мм, А1 Держатель расточного резца B16x80 мм, А1 ( арт. 59500007 ) 6000p
Держатель втулки S30х80 мм, А1 со втулкой МК-1
Держатель втулки S30х80 мм, А1 со втулкой МК-1 ( арт. 59500010 ) 9300p
Втулка L30/МК1, А1
Втулка L30/МК1, А1 ( арт. 59500013 ) 2000p
Втулка L30/МК2, А1
Втулка L30/МК2, А1 ( арт. 59500014 ) 2000p
Набор из 7 резцов 16х16 мм, с мех. креплением твердосплавных пластин
Набор из 7 резцов 16х16 мм, с мех. креплением твердосплавных пластин ( арт. 59500020 ) 8300p
Центр невращающийся МК3, полный Центр невращающийся МК3, полный ( арт. 59500032 ) 470p
Центр невращающийся МК3, срезанный
Центр невращающийся МК3, срезанный ( арт. 59500035 ) 600p
Центр вращающийся МК3, для средних работ Центр вращающийся МК3, для средних работ ( арт. 59500037 ) 2100p
Центр вращающийся МК3, для тяжелых работ Центр вращающийся МК3, для тяжелых работ ( арт. 59500040 ) 3685p
VQ-114 втулка переходная МК-3/МК-3
VQ-114 втулка переходная МК-3/МК-3 ( арт. VR3210024 ) 1500p
VJ-134 оправка сверлильного патрона МК-3/B16 VJ-134 оправка сверлильного патрона МК-3/B16 ( арт. VR3209033 ) 420p
VLC-313 Центр вращающийся МК-3 с 7 сменными наконечниками VLC-313 Центр вращающийся МК-3 с 7 сменными наконечниками ( арт. VR5001041 ) 3500p
3-х кулачковый патрон Ø160 мм 3-х кулачковый патрон Ø160 мм ( арт. 321449 ) 20000p
Планшайба 4-х кулачковая Ø200 мм
Планшайба 4-х кулачковая Ø200 мм ( арт. 321430 ) 32000p
Однопозиционный резцедержатель Однопозиционный резцедержатель ( арт. 321431 ) 3350p
Быстрозажимное цанговое приспособление
Быстрозажимное цанговое приспособление ( арт. 321519 ) 36000p
Устройство для обточки конусов
Устройство для обточки конусов ( арт. 321520 ) 33000p
Вращающийся упорный центр МК-3 Вращающийся упорный центр МК-3 ( арт. 465303 ) 0p
Набор из 17 цанг Ø3-25 мм Набор из 17 цанг Ø3-25 мм для 321292 ( арт. 50000190 ) 23000p
Цанговый патрон для 50000190 Цанговый патрон для 50000190 ( арт. 50000191 ) 38500p
Втулка переходная МК3/МК1 Втулка переходная МК3/МК1 ( арт. 59500029 ) 470p
Втулка переходная МК3/МК2 Втулка переходная МК3/МК2 ( арт. 59500030 ) 470p
16H Сверлильный патрон 1-16 мм/В16 под ключ 16H Сверлильный патрон 1-16 мм/В16 под ключ ( арт. VR3303079 ) 0p
Цифровая линейка S 100
Цифровая линейка S 100 ( арт. 51000300S ) 24120p
Цифровая линейка S 200
Цифровая линейка S 200 ( арт. 51000320S ) 16750p
Цифровая линейка L 1000 Цифровая линейка L 1000 ( арт. 51000480 ) 24790p
Набор для монтажа и подключения цифровых линеек GHB-1440W3
Набор для монтажа и подключения цифровых линеек GHB-1440W3 ( арт. 51000750 ) 6700p
Набор из 16 цанг Ø1/8''-1 1/16'' для 321292 Набор из 16 цанг Ø1/8''-1 1/16'' для 321292 ( арт. 650014 ) 0p
Дисплей цифровой индикации по 3-м осям
Дисплей цифровой индикации по 3-м осям ( арт. 51000200M ) 24000p
Виброопора М16
Виброопора М16 ( арт. 59500049 ) 2680p
