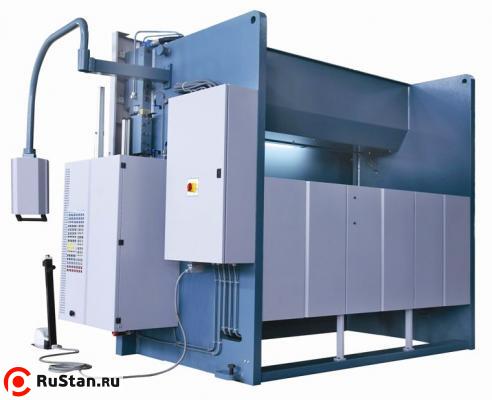

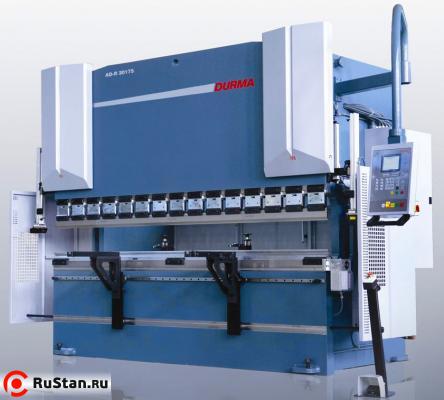

Синхронизированный гидравлический гибочный пресс DURMА серии AD-R отвечает требованиям заказчиков, для которых необходим минимальный набор функций управлений. Существует большое количество модификаций по длине и рабочему давлению. Оператору доступен контроль и программирование скорости подхода, рабочего хода и скорости возвращения. Это помогает в обработке листа при его помещении в матрицу для создания угла изгиба. Оператор может программировать ползун, чтобы он шел вверх очень медленно на короткое расстояние, затем останавливаться и ждать, в то время как оператор имеет шанс забрать лист под контролем. Это не только помощь в обработке материала, но и возможность улучшить качество детали, фактически устраняя деформации в области изгиба. Также возможно программировать задержку или выдержку снизу, что может быть полезно при изгибе нержавеющей стали или других необычных материалов.


Технические характеристики Durma AD-R 40175

Характеристика Значение
Рабочее давление, т 175
Рабочая длина гиба (А), мм 4050
Расстояние между опорами (В), мм 3600
Скорость по оси Y в ускоренном режиме, мм/сек 120
Рабочая скорость по оси Y, мм/сек 10
Скорость обратного хода по оси Y, мм/сек 100
Просвет (D), мм 530
Ширина стола (G), мм 104
Высота стола (F), мм 900
Ход 160 (C), мм x
Ход 265 (C), мм s
Ход 365 (C), мм x
Глубина подачи листа (E), мм 410
Поддерживающие штанги, шт 2
Количество пальцев на заднем упоре, шт 2
Скорость хода по X-осям, мм/сек 250
Ход по X-осям, мм 650
Мощность двигателя, кВт 18.5
Емкость масляного бака, л 250
Габариты LxWxH (ДхШхВ), мм 5250x1700x2750
Вес Durma AD-R 40175 , кг 12850

  • s - стандарт (входит в стандартную комплектацию станка)
  • o - опция (возможна установка за доп. оплату)
  • x - нельзя установить на данную модель

Durma AD-R

Графическая систему ЧПУ EMKODT15

Общие характеристики

  • 15” 1024х600 TFT цветной жидкокристаллический экран.
  • Емкостный сенсорный дисплей.
  • Габариты панели: 40х515х67мм.
  • Источник: 24 Вольт постоянного тока
  • RS 232 последовательная связь для FPSC защитный PLC модуль
  • Восстановление из USB данных о  заготовке, пуансона, матрицы и др. параметров
  • Программное обеспечение панели и модуля обновляется при помощи USB.
  • Интернет подключение.
  • Синхронное управление  балкой оси Y1Y2 (Y1 – левый, Y2- правый).
  • Х1,X2 R1,R2 Z1, Z2 числовое управление до 6-и осей заднего упора.
  • Индексация осей для каждого включения.
  • Управление компенсацией прогиба стола.
  • Возможность применения буквенно-цифровых обозначений в программе и в коде инструмента.
  • Дюймовые/метрические преобразования.
  • Возможность рисования профиля, пуансона, верхней балки и заднего упора в 2D.
  • 2D программирование гибки.
  • Автоматический расчет усилия гибки, порядка гибки и положения осей упора.

Специалисты нашей компании всегда готовы подобрать необходимый инструмент.

Дополнительная оснастка

Стандартная комплектация

  • 3 оси - Y1, Y2, X
  • Система ЧПУ EMKODT15
  • Блок управления - простой с числовым программным управлением.
  • Задний упор - электроприводной, с системой опор качения и шарикоподшипников.
  • Пальцы заднего упора - с регулировкой по высоте.
  • Европейская система зажимания.
  • Скользящие рычаги поддержки листа с Т-образным каналом и остановкой наклона.
  • Электроприводная формовка с числовым программным управлением (только в 6-метровых машинах).
  • Специально спроектированные - гидравлические блоки и клапана мирового класса.
  • Система электроники мирового класса.

Опции

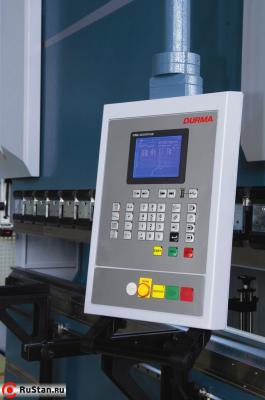

  • Блок управления - серия с числовым программным управлением типа CNC Advantage - двухмерное графическое и офлайновое программное обеспечение.
  • Блок управления - с числовым программным управлением DU 6000.

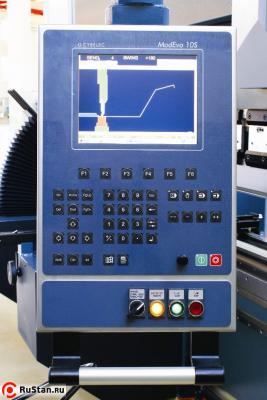

  • Блок управления - CNC DNC 880S с двухмерной цветной графикой.
  • CE с ручным FIESSLER AKAS-LC II F + щит управления AKFR + стальные защитные крышки.
  • CE с SICK C 4000 - только для тандема + стальные защитные крышки.
  • Лазерная защита пальцев DFS1 (для нижней балки - не CE).

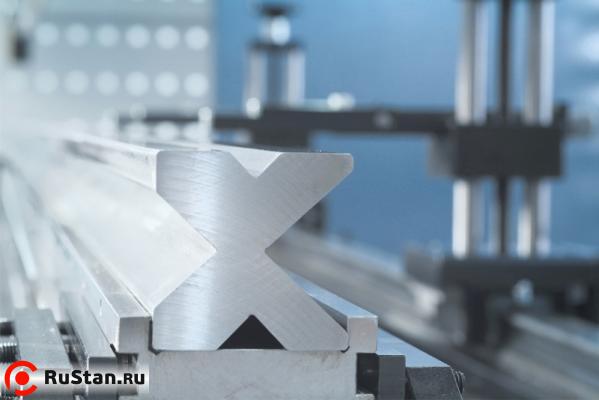

  • Верхний инструмент европейского стандарта (один из них сегментирован).
  • Нижний инструмент европейского стандарта (один из них сегментирован).
  • Нижний инструмент Durma.

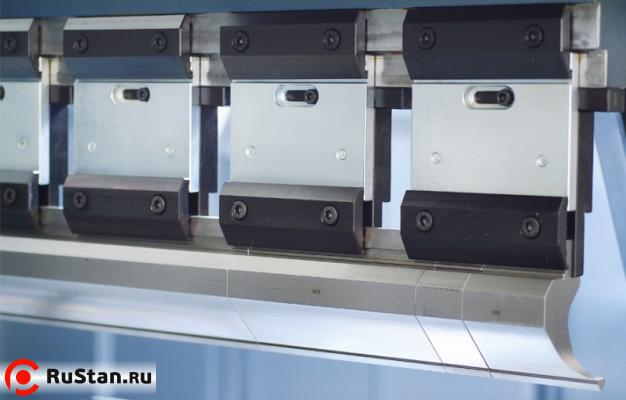

  • Быстроразъемные зажимы.
  • Ручная формовка.
  • Электроприводная формовка с числовым программным управлением.
  • Задний упор 1000 мм - защита сзади при помощи светового барьера.
  • Охладитель масла.
  • Дополнительные блоки пальцев и скользящие передние рычаги.
  • Специальная комплектация для зарубежных стран.
