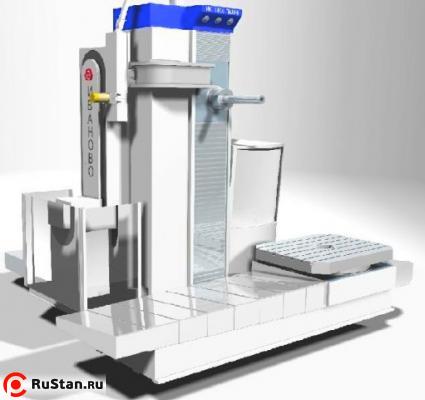

Горизонтально-расточной обрабатывающий центр ИЗТС ИС1400ПМФ4

Цена на 26.09.2018 г. - запросить цену

Горизонтально-расточной обрабатывающий центр ИЗТС ИС1400ПМФ4 создан с учетом пожеланий заказчиков по повышению динамических характеристик (скорости вращения шпинделя до 3000 об/мин, скорости быстрых перемещений до 15 м/мин) станка ИР1400ПМФ4 при снижении массы до уровня, достаточного для экономически эффективной обработки деталей.

Станок с подвижной стойкой предназначен для комплексной обработки корпусных и базовых крупногабаритных деталей, в том числе и сварных, из черных и цветных металлов.

В настоящее время станок ИС1400ПМФ4 комплектуется системой ЧПУ, комплектом приводов и двигателей ф. Siemens, измерительными системами ЛИР или Heidenhain, импортными защитами направляющих, импортной гидравликой и пневматикой.

Особенности станка:

  • выполнение конструкции подвижных органов станка по новому принципу, а именно: облегченная конструкция, с набором внутренних ребер жесткости, достаточным для обеспечения длительного сохраниения точностных и прочностных параметров при максимальных скоростях резания
  • применение особой конструкции шпиндельной бабки, позволяющей увеличить максимальную скорость вращения шпинделя до 3000 об/мин без угрозы долговечности используемых подшипников
  • стойка с правой стороны оснащена лифтом для оператора с автономным электроприводом. Площадка оператора, которая расположена на лифте, может выдвигаться в продольном направлении для обеспечения ручной смены инструмента и обслуживания шпинделя
  • фрезерный шпиндель смонтирован в четырех прецизионных шариковых подшипниках фирмы SKF и обеспечивает высокоэффективную черновую и чистовую обработку
  • азотированный расточной шпиндель диаметром 130 мм с конусом SK50 перемещается по оси Z=1000 мм на роликовых опорах качения фирмы INA
  • использование высокоточных недорогих направляющих с низким коэффициентом трения, обеспечивающих высокие демпфирующие свойства при наибольших скоростях перемещений узлов до 15 м/мин
  • установка инструментального магазина позволяет обрабатывать сложные детали в автоматическом цикле
  • контурное управление по 5 координатам X, Y, W, Z, B обеспечивает система ЧПУ Siemens Sinumerik 840D SL
  • отсчет перемещений осуществляется высокоточными круговыми или линейными измерительными датчиками фирмы Heidenhain

Технические характеристики расточного станка ИЗТС ИС1400ПМФ4 с ЧПУ

Технические характеристики ИС1400ПМФ4
Диаметр расточного шпинделя, мм 130 (*150)
Конус шпинделя 2-50ГОСТ25827(SK50) (*3-50ГОСТ25827)
Мощность главного привода, кВт 28 (*37)
Скорость вращения шпинделя, об/мин 2000 (*2250; 2500;3000)
Максимальный крутящий момент на выдвижном шпинделе, Нм 2050 (*3050)
Максимальный крутящий момент на фрезерном шпинделе, Нм 2050 (*3050, 5000, 6000)
Перемещение рабочих органов
- ось Х (стол поперечно) 2000 (*2500; 3000; 4000; 5000; 6000)
- ось Y (шпиндельная бабка вертикально) 2000 (*2500; 3000; 3500)
- ось Z (расточной шпиндель) 710 (*800; 1000)
- ось W (стойка продольно) 1250 (*1600; 2000; 2500; 3000)
-ось В (поворотный стол) 360
Скорости быстрых перемещений, м/мин
- ось X, Y, W 8 (*10; 15)
- ось Z 5 (*8)
- ось B (об/мин) 1 (*1,5; 2; 2,5)
Размеры рабочей поверхности стола, мм 1600х2000 (*2000х2500; 2900х3500; 2000х3000)
Грузоподъемность стола, кг 12000 (*16000; 20000; 25000; 32000; 40000)
Электрооборудование (СЧПУ+привода) NC110+CSD (*Fanuc+Fanuc; Siemens+Siemens)
Класс точности ГОСТ2110 Н (*П)
Точность позиционирования по осям, мм 0,008 (*0,006)
Точность повторяемости позиционирования, мм 0,004 (*0,003)
Емкость инструментального магазина, шт 50 (*60; 80 и более)
Габаритные размеры (с приставным оборудованием), мм
- ширина 5000
- длина 8000
- высота 4700
Масса ИЗТС ИС1400ПМФ4 станка, кг 23500

* - по специальному заказу

Дополнительные принадлежности:

  • вспомогательный инструмент (оправки, державки, расточные головки и пр.)
  • навесные инструментальные головки (угловая фрезерная головка, удлинитель и пр.)
  • угольники
  • навесная планшайба
  • измерительные головки ф. Renishaw
  • прибор для настройки инструмента вне станка

Форма оплаты, порядок поставки, доставка ИЗТС ИС1400ПМФ4, гарантийные обязательства:

  • Продажа станков ИЗТС ИС1400ПМФ4 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
