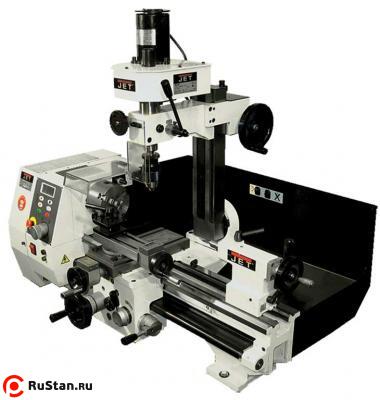

Универсальный настольный токарно-фрезерный станок JET BD-8 JMD-1
| Модель: |  |
JET BD-8 JMD-1 |
| Артикул: | |
50000085M98 |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
Аналоги JET BD-8 JMD-1
Код товара: 253
В наличии 1 шт.
Ø обработки над станиной 210
Ø обработки над супортом 105
РМЦ400
Ø отверстия шпинделя 21
Макс. обороты 2000
Мощность 0.75 кВт
Напряжение220В
Масса114 кг
Ø обработки над супортом 105
РМЦ400
Ø отверстия шпинделя 21
Макс. обороты 2000
Мощность 0.75 кВт
Напряжение220В
Масса114 кг
171 300 p
Код товара: 1467
Нет в наличии
Ø обработки над станиной 210
Ø обработки над супортом 135
РМЦ450
Ø отверстия шпинделя 20
Макс. обороты 2000
Мощность 1.30 кВт
Напряжение220В
Масса94 кг
Ø обработки над супортом 135
РМЦ450
Ø отверстия шпинделя 20
Макс. обороты 2000
Мощность 1.30 кВт
Напряжение220В
Масса94 кг
260 000 p
Код товара: 41396
Нет в наличии
Ø обработки над станиной 210
Ø обработки над супортом 135
РМЦ450
Ø отверстия шпинделя 20
Макс. обороты 2000
Мощность 1.30 кВт
Напряжение220В
Масса92 кг
Ø обработки над супортом 135
РМЦ450
Ø отверстия шпинделя 20
Макс. обороты 2000
Мощность 1.30 кВт
Напряжение220В
Масса92 кг
320 000 p
Код товара: 41668
Нет в наличии
Ø обработки над станиной 210
Ø обработки над супортом 140
РМЦ400
Ø отверстия шпинделя 21
Макс. обороты 2500
Мощность 0.75 кВт
Напряжение220В
Масса75 кг
Ø обработки над супортом 140
РМЦ400
Ø отверстия шпинделя 21
Макс. обороты 2500
Мощность 0.75 кВт
Напряжение220В
Масса75 кг
100 071 p
- Описание
- Дополнительная оснастка
-
Документы - Комментарии (17)
- Отзывы

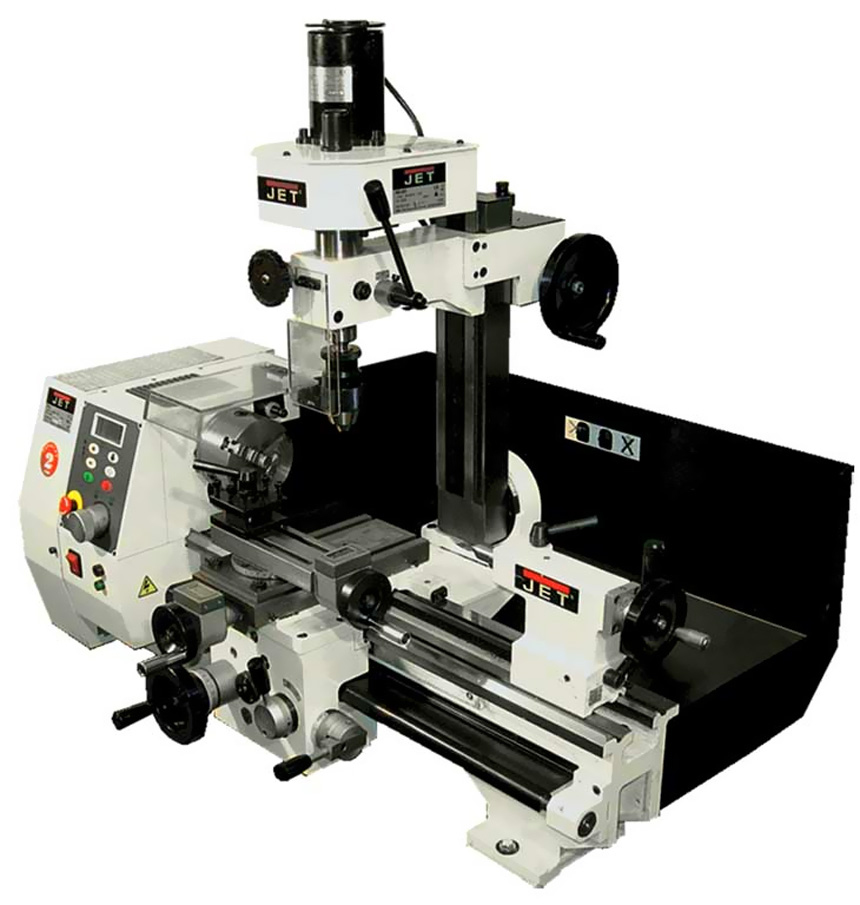

Универсальный настольный токарно-фрезерный станок JET BD-8 JMD-1 предназначен для механической обработки изделий из металлов, древесины и пластмасс. Технологические возможности станков могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя. Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому.
Отличительные особенности мини токарно фрезерного станка BD-8 JMD-1:
- Массивная конструкция станины станка из чугуна гарантирует работу без вибрации;
- Шпиндель с роликовыми подшипниками;
- Высокопроизводительный двигатель мощностью 0,55 кВт;
- Левое и правое вращение шпинделя для нарезания резьбы;
- Цифровая индикация частоты вращения;
- Автоматическая продольная и поперечная подача;
- Реверсивный механизм для двухсторонней подачи;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Задняя бабка с регулировкой смещения для обточки конусов;
- Быстропереставляемая задняя бабка.
Комплектация станка JET BD-8 JMD-1
- Регулятор плавной регулировки частоты вращения с цифровой индикацией;

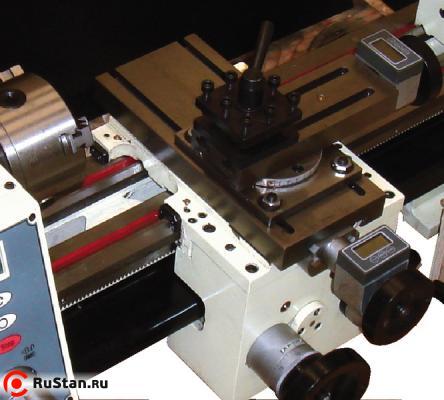

- Цифровая индикация перемещения поперечного и верхнего суппортов;
- 4-х позиционный резцедержатель;
- Набор сменных шестерен для нарезания резьбы;
- Невращающийся упорный центр Мк-2;
- 3-х кулачковый патрон O100 мм;
- Защитный экран патрона;
- Задняя защитная стенка;
- Инструмент для обслуживания.
Технические характеристики настольного токарного станка JET BD-8 JMD-1
| Характеристика | Значение |
|---|---|
| Диаметр обточки над станиной | 210 мм |
| Диаметр обточки над суппортом | 135 мм |
| Расстояние между центрами | 450 мм |
| Конус шпинделя | МК-3 |
| Отверстие шпинделя | 20 мм |
| Размер хвостовика инструмента | 8х8 (10х10) мм |
| Частота вращения шпинделя, плавно | 100-2000 об/мин |
| Ход поперечного суппорта | 100 мм |
| Ход верхнего суппорта | 70 мм |
| Пиноль задней бабки | МК-2 |
| Ход пиноли задней бабки | 40 мм |
| Скорость подачи | 0,045/0,125 мм/об |
| Метрическая резьба, 17 | 0,25 – 3,0 мм |
| Дюймовая резьба, 10 | 8 – 24 TPI |
| Макс. диаметр сверл./фрез. | Ø10 / Ø20 мм |
| Конус шпинделя | МК-2 / М10 |
| Частота вращения шпинделя | 100-2000 об/мин |
| Ход пиноли шпинделя | 30 мм |
| Расст. шпиндель-стойка | 140 мм |
| Расст. шпиндель-стол | 210 мм |
| Выходная мощность | 1,0_0,15 кВт/S1 100% |
| Потребляемая мощность | 1,3_0,26 кВт/S6 40% |
| Габаритные размеры | 1000х550х1300 мм |
| Масса JET BD-8 JMD-1 BD-8 JMD-1 | 134 кг |
| Артикул 220 В | 50000085М98 |
Комплектация за дополнительную плату
Комментарии и вопросы:
5 июля 2012г. 19:43
Александр:
Доброго времени суток, подскажите в какой комплектации идет станок?
- ответить
9 июля 2012г. 09:24
Специалист РуСтан:
Комплектация станка BD-8_JMD-1
Регулятор плавной регулировки частоты вращения с цифровой индикацией;
Цифровая индикация перемещения поперечного и верхнего суппортов;
4-х позиционный резцедержатель;
Набор сменных шестерен для нарезания резьбы;
Невращающийся упорный центр Мк-2;
3-х кулачковый патрон O100 мм;
Защитный экран патрона;
Задняя защитная стенка;
Инструмент для обслуживания.
- ответить
18 января 2014г. 16:22
Посетитель:
Добрый вечер можно узнать работают ли фреза и токарный одновременно ?
- ответить
20 января 2014г. 22:51
Специалист РуСтан:
Да. работают. У фрезерной и токарной части отдельный провод 220в, и физически они никак не связаны друг с другом.
- ответить
17 февраля 2014г. 11:35
Иощенко Юрий Алексеевич:
Заказать Станки домой - пенсионер
- ответить
17 февраля 2014г. 16:05
Специалист РуСтан:
Поможем.
- ответить
25 июля 2014г. 03:01
Посетитель:
Вопрос: Насколько жёсткая у него связь по раме с фрезерной головкой?
(интересует аналог по параметрам старого станка ТШ-3М)
- ответить
25 июля 2014г. 09:44
Специалист РуСтан:
Фрезерная голова крепиться не к каретке суппорта, а к станине.
- ответить
11 августа 2014г. 19:46
Сергей:
В станке может быть использована дисковая фреза для фрезерования винтовых канавок в прутке? Либо нужно доп.оборудование?
- ответить
11 августа 2014г. 21:48
Специалист РуСтан:
Дело в том, что фрезерная голова крепится не к салазкам, а к станине. Вы просто не сможете фрезеровать паз по длине заготовки.
- ответить
25 ноября 2014г. 07:30
Стас:
А не подскажете, какой ряд нарезаемых резьб?
Не диапазон, а конкретно какие резьбы можно нарезать. Например 0.4, 0.5, 0.6, 0.75, 0.8 ?
- ответить
25 ноября 2014г. 12:06
Специалист РуСтан:
Метрическая:
0,25; 0,3; 0,25; 0,4; 0,45; 0,5; 0,6; 0,7; 0,75; 0,8; 1; 1,25; 1,5; 1,75; 2; 2,5; 3.
Дюймовая:
8; 9; 10; 11; 12; 14; 16; 18; 20; 24;
- ответить
29 ноября 2014г. 06:54
Владимир:

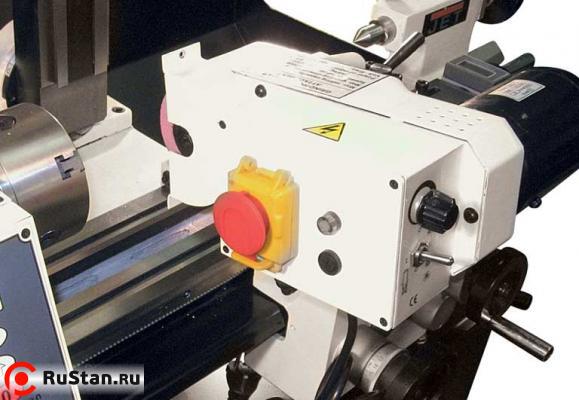

На 2-ом фото не понятно что снято. Что за приспособление?
- ответить
29 ноября 2014г. 11:10
Специалист РуСтан:
Приспособление для шлифования.
- ответить
7 июня 2015г. 22:16
Константин:
Какая цена этого токарно-фрезерный станока JET BD-8 JMD-1
- ответить
12 июня 2015г. 15:57
Посетитель:
Интересует актуальная цена, и доступность на складе в Ростове на Дону
Спасибо
- ответить
13 июня 2015г. 19:28
Специалист РуСтан:
в последнее время станок поставлялся двумя частями:
BD-8A Токарный станок
+
Приспособление для фрезерования Артикул: 50000098
В настоящий момент второго нет даже в прайсе импортера.
Будут их поставлять или нет неизвестно.
- ответить
