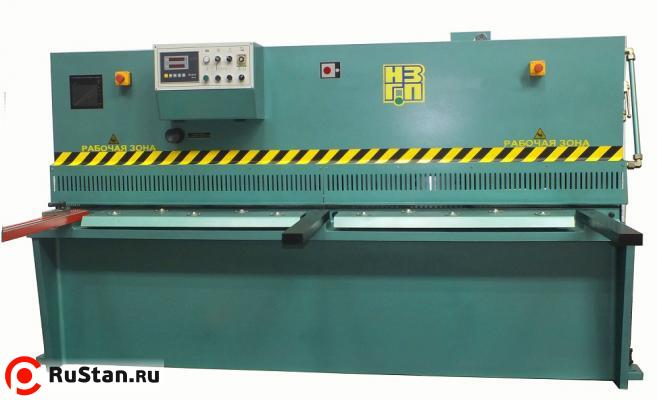

Гильотинные ножницы НА3716


Гильотинные ножницы НА3716 – современное высокоточное оборудование, основной функцией которого является резка металла. Модельный ряд таких станков, выпускаемых заводом, по многим параметрам превосходит аналогичные устройства других производителей. Ножницы, работающие по гильотинному принципу, позволяют производить прямолинейный (продольный и поперечный) раскрой листового металла. Широкое применение гильотин в промышленности (станки эффективно используются в машиностроении, при изготовлении металлоконструкций, в строительстве и других областях индустрии) формирует устойчивый спрос и на рынок постоянно поступают новые модификации оборудования.

Ножницы последнего поколения, сделанные с учётом всех требований, предъявляемых к современному металлорежущему оборудованию. Основной элемент – мощная станина из качественного металла, на которой устанавливаются остальные конструктивные детали. К ним относятся:

  • Прижимная балка. Нужное усилие обеспечивают гидравлические цилиндры в количестве от 8 шт. Возвращение прижима гидроцилиндра происходит за счет пружины.
  • Ножевая балка. Сварная жёсткая конструкция с опорой на эксцентрики, на которой устанавливаются ножи.
  • Рабочий стол.
  • Передний упор. Он установлен на столе и с его помощью осуществляется рез материала под углом.

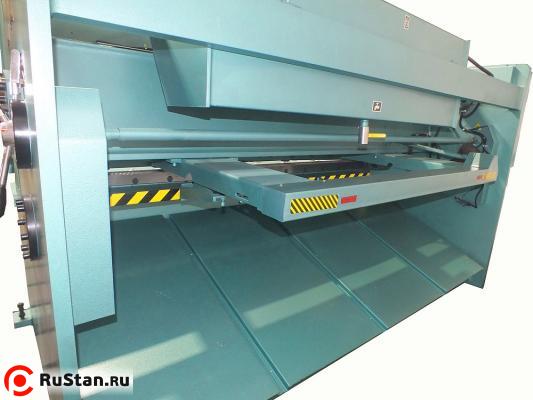

  • Задний упор. Расположен на ножевой балке, в нижней части и состоит из двух направляющих, надёжно закреплёнными болтовым соединением. Регулировка производится двигателем (возможна ручная регулировка с помощью регулировочного колеса). Диапазон – от 20 до 500 мм. Если есть необходимость отрезать фрагмент большего размера, упор нужно перевести в заднее положение.

Также в базовую комплектацию обязательно входят переносная педаль управления и защитная решётка. Принцип работы НА3716 обычный для этого типа механизмов – разрезаемый лист подаётся на стол, фиксируется по заданному размеру задним упором, гидравлические цилиндры прижимают лист, ножевая балка совершает рез из верхнего положения. Затем балка возвращаются в начальное положение и прижимы возвращаются на место.

Преимущества гильотинных ножниц НА3716

  • Экономичность. Низкое потребление электроэнергии.
  • Качественный рез. Ножницы оборудованы наклонным ножом, что позволяет совершать ровный чёткий рез без деформации металла. Линия разреза – ровная, гладкая, без зазубрин и окалины. Задний упор легко регулируется, обеспечивая точное соблюдение размера.
  • Прочность и долговечность. Оборудование, изготавливаемое ЗАО «НЗГП», отличается надёжностью – она гарантирована современной производственной базой, качественными материалами и высокой квалификацией специалистов.
  • Удобство и простота в управлении. Конструкция станка продумана до мельчайших деталей. Работа на гильотинных ножницах не требует специального длительного обучения.
  • Высокая производительность. В полной комплектации НА3716 соответствует самым высоким требованиям. ЧПУ позволяет полностью автоматизировать его работу, функциональность намного возрастает. Вспомогательные устройства минимизируют временные интервалы и трудозатраты.

Транспортировка и установка

Обычно гильотинные ножницы транспортируются на автотранспорте, но возможна и частично упаковка (категория КУ-1) – ножницы перевозятся без упаковки, вся техдокументация и запасные части находятся в отдельном ящике. На станине имеются специальные крепёжные отверстия.

Транспортировка, равно как и установка станка, должна производиться без резких толчков, изделие надо предохранять от механических воздействий и ударов. Для установки необходим фундамент. Чертежи прилагаются в руководстве по эксплуатации.

Гильотинные ножницы могут быть оснащены ЧПУ по требованию заказчика.



Технические характеристики НА3716
Характеристика Значение
Наибольшая толщина разрезаемого листа, мм 4
Наибольшая ширина разрезаемого листа, мм 2000-4000
Наибольшая длина отрезаемой полосы по заднему упору, мм 600
Число ходов ножа_в_минуту 12-30
Угол резки 30′-1°30′
Потребляемая мощность, кВт 5,5
Габариты (ВхШхГ), мм 2600х1430х1450

Базовая комплектация

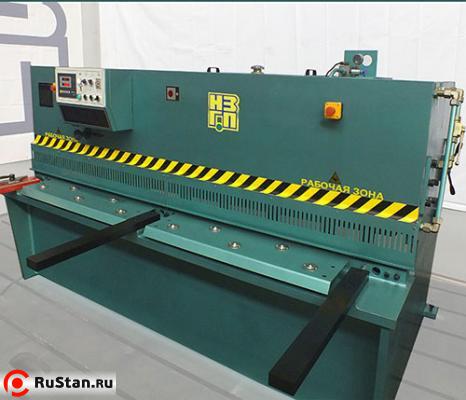

  • Гильотинные ножницы в сборе;

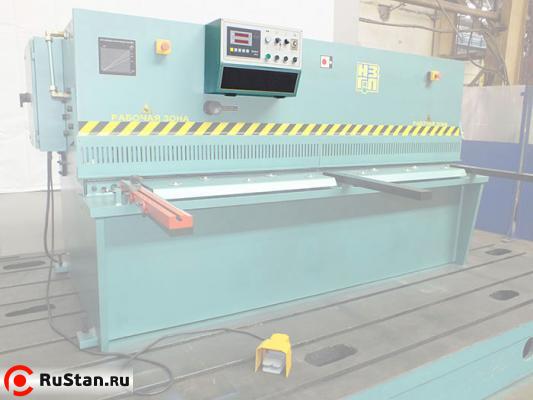

  • Пульт управления (контроллер) ножницами;

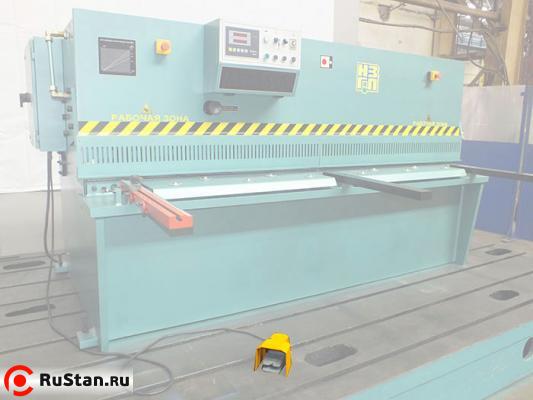

  • Педаль управления - переносная;

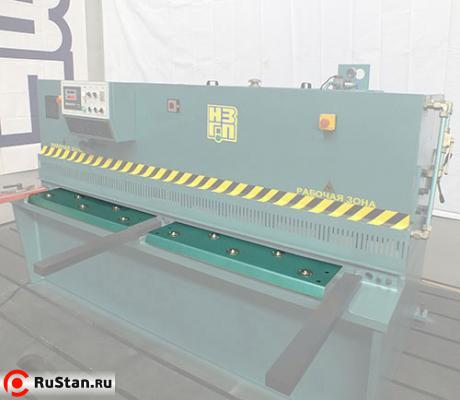

  • Рабочий стол оснащенный шариковыми опорами;

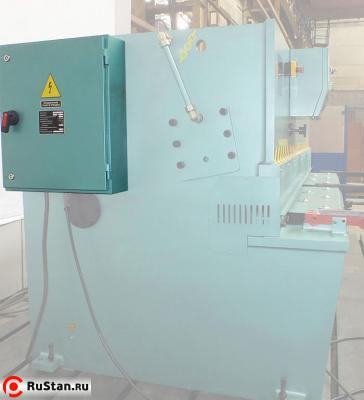

  • Электрошкаф управления ножницами;
  • Решетчатое ограждение зоны реза металла;
  • Стандартный задний моторизированный упор;
  • Электронный счетчик ходов;

Дополнительное оборудование

  • Установка числового программного управления - ЧПУ;
  • Установка системы подогрева рабочей жидкости;
  • Моторизированный задний упор с увеличенным ходом;
  • Моторизированный задний упор с возможностью подъема над листом;
  • В зависимости от модели - установка дополнительной секции для возможности рубки сортового и профильного проката;
  • Два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза;
  • Два типа откатных тележек для облегчения вывоза отрезаемых заготовок из зоны ножниц;
  • Пневматическая поддержка тонкого листа;
  • Передний боковой упор;
  • Фронтальные удлинители рабочего стола;
  • Освещение рабочей зоны с лазерным указателем линии реза.

Форма оплаты, порядок поставки, доставка НА3716, гарантийные обязательства:

  • Продажа станков НА3716 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
