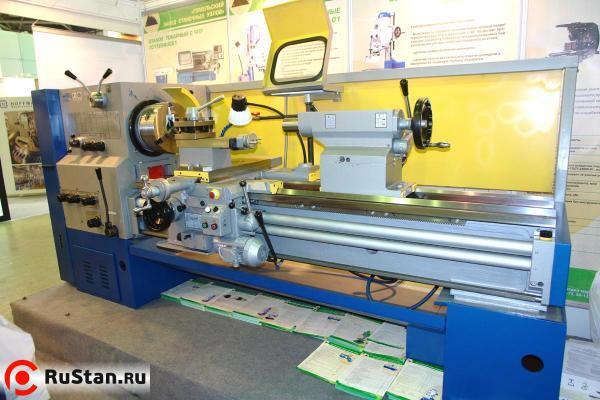

Токарно-винторезный станок ГС526УД1М

Цена на 19.11.2017 г. - 2 445 714.00 руб. с НДС

Токарно-винторезный станок ГС526УД1М предназначен для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой.

Особенности

  • Станок класса точности П;
  • Оснащен фартуком, имеющим собственный привод ускоренного перемещения каретки и суппорта, что улучшает динамику работы станка на ускоренном ходу и коробкой подач, которая позволяет нарезать резьбы 11 и 19 ниток на 1" без смены шестерен гитары;
  • Передача вращения на вал шпинделя осуществляется с помощью фрикционных полумуфт;
  • "Пневморазгрузка" задней бабки;
  • Перемещение верхней части суппорта с резцедержателем производится через механическую передачу (в комплектации механизированным приводом суппортной группы (индекс станка "М"));
  • Средняя часть суппорта может быть повернута на угол +/- 90o;
  • Нижняя часть суппорта и каретка могут перемещаться вручную и механически. При этом имеют рабочие подачи (от привода подач) и быстрые (от привода быстрых перемещений);

Технические характеристики ГС526УД1М
Характеристика Значение
Расстояние между центрами, мм. 1000
Максимальный диаметр обрабатываемой заготовки над станиной, мм 500
Высота центров над направляющими станины, мм 250
Максимальный диаметр обработки над суппортом, мм. 275
Максимальный диаметр обработки в выемке станины, мм. 630
Наибольшая длинна обрабатываемой заготовки над выемкой станины, мм. 235
Диаметр отверстия в шпинделе, мм 89
Конус шпинделя Метрический 100 по ГОСТ25557
Конец шпинделя 11К ГОСТ 12593, фланец D=290 мм
Частота вращения шпинделя, мин -1 16 - 2000
Количество скоростей прямого вращения шпинделя 22
Количество скоростей обратного вращения шпинделя 22
Наибольший крутящий момент на шпинделе, Нм 1000
Число ступеней подач 24
Диапазон продольной подачи, мм./об. 0,05 - 2,8
Диапазон поперечной подачи, мм./об. 0,025 - 1,4
Скорость быстрого продольного перемещения суппорта, м/мин. 3,6
Скорость быстрого поперечного перемещения суппорта, м/мин. 1,8
Ход верхнего суппорта, мм 150
Ход поперечного суппорта, мм 300
Наибольшее продольное перемещение каретки, мм. 935
Центр в пиноли задней бабки Морзе 5 ГОСТ 13214
Ход пиноли, мм. 150
Высота резца, установленного в резцедержателе, мм. макс. 25
Шаг нарезаемой метрической резьбы (число ступеней), мм. 0.5 - 112
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0.5 - 112
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 56 - 0.5
Шаг нарезаемой питчевой резьбы (число ступеней), питч 56 - 0.5
Класс точности П
Мощность привода главного движения, кВт 11
Установленная суммарная мощность, кВт 11,55
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 2800 х 1265 х 1305
Масса ГС526УД1М , кг. 3100

Комплект поставки

  • Станок в сборе;
  • Система подачи СОЖ;
  • RSTN - кулачок
  • Патрон 3-х кулачковый диам. 250 мм.(3-315.55.14П);
  • Ограждение патрона;
  • Ограждение суппорта;
  • Пневмооборудование для разгрузки задней бабки;
  • 086.0400.000-01 суппорт с механическим приводом;
  • 086.0500.000-01 каретка с механическим приводом суппорта;
  • 086.5300.000 комплект сменных зубчатых колес:
    • 086.5300.001 колесо зубчатое сменное Z=45; m =2;
    • 086.5300.009 колесо зубчатое сменное Z=73; m =2;
    • 086.5300.011 колесо зубчатое сменное Z=86; m =2;
    • 086.5300.013 колесо зубчатое сменное Z=72; m =2;
    • 086.5300.002 колесо зубчатое сменное Z=48; m =2;
    • 086.5300.010 колесо зубчатое сменное Z=80; m =2.
  • 086.6000.000 комплект инструмента – 1 шт.;
  • 086.6002.000 ключ к электрошкафу – 1 шт.;
  • техническая документация (руководство пользователя).

Дополнительная оснастка (поставляется за отдельную плату)

  • Патрон 4-х кулачковый диаметром 250 мм. (4-315.55.14);
  • 086.5300.003 колесо зубчатое сменное Z=57; m =2;
  • 086.5300.005 колесо зубчатое сменное Z=60; m =2;
  • 086.5300.006 колесо зубчатое сменное Z=66; m =2;
  • 086.5300.012 колесо зубчатое сменное Z=90; m =2.

Втулки ГОСТ 13598:

  • 6100-0143 (3/2) – 1 шт.;
  • 6100-0146 (5/3) – 1 шт.;
  • 6100-0147 (5/4) – 1 шт.

Клинья ГОСТ 3025:

  • 7851-0012 (1/2) – 1 шт.;
  • 7851-0013 (3) – 1 шт.;
  • 7851-0014 (4) – 1 шт.

  • Оправка 6039-0009 ГОСТ 2682;
  • Центр вращающийся 7032-4158-03 (вариант А-1-5-Н ГОСТ 8742);
  • Центр вращающийся грибковый 7032-4158-15 (30-190/95-175);
  • Центр упорный 7032-0035 Морзе 5ПТ (ГОСТ 13214);
  • Центр упорный 7032-0043 Морзе 6ПТ (ГОСТ 13214);
  • 16ВТ20.92.000 патрон поводковый;
  • 086.2200.000 упор микрометрический продольного хода;
  • 086.2300.000 люнет подвижный;
  • 086.2600.000 люнет неподвижный;
  • ОК101.0000.000 опора клиновая – 4 шт.;
  • 086.1700.000 резцедержатель задний;
  • 086.1700.000 линейка конусная.

Похожие товары


Токарный станок C10T/1500
Токарный станок ZMM C10T/1500
Ø над станиной660мм / рмц1500мм / Ø отв.103мм / 1320об/м / 380В / 4750кг

Токарный станок CU730/3000
Токарный станок ZMM CU730/3000
Ø над станиной730мм / рмц3000мм / Ø отв.103мм / 1250об/м / 380В / 3710кг
Артикул: 3402783DPA
Станок токарно-винторезный Optimum TU8030 DPA
Токарно-винторезный станок Optimum TU8030 DPA (380 В)
Ø над станиной800мм / рмц3000мм / Ø отв.105мм / 1600об/м / 380В / 3820кг
Артикул: ГС526УМ-02
Станок токарно-винторезный универсальный ГС526УМ-02
Станок токарно-винторезный универсальный ГС526УМ-02
Ø над станиной500мм / рмц2000мм / Ø отв.55мм / 2000об/м / 380В / 3680кг

Форма оплаты, порядок поставки, доставка ГС526УД1М, гарантийные обязательства:

  • Продажа станков ГС526УД1М осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
