Сверлильно-фрезерно-расточный станок S50V

Цена на 25.03.2017 г. - 10 937 108.00 руб. с НДС

Станки сверлильно-фрезерно-расточные моделей S50, S50V и S50VB предназначены для высокопроизводительной обработки деталей сложной формы из различных конструкционных материалов. Выполняют операции сверления, растачивания, нарезания резьбы, прямолинейного, объемного и контурного фрезерования, в том числе с одновременным управлением по пяти координатам.

Преимущества

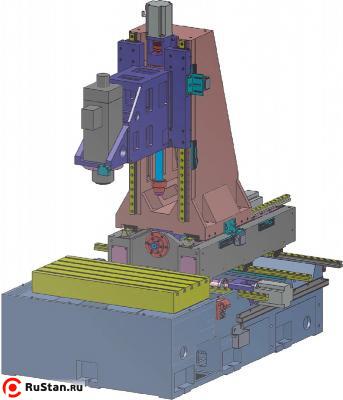

  • Колонковая система перемещений с неподвижным столом.
  • Все корпусные детали изготовлены из высококачественного вибростойкого
  • Конструкция корпусных деталей рассчитана методом конечных элементов, ребра жесткости обеспечивают стабильность обработки.
  • Роликовые направляющие качения по осям X/Y/Z.
  • Возможность оснащения системами активного контроля инструмента и детали.
  • Точность позиционирования по осям X/Y/Z ± 0,005 мм.
  • Оптические датчики непосредственного измерения по линейным и круговым осям.
  • 5 - D интерполяция.
  • 5 - D преобразование.
  • Система ЧПУ «Sinumerik 828D/840Dsl и комплектные электроприводы фирмы «Siemens» (Германия).


Особенности S50V

  • Стол с Т-образными пазами 500х1000 мм.
  • Высокая жесткость конструкции.
  • Твердость рабочей поверхности не менее 55 HRC.
  • Возможность установки поворотного стола (4 ось).
  • Система ЧПУ «Sinumerik 828D» фирмы «Siemens» (Германия).
  • Возможность оснащения устройством смены заготовок.


Технические характеристики S50V
Характеристика Значение
Размер рабочей поверхности стола, мм 500x800
Перемещения по осям X/Y/Z, мм 700/500/500
Максимальная масса заготовки 1000
Расстояние от торца шпинделя до рабочей поверхности стола, мм 210~710
Конус шпинделя ISO 40/HSK-A63/SK40*
Посадочный диаметр подшипников шпиндельного угла, мм 70
Диапазон частот вращения шпинделя, об/мин 0-12000...18000* (регулирование бесступенчатое)
Номинальный крутящий момент (режим S1), Нм 53,5-75*
Максимальный крутящий момент (режим S6), Нм 100-120*
Усилие зажима, Н 9500
Номинальная мощность привода главного движения, кВТ 18,5
Скорость быстрого перемещения по координатам X/Y/Z, м/мин 30/30/25
Скорость рабочих подач по координатам X/Y/Z, мм/мин 15000
Тип магазина Манипуляторный
Количество инструментов, шт 24-40**
Максимальный диаметр инструмента, мм 100-125**
Максимальная длина инструмента, мм 250-300**
Максимальный вес инструмента, кг 5,5-8**
Время смены инструмента, с 2,5
Рабочее давление сжатого воздуха, Мпа 0,6
Род тока питающей сети Переменный, трехфазный
Напряжение сети, В 380-400
Частота, Гц 50/60
Номинальная подключаемая мощность, кВт 23
Масса S50V станка, кг 7000
Габариты (ДхШхВ), мм 3000х2350х2500

* В зависимости от типа шпинделя
** В зависимости от типа ATC

Похожие товары

Артикул: 2А622Ф4
Горизонтально-расточной станок 2А622Ф4
Горизонтально-расточной станок 2А622Ф4
1250мм / х1120мм / 20.00кВт / 380В / 20500кг
12 058 900p
Купить
Артикул: S50
14 439 441p
Купить
Артикул: ИС800ПМФ4-СТ01
Обрабатывающий центр ИС800ПМФ4-СТ01
Обрабатывающий центр ИС800ПМФ4-СТ01
800мм / х800мм / ISO50 / 22.00кВт / 380В / 16925кг
12 058 900p
Купить
Артикул: ИР320ПМФ4-СТ01
Обрабатывающий центр ИР320ПМФ4-СТ01
Обрабатывающий центр ИР320ПМФ4-СТ01
320мм / х320мм / ISO40 / 11.00кВт / 380В / 8000кг
9 844 000p
Купить

Форма оплаты, порядок поставки, доставка S50V, гарантийные обязательства:

  • Продажа станков S50V осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
