Сверлильно-фрезерно-расточный станок S50VB

Цена на 26.07.2017 г. - 18 402 866.00 руб. с НДС

Станки сверлильно-фрезерно-расточные моделей S50, S50V и S50VB предназначены для высокопроизводительной обработки деталей сложной формы из различных конструкционных материалов. Выполняют операции сверления, растачивания, нарезания резьбы, прямолинейного, объемного и контурного фрезерования, в том числе с одновременным управлением по пяти координатам.

Станок модели S50VB предназначен для комплексной обработки деталей из различных конструкционных материалов в пяти координатах. Применяется в аэрокосмической и энергетической отраслях промышленности. Выполняет операции фрезерования, сверления, растачивания, нарезания резьбы в конструкционных материалах, таких как сталь, титан, никель и алюминиевые сплавы. Станок спроектирован для обработки лопаток компрессоров авиационных двигателей, энергетических и перекачивающих установок.

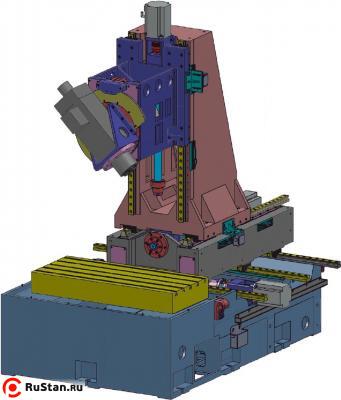

В станке модели S50VB объединены уникальные конструктивные особенности: колонковаясистема перемещения, поворот шпиндельной бабки (ось B), которые в сочетании с поворотными столами с горизонтальной осью вращения (ось A) прекрасно подходят для 5-ти координатной и 5-ти осевой обработки, обеспечивая при этом высокую точность и универсальность.

Преимущества

  • Колонковая система перемещений с неподвижным столом.
  • Все корпусные детали изготовлены из высококачественного вибростойкого
  • Конструкция корпусных деталей рассчитана методом конечных элементов, ребра жесткости обеспечивают стабильность обработки.
  • Роликовые направляющие качения по осям X/Y/Z.
  • Возможность оснащения системами активного контроля инструмента и детали.
  • Точность позиционирования по осям X/Y/Z ± 0,005 мм.
  • Оптические датчики непосредственного измерения по линейным и круговым осям.
  • 5 - D интерполяция.
  • 5 - D преобразование.
  • Система ЧПУ «Sinumerik 828D/840Dsl и комплектные электроприводы фирмы «Siemens» (Германия).

Особенности S50VB

  • Возможность установки дополнительного поворотного стола с отдельным приводом значительно расширяет технологические возможности станка.
  • Установка дополнительного приводногостола актуальна при обработке лопаток длиной более 300 мм для обеспечения дополнительной жесткости и стабильности обработки.


Технические характеристики S50
Характеристика Значение
Размер рабочей поверхности стола, мм 500x800
Перемещения по осям X/Y/Z, мм 700/500/500
Максимальная масса заготовки 500
Расстояние от торца шпинделя до рабочей поверхности стола, мм 238~738
Конус шпинделя ISO 40/HSK-A63/SK40*
Посадочный диаметр подшипников шпиндельного угла, мм 70
Диапазон частот вращения шпинделя, об/мин 0-12000...18000* (регулирование бесступенчатое)
Номинальный крутящий момент (режим S1), Нм 53,5-75*
Максимальный крутящий момент (режим S6), Нм 100-120*
Усилие зажима, Н 9500
Номинальная мощность привода главного движения, кВТ 18,5
Скорость быстрого перемещения по координатам X/Y/Z, м/мин 30/30/25
Скорость рабочих подач по координатам X/Y/Z, мм/мин 15000
Тип магазина Манипуляторный
Количество инструментов, шт 24-40**
Максимальный диаметр инструмента, мм 100-125**
Максимальная длина инструмента, мм 250-300**
Максимальный вес инструмента, кг 5,5-8**
Время смены инструмента, с 2,5
Рабочее давление сжатого воздуха, Мпа 0,6
Род тока питающей сети Переменный, трехфазный
Напряжение сети, В 380-400
Частота, Гц 50/60
Номинальная подключаемая мощность, кВт 24,9
Масса S50VB станка, кг 7300
Габариты (ДхШхВ), мм 3000х2350х2500

* В зависимости от типа шпинделя
** В зависимости от типа ATC
Масса брутто: 8176кг.
Габариты в упаковке ДхШхВ, мм: 3360x2632x2800

Доставка из города Москва до города Воткинск:

Оператор Стоимость Сроки Терминалы
Сроки и стоимость доставки рассчитаны на основе данных предоставленными транспортными компаниями
Укажите для автоматичесокго расчета доставки

Похожие товары


Горизонтально-расточной станок IZTS ИР1250Ф1
Горизонтально-расточной станок ИЗТС ИР1250Ф1
1250мм / х400мм / КонусSK 50 / Ø отв.130мм / 28.00кВт / 380В / 18000кг / мм 5824 мм / мм 7280 мм / мм 4816 мм / мм 20160 мм

Горизонтальный обрабатывающий центр MDH100S
Горизонтальный обрабатывающий центр DMTG MDH100S
1000мм / х1000мм / Ø отв.100мм / 25.00кВт / 380В / 24500кг / мм 4124 мм / мм 7140 мм / мм 3108 мм / мм 27440 мм
Артикул: V850
Координатно-расточный станок V850
Координатно-расточный станок V850
1700мм / х850мм / КонусISO40 / 7.50кВт / 380В / 1400кг
Артикул: ВСМ-206М-13 CNC25
Сверлильно-фрезерно-расточный станок с ЧПУ ВСМ-206М-13 CNC25
Сверлильно-фрезерно-расточный станок с ЧПУ ВСМ-206М-13 CNC25
800мм / х630мм / КонусISO50 / 15.00кВт / 380В / 12000кг / мм 6306 мм / мм 3814 мм / мм 3024 мм / мм 13440 мм

Форма оплаты, порядок поставки, доставка S50VB, гарантийные обязательства:

  • Продажа станков S50VB осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
