Заточной универсальный станок с ЧПУ RMS-CNC

Цена на 09.12.2016 г. - 2 266 634.00 руб. с НДС

3-х координатный универсальный заточной станок с ЧПУ RMS-CNC - для правки, изготовления ножей вращения, режущего инструмента сложной формы. Идеальный выбор оборудования для сервисных заточных центров.

Особенности

  • 3 оси координат - чпу управление на базе ОС Linux CNC;
  • Возможность написания индивидуальных программ для заточки различных инструментов;
  • Универсальная система базирования затачиваемого инструмента;
  • Перемещение суппортов по осям X и Y на высокоточных линейных направляющих, соединённых по диагонали, для более жёсткого и стабильного позиционирования;
  • Возможность работы в 2х осях или в 3 осях, на выбор;
  • Быстросъёмный фланец заточного круга с торцевым съёмником.
  • Влагозащищённый мотор, опционально поставляется мотор с частотным пребразователем;
  • Система подачи смазочно-охлаждающей жидкости с механической очисткой;
  • Плавная регулировка угла заточки -5°/+90°;

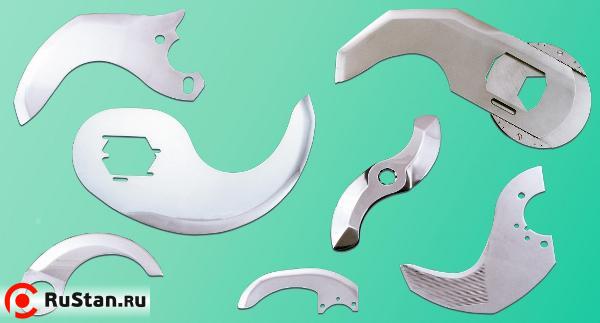

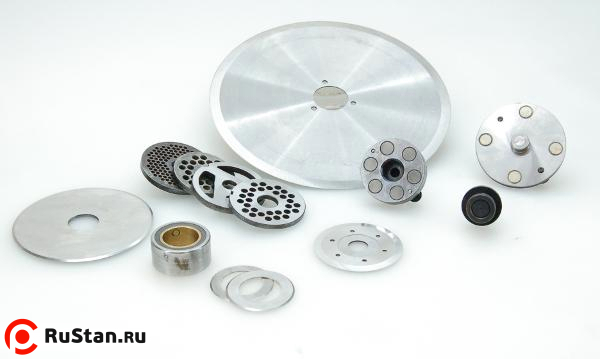

Универсальный заточной станок с ЧПУ RMS-CNC предусмотрен для заточки, правки геометрии и полировке (при условии использования специальных полировальных кругов на резиновой основе):

  • комплекты нож-контр, нож для рулонной резки, противонож, нижний нож
  • бабинорезательные ножи
  • тарельчатые ножи
  • ножи для удаления клоаки, клоачные фрезы
  • дисковые ножи с отрицательными углами заточки
  • дисковые ножи для резки продуктов питания
  • волочковые решетки, ножи решётки и крестообразные ножи для мясорубок
  • роликовые ножи дробильных установок
  • трубчатые ножи
  • куттерные ножи
  • дисковые ножи с волнообразной заточкой
  • дисковые ножи с серрейторной заточкой
  • дисковые ножи с многоугольной заточкой
  • матрицы и пуансоны для координатно-пробивочных прессов
  • инструмент для пищевого производства
  • и др. специальный инструмент или нестандартный режущий инструмент

Станок RMS-CNC имеет три оси, управляемые ЧПУ: 1) линейное перемещение суппорта заточного круга (ось X) , 2) линейное перемещение суппорта шпинделя с затачиваемым инструментом (ось Y), 3) осевое вращение шпинделя крепления затачиваемого инструмента (ось Z). На станке можно работать как в двух осях, так и в трёх осях, на выбор оператора.

Все три оси имеют возможность одновременного взаимосвязанного перемещения по координатам, управляемых программой ЧПУ, что позволяет на станке RMS-CNC точить различные виды инструмента со сложной геометрией режущих кромок.

Шлифовальный узел оснащен заточным кругом для наружной заточки. Шлифовальный узел имеет дополнительную ручную регулировку угла поворота вокруг вертикальной оси. На станок можно устанавливать абразивные круги из различных материалов и на различной связке, для заточки инструмента из различных инструментальных сталей (HSS), твердых сплавов (НМ), композитных материалов и т.д.

Универсальный шпиндель для крепления затачиваемого инструмента установлен на суппорте, перемещения которого управляются ЧПУ по программе в G-коде. Вращение шпинделя с затачиваемым инструментом управляется ЧПУ согласно программе заточки.

Шпиндель имеет конусный патрон с хвостовиком SK 30 и, в зависимости от типа и размера инструмента, на него устанавливается соответствующая оснастка:

  • фланцы различных размеров
  • кулачковый патрон
  • фланец - постоянный магнит
  • цанговый патрон ER 32
  • оправки для базирования специального и нестандартного инструмента
  • осевые шпиндели

При заточке дисковый нож дополнительно прижимается к заточному кругу роликовым люнетом. Одновременно, люнет снимает заусенец, который образовывается при заточке. Это происходит одновременно с заточкой, что в свою очередь уменьшает время выполнения данной операции в целом.

В стандартной комплектации модель RMS-CNC оснащена системой подачи смазочно-охлаждающей жидкости в зону заточки. Система управления станка с ЧПУ расположена на отдельной от станка стойке. Управление ЧПУ осуществляется при помощи промышленного компьютера. На стойке расположены специальная машинная клавиатура и сенсорный ЖК-монитор 15“.

Программы работы станка RMS-CNC могут составляться, как на пульте управления станка, так и на другом компьютере, переносить данные на станок можно на съемных USB флеш-накопителях. Программы пишутся в G-код для чпу станков. Это позволяет писать самые различные программы, наиболее подходящие под конкретный вид затачиваемого инструмента.

Станок RMS-CNC отвечает всем нормам безопасности и имеет прозрачный кожух с электрической блокировкой включения станка в открытом положении.


Технические характеристики RMS-CNC
Характеристика Значение
Диапазон заточки дисковых ножей от Ø 50 до Ø 350 мм
Диапазон заточки фасонных ножей Радиус от 50 до 175 мм.
Диапазон внутренней круглой заточки в зависимости от угла и абразивного инструмента от Ø10 до Ø175 мм
Внутренняя заточка шлифовальным шпинделем Воздушный шпиндель, давление 6 бар, 29000 оборотов/мин
Двигатель электрошпинделя 1~230 Вольт / 50-60 Гц / 0,37 кВт, 2790 оборотов/мин.
Входное напряжение станка с пультом 1~230 Вольт / 50-60 Гц / 1,2 кВт
Количество осей с ЧПУ 3
Подключение к системе аспирации Ø100 мм
Блок управления Управление IPC, дисплей с сенсорным экраном, 15 дюймов.
Операционная система Ubuntu 6.06 LTS "Dapper Drake" с RT Kernel
Программное обеспечение EMC2 версия 2.3.3
Вес пульта управления 37 кг.
Насос системы охлаждения
Двигатель 1~230 Вольт / 50 Гц
Мощность на первой ступени 0,028 кВт
Мощность на второй ступени 0,045 кВт
Мощность на третьей ступени 0,063 кВт
Степень защиты IP5
Производительность 16-35 литров/мин.
