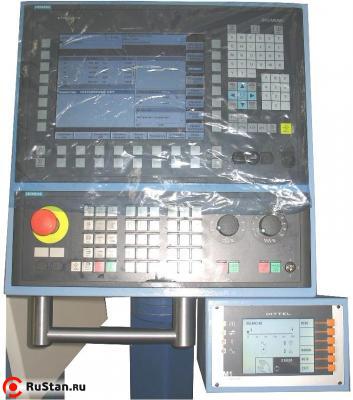

Полуавтомат зубошлифовальный с ЧПУ ВЗ-676Ф4

Цена на 09.12.2016 г. - 31 342 231.00 руб. с НДС

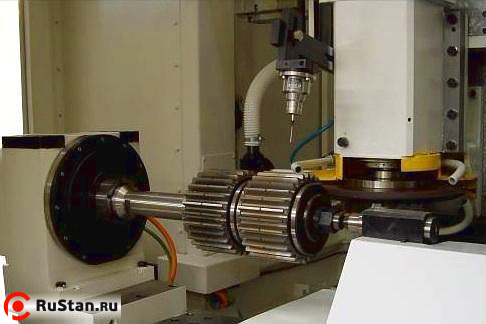

Полуавтомат ВЗ-676Ф4 предназначен для шлифования боковых поверхностей прямозубых и косозубых зубчатых колёс с внешними зубьями методом профильного шлифования.

В качестве шлифовальных кругов в основном применяются абразивные электрокорундовые круги, профилируемые непосредственно на полуавтомате. При необходимости могут применяться высокостойкие эльборовые (CBN) специальные профильные шлифовальные круги на керамической связке с возможностью их периодической правки на полуавтомате.



Технические характеристики ВЗ-676Ф4
Характеристика Значение
Наибольший диаметр заготовки, мм 360
Пределы модулей, мм 1...10
Наибольшая ширина прямозубого венца (в наборе прямозубых зубчатых колес), мм 360
Посадочный диаметр шлифовального круга, мм 127
Наибольший/наименьший диаметр шлифовального круга, мм 350/250
Частота вращения шлифовального шпинделя, об/мин 1000...3000
Число управляемых осей координат: 6
Диаметр правящего алмазного ролика, мм: 150
Наибольшие рабочие перемещения по управляемым осям координат:
- продольного стола с заготовкой (ось Х), мм; 600
- вертикального шлифовального круга (ось Z); 130
- поперечного шлифовального круга (ось Y); 300
- каретки механизма правки (ось U); 80
- поворот шпинделя бабки изделия (ось А), град. не ограничен
- поворот шлифовальной бабки на угол наклона зуба (ось С), град. ±30
Наибольшие рабочие подачи по управляемым осям координат:
- ось Х, м/мин; 20
- оси Y, Z и U, м/мин; 6
- ось A, об/мин; 30
- ось C, об/мин. 5
Достигаемая степень точности обработки образца-изделия <=5 степени по ГОСТ 1643-81
Шероховатость обработанной поверхности зуба Ra≤0,63
Класс точности полуавтомата по ГОСТ 13086-77 В
Мощность электродвигателя главного движения, кВт 7,5
Род тока питающей сети перем. 3-х фазный
Напряжение, В 380±10%
Частота тока, Гц 50
Габариты полуавтомата (ДхШхВ), мм 2400х4700х2625
Масса, кг 8000

Похожие товары

Артикул: ВСН-180 CNC22
15 761 529p
Артикул: ВСН-332CNC23
12 909 319p
Артикул: ВСН-350 NC22
13 619 743p
Артикул: ВСН-3A50 CNC25
38 313 600p

Форма оплаты, порядок поставки, доставка ВЗ-676Ф4, гарантийные обязательства:

  • Продажа станков ВЗ-676Ф4 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
