Обрабатывающий токарный центр SPINNER TC800-77

Цена на 19.11.2017 г. - запросить цену

Обрабатывающий токарный центр SPINNER TC800-77 имеет следующие преимущества:

  • Исполнение с задней бабкой или субшпинделем
  • Новейшие системы ЧПУ Fanuc 31iTA или Siemens 840D SolutionLine
  • Диалоговое программирование
  • Большой диаметр обработки и большая рабочая зона
  • Три варианта исполнения станины с длиной точения 800, 900 или 1.500 мм (для серии TC800)

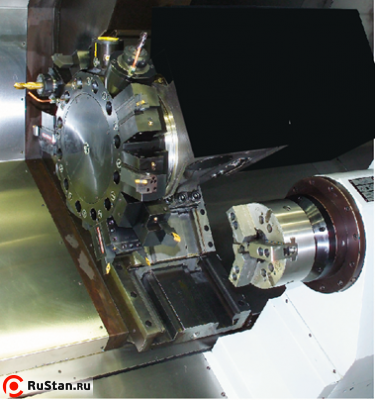

  • Настоящая ось Y, встроенная в конструкцию станины (опция)

Базовая комплектация

  • Жесткие широкие направляющие скольжения
  • Жесткая литая станина из чугуна Mehanite®:
  • Большой макс. диаметр прутка (до175 мм)
  • Мощные шпиндели
  • Динамические встроенные мотор-шпиндели (TC 300/400/600/800-77)
  • Автоматический редуктор с числом 1:4 для высокого момента (TC800-110)
  • Радиальные револьверные головки с установкой до 24 инструментов для работы как на главном, так и на субшпинделе
  • Измерение инструмента в рабочей зоне

Технические характеристики токарного обрабатывающего центра SPINNER TC800-77:

Характеристика TC800-77
Макс. диаметр изделия типа диск, мм800
Макс. диаметр обработки тел типа вал600
РМЦ, мм900
Оси
Максимальное перемещение оси Х, мм360
Макс перемещение по оси Z, мм900
Быстрые перемещения по оси Z, мм/мин24
Быстрые перемещения по оси Х, мм/мин15
Рабочая подача, мм/мин
Диаметр ШВП/шаг ось Z, мм
Диаметр ШВП/шаг ось Х, мм
Тип и мощность сервопривода по оси X
Тип и мощность сервопривода по оси Z
Тип направляющих Хскольжения
Тип направляющих Zскольжения
Точность позиционирования по осям X/Z, мм± 0,003
Повторяемость позиционирования осей X/Z, мм± 0,001
Угол наклона станины, град30
Ширина направляющих, мм
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм250 (опция 315)
Диапазон скоростей шпинделя, об/мин4.000
Диаметр отверстия шпинделя, мм77
Максимальный диаметр прутка, мм75
Торец шпинделяA11
Внутренний диаметр подшипника шпинделя
Мощность э/д шпинделя (продолжительно), кВт24
Мощность э/д шпинделя (30 минут), кВт33
Момент на шпинделе (продолжительно), Нм450
Момент на шпинделе (30 минут), Нм630
Тип привода шпинделяременная
Тип э/д шпинделясерво
Противошпиндель
Диапазон скоростей шпинделя 2, об/мин5000
Размер патрона 2, мм210
Конус шпинделя2
Мощность шпинделя 2, продолжительно, кВт15
Мощность шпинделя 2, (30минут), кВт19
Момент на шпинделе2, продолжительно, Нм95
Момент на шпинделе2 (30 минут), Нм121
Резцедержка
Число интструментов, шт12 (16 опция – VDI40, 12 опция – VDI60)
Тип резцедержкиVDI50 (опция VDI40, VDI60) осевые и радиальные
Размер хвостовика режущего инструмента, мм
Время смены инструмента – верт. револьверная головка,с-
Время смены инструмента – гориз. револьверная головка, с0.3
Точность позиционирования револьверной головки, мм
Мощность э/д приводного инстумента, кВтS 2.2/ F 5
Обороты приводного инструмента, об/мин4000
Задняя бабка
Перемещение задней бабки, мм
Выдвижение пиноли задней бабки, мм100
Диаметр пиноли, мм110
Конус пиноли гидравлической задней бабки, №MK4
Конус пиноли механической задней бабки, №-
Прочее
Потребляемая мощность, кВА
Система ЧПУSiemens/ Fanuc
Наличие транспортера стружкиопция
Емкость бака СОЖ, л200-350
Емкость гидростанции, л
Вес нетто, кг7.000-7.500
Вес брутто, кг
Габаритные размеры, мм3250 х 2000 х 2100
Буквенные обозначенияS - Siemens, F - Fanuc

Варианты комплектации

- Абсолютные энкодеры по осям- оптические линейки по осям X / Z
- Гидравлический полый зажимной цилиндр для обработки пруткауправляемая ЧПУ задняя бабка или субшпиндель
- Ось C шпинделя с прямой измерительной системой для фрезерных операций- регулируемое низкое усилие зажима главного и/или субшпинделя
- 12-ти позиционная скоростная AC-серворевольверная головка с временем смены инструмента 0,3 сек.опции системы ЧПУ (увеличение памяти, контроль износа инструмента и т.д.)
- Централизованная смазка всех осей и ШВПдиалоговое программирование "Shop-Turn" или "Manual-Guide i"
- Наклонная станина с реальным углом в 45˚- специальный пакет для твердого точения

Форма оплаты, порядок поставки, доставка SPINNER TC800-77, гарантийные обязательства:

  • Продажа станков SPINNER TC800-77 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
