Поворотные столы большого диаметра могут устанавливаться как вертикально, так и горизонтально. Высокая точность и жесткость позволяют использовать столы и при силовом резании, и в метрологических целях.

Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании. Параметры стола могут быть изменены по отдельному заказу.

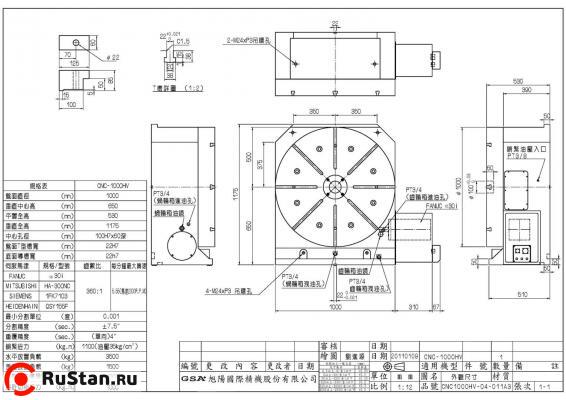

Технические характеристики CNC-1000HV

Параметр Ед. изм. Значение
Диаметр мм 1000
Высота центров при вертикальной установке мм 650
Высота центров при горизонтальной установке мм 530
Общая высота при вертикальной установке мм 1175
Вес CNC-1000HV нетто (без двигателя) кг 2500
Центральное отверстие мм 100x60
Ширина Т-пазов мм 22Н7
Ширина направляющего сухаря мм 22Н7
Сервомотор MELDAS тип HF-453S
Сервомотор FANUC тип a30i
Сервомотор SIEMENS тип 1FK7103
Сервомотор HEIDENHAIN тип QSY155F
Передаточное число 1:360
Минимальный угол град 0,001
Максимальные обороты об/мин 5.56
Усилие гидрозажима кг*м 10000
Точность позиционирования (с энкодером) ±5”
Повторяемость (с энкодером) с 4”
Макс. усилие обработки кг*м 500

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 1500
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 3500
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 5000
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 1100
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 2000
