Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-500R GSA+

Цена на 19.07.2018 г. - запросить цену

Встроенное хиртовое зацепление, состоящее из 3 частей, обеспечивает точность позиционирования ±5”. За счет 3-компонентной конструкции зацепления, поверхность стола не приподнимается во время поворота. Возможно как прямое подключение к 4-й управляющей оси станка, так и подсоединение через М-коды, с применением 1-осевого шагового или асинхронного контроллера GSA+

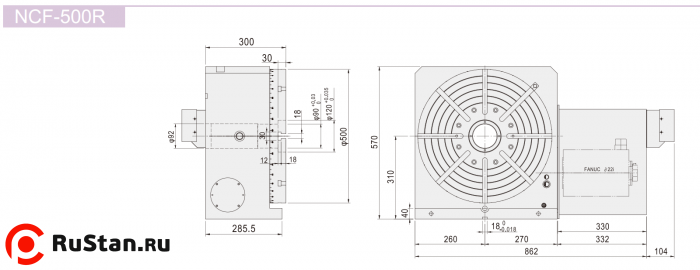

Технические характеристики NCF-500R
Характеристика Ед. изм. Значение
Диаметр мм 500
Высота центров при вертикальной установке мм 310
Высота поверхности стола при горизонтальной установке мм 305
Общая высота при вертикальной установке мм 560
Центральное отверстие мм 80Н7
Ширина Т-пазов мм 14Н7
Ширина направляющего сухаря мм 18Н7
Тип сервомотора Meldas тип НF-204S
Fanuc a12i
Siemens 1FK7083
Heidenhein QSY155B
Передаточное число 1:180
Минимальный угол град 1/5
Максимальные обороты об/мин 11,1
Повторяемость Однонаправленный с ±1”
Двунаправленный ±2”
Вес нетто (без двигателя) кг 320
Усилие зажима кг*м 700
Грузоподъемность при вертикальной установке (с задним центром) кг 500

Форма оплаты, порядок поставки, доставка NCF-500R, гарантийные обязательства:

  • Продажа станков NCF-500R осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
