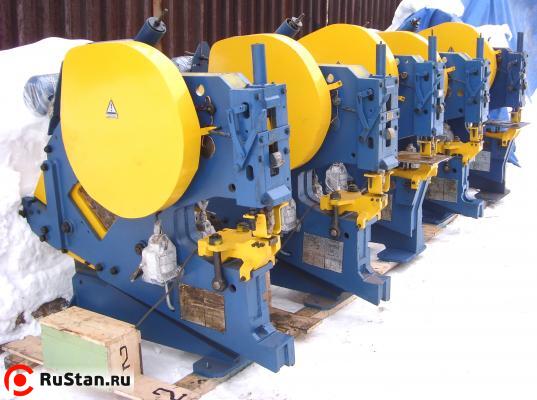

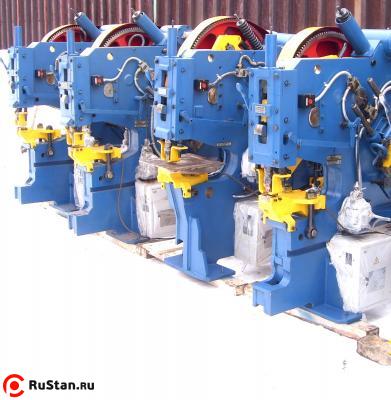

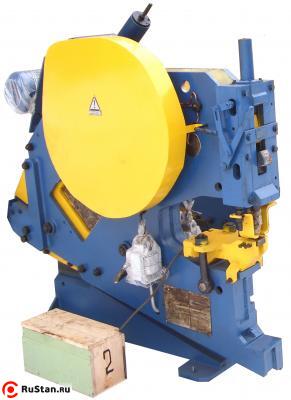

Комбинированные пресс-ножницы НВ5222 предназначены для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, а также вырубки открытых пазов.

Пресс ножницы НВ5222 широко используются, как на небольших предприятиях, так и на крупных производствах, железобетонных комбинатах и др.

НВ5222 предназначены для рубки полосы, круга и квадрата.


Сравнительная техническая характеристика пресс-ножниц НВ5222

Параметры станка НВ5221 НВ5222 НВ5223 НВ5224
Наибольшие размеры обрабатываемого проката, мм
  • толщина и ширина полосы
  • 16х150 16х150 18х190 28х200
  • диаметр круга
  • 45 45 50 67
  • сторона квадрата
  • 40 40 45 58
    Равнобокий уголок, отрезка
  • под углом 90 град
  • 125х125х12 125х125х12 125х125х14 160х160х20
  • под углом 45 град
  • 90х90х9 90х90х9 100х100х10 125х125х14
    Наибольший профиль:
  • Двутавра
  • 18 18 18а 30а
  • Швеллера
  • 18 18 18а 30
    Пробиваемое отверстие, мм
  • Диаметр
  • 30 30 32 40
  • толщина материала
  • 16 16 16 12
    Наибольшие размеры пробиваемых пазов прямоугольной формы, мм
  • Толщина
  • 10 10 10 10
  • Длина
  • 70 70 65 65
  • Ширина
  • 65 65 80 80
    Частота ходов ползуна, мин <=18 <=18 <=17 -
    Номинальное усилие пресса, кН 400 400 630 -
    Расстояние от оси ползуна пресса до станины, мм 500 500 >=500 -
    Частота тока, Гц 50 50 50 50
    Напряжение, В 380 380 380 380
    Род тока электропривода переменный, трехфазный переменный, трехфазный переменный, трехфазный переменный, трехфазный
    Напряжение цепи
  • сигнализации, В
  • 24 24 24 24
  • силовой, В
  • 380 380 380 380
  • управления, В
  • 110 110 110 110
  • местного освещения, В
  • 24 24 24 24
    Количество точек местного освещения 2 2 2 2
    Управление педальное педальное педальное педальное
    Электродвигатель тип АИРС100S2У3 АИРС100S2У3 АИРС100S2У3 АИРС100S2У3
    мощность, кВт 4,0 4,0 4,8 11,8
    частота вращения мин 2900 2900 2900 2900
    Режим работы электросхемы одиночный ход, ручной поворот (наладочный режим) одиночный ход, ручной поворот (наладочный режим) одиночный ход, ручной поворот (наладочный режим) одиночный ход, ручной поворот (наладочный режим)
    Масса, кг 2050 2050 2500 7050
    Габаритные размеры, мм 2100х1650х1950 2100х1650х1950 2100х1500х1865 2735х1760х2445
