Пятишпиндельный четырехсторонний деревообрабатывающий станок V-HOLD MB4015X5

Цена на 04.12.2016 г. - 1 347 209.00 руб. с НДС

Пятишпиндельный четырехсторонний деревообрабатывающий станок V-HOLD MB4015X5 применяется на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Данный вид оборудования, является неотъемлемой частью в технологии, при производстве строительного бруса и прочих профилированных изделий.

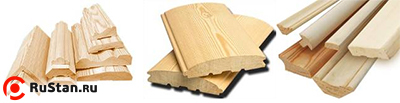

Четырехсторонние станки V-Hold предназначены для точной обработки заготовок с четырех сторон с целью получения качественной продукции за один проход. Применение данного оборудования, начинается от калибровки доски и до производства различных профилированных изделий, таких как: вагонка, блок хаус, имитация бруса, плинтуса, наличники и т.д.

Особенности конструкции

  • Точная настройка прижимной пластины с помощью механической цифровой шкалы.
  • Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
  • Усиленный редуктор обеспечивает мощную и точную подачу материала.
  • Прецизионный шпиндель станка MB4015X5 обеспечивает максимальную стабильность резания и постоянную точность.
  • Цельнолитая станина, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость.
  • Рифленые подающие приводные ролики обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
  • Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.
  • Цельнолитая чугунная станина обеспечивает максимальную стабильность и жесткость и полностью устраняет возможность возникновения вибрации, даже на самой высокой скорости подачи.
  • Подающий стол изготовлен из легированной стали, что значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.
  • Полиуретановые верхние и нижние вальцы на выходе обеспечивают высокое качество и не оставят никаких следов даже на самых мягких породах древесины.
  • Вариатор известной фирмы Kawasaki (Япония) гарантирует плавную подачу пиломатериала в зону обработки. Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.
  • Механизм подачи - сочетание рифленых роликов на входе и обрезиненных на выходе, приводимых в движение системой карданных приводов и редукторов, обеспечивает равномерную и стабильную подачу материала во всех зонах обработки детали.
  • Пульт управления, разработанный по самым высоким стандартам, позволяет удобно и точно осуществлять управление станком.
  • Централизованная система смазки подающего стола осуществляется встроенными насосами по всей длине с одного портала, что экономит расходные материалы и продляет срок службы станка MB4015X5 и значительно упрощает обслуживание.
  • Конструкция прижимной линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая и формирует предварительную вертикальную базу.
  • Высокоточные шпинделя, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6000 об/мин.
  • Специально разработанный механизм подачи коротких заготовок в сочетании с оптимальным прижимом с помощью прижимных пневматических рябух позволяет работать с заготовками длиной 200 мм
  • Электрическая часть является одним из важных составляющих надежности станка. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует стандарту CE.
  • Настройка всех шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Устройства управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности.
  • Для удобства оператора, на передней панели имеется дополнительный пульт управления станком.
  • 1. Кнопка ”аварийный стоп.”
    2. Переключатель с самовозвратом включения вращения подающих роликов (режим наладки). Поворот переключателя по часовой стрелке – включение реверсивного вращения роликов, против часовой стрелки – включение вращения роликов на основную подачу заготовки.
    3. Переключатель с самовозвратом подъема-опускания траверсы с подающими роликами.
  • Бесступенчатая регулировка скорости подачи позволяет оператору оперативно регулировать скорость подачи заготовки в зону обработки, в зависимости от поставленных задач, с помощью вариатора (в диапазоне от 0-24 м/мин). Контроль скорости подачи осуществляется по механическому счетчику.
  • Бесступенчатая регулировка усилия прижима пневматических подающих роликов расположена на правой стороне защитного кожуха станка. MB4015X5

Технические характеристики пятишпиндельного четырехстороннего станка V-HOLD MB4015X5

Характеристика Значение
Количество шпинделей, шт5
Максимальная рабочая ширина, мм25-150
Максимальная рабочая толщина, мм8-100
Длина рабочего стола, мм1500
Скорость подачи, м/мин4-18
Посадочный диаметр шпинделя, мм40
Частота вращения шпинделей, обор/мин6000
Мощность двигателей
Первый нижний шпиндель, кВт / лс4/5,5
Второй правый вертикальный шпиндель,кВт / лс 4/5,5
Третий левый вертикальный шпиндель, кВт / лс4/5,5
Четвертый верхний шпиндель, кВт / лс5,5/7,5
Пятый верхний шпиндель, кВт / лс4/5,5
Подъемный агрегат,кВт / лс 0,75/1
Подающий агрегат, кВт / лс2,2/3
Общая мощность20,45/28
Диаметр шпинделя
Верхний шпиндель, мм125-160
Первый нижний, мм125
Длина ножей, мм145
Второй нижний, мм125-160
Левый и правый вертикальный шпиндель, мм125-160
Давление воздуха, мПа0,7
Диаметр подающего ролика, мм120
Диаметр стружкоотвода, мм120

Форма оплаты, порядок поставки, доставка V-HOLD MB4015X5, гарантийные обязательства:

  • Продажа станков V-HOLD MB4015X5 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
