Настольный фрезерный станок Optimum BF20L CNC с ШВП

Цена на 17.10.2018 г. - 546 720.00 руб. с НДС

Настольный фрезерный станок Optimum BF20L CNC Pro с ЧПУ для обработки небольших деталей в приборостроительной промышленности и мастерских. Отлично подходит для обучения. Предназначен для обработки деталей из стали, чугуна и цветных сплавов.


Особенности

  • Управление по трем (3Х фрезерование) или четырем (4Х фрезерование) осям одновременно.
  • Бесконтактные индуктивные датчики конечного положения.

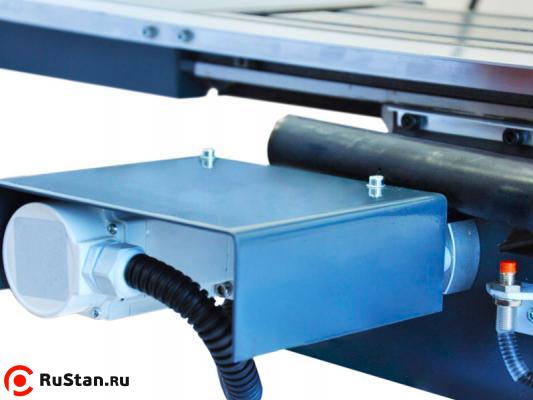

  • Шаговые двигатели с высоким крутящим моментом по всем трем осям.
  • Базовая модификация с ходовыми винтами скольжения с точностью позицирования 0,05 мм.
  • Модификация Pro с шариковыми ходовыми винтами скольжения HIWIN (Тайвань),
    точность позицирования 0,025 мм.
  • Управление от персонального компьютера (в комплект поставки не входит), подключение по USB.

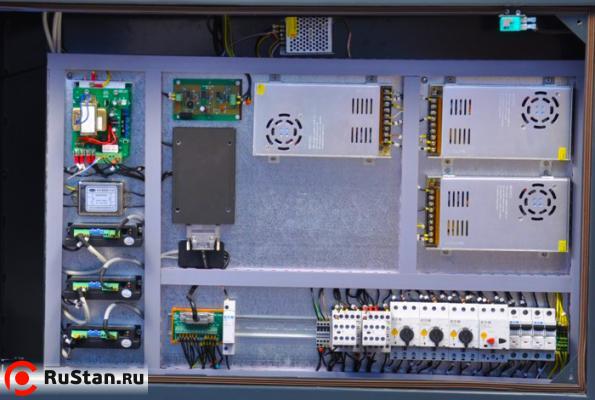

  • Недорогая и производительная система ЧПУ NCdrive eco производства компании 4CAM GmbH (Германия).
  • Автоматическое выполнение управляющих программ в G-кодах.
  • Жесткая коробчатая колонна, обеспечивающая отличную точность обработки.
  • Качественные роликоподшипники обеспечивают радиальное биение фланца шпинделя менее 0,009 мм.
  • Точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
  • Ходовые винты по всем трем осям смонтированы на высококачественные шарикоподшипники.
  • Программное управление оборотами шпинделя.

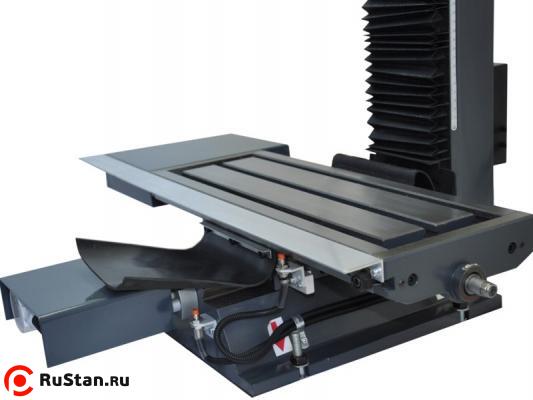

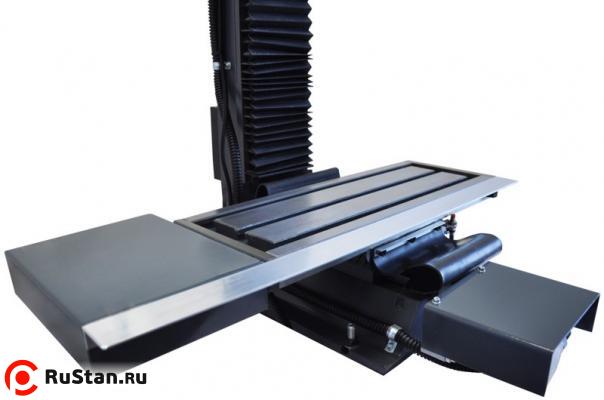

  • Жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
  • Защита направляющих на всех трех осях.
  • Линейная, круговая и спиральная интерполяции.
  • Индуктивные датчики конечного положения Autonics (Южная Корея).
  • Жесткая подставка под станок со столешницей из стали толщиной 6 мм эффективно гасит вибрации.
  • Встроенная сетевая розетка 220 В для удобного подключения ноутбука.
  • Большие возможности по очень хорошей цене.

Отличия модификации Pro:

Шариковые ходовые винты HIWIN по всем трем осям. Использование шариковых ходовых винтов взамен стандартных винтов скольжения позволяет в 2 раза повысить точность и скорость обработки на станке.

Станок имеет программное управление оборотами шпинделя, что позволяет в любой момент времени по команде управляющей программы включить/выключить шпиндель или установить требуемое число оборотов. Таким образом, для каждой конкретной операции обработки детали скорость вращения шпинделя будет оптимальной. Это значительно повышает качество обработки деталей, особенно из цветных металлов и пластиков. Работать с программно управляемым шпинделем намного проще и удобнее, чем при ручном управлении.


Новые опции станка:


Сервоприводы по всем осям

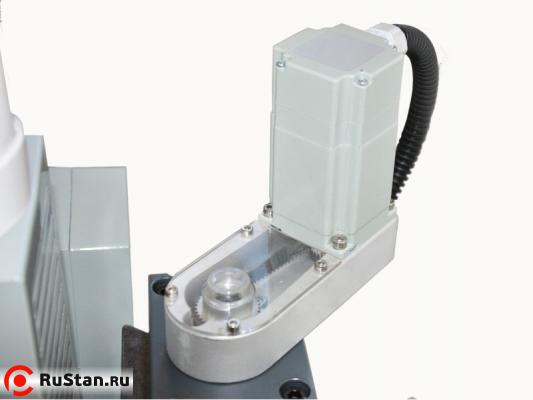

Высококачественные сервоприводы по всем трем линейным осям: оси X и Y - мощностью 400 Вт, ось Z мощностью 400 Вт с электромагнитным тормозом.

Сервоприводы позволяют значительно улучшить динамику станка, максимальная подача по осям увеличивается для станков с ШВП с 1200 до 4000 мм/мин.

Кроме того, повышается точность работы станка за счет исключения пропуска шагов.


Система подачи СОЖ с кабинетной защитой

Система подачи СОЖ с кабинетной защитой позволяет использовать при работе подачу СОЖ в зону резания, что существенно продлевает срок службы инструмента и повышает качество обработанных поверхностей.

Кабинетная защита предотвращает выход стружки из рабочей зоны и значительно повышает безопасность работы на станке. Рабочая зона отлично просматривается с 3 сторон через прозрачные окна.

Бак для СОЖ размещается в подставке станка и оснащен лабиринтным отстойником стружки. Объем бака 24 литра.

Вес станка при оснащении кабинетной защитой с подачей СОЖ увеличивается на 160 кг, габариты станка с кабинетной защитой (Д х Ш х В) - 1500 х 860 х 1830 мм.


Технические характеристики Optimum BF20L CNC Pro
Характеристика Значение
Электропитание
Общая потребляемая мощность 1,9 кВт 220 В ~50 Гц
Привод шпинделя 850 Вт
Шпиндель
Конец шпинделя Морзе 2
Число оборотов шпинделя 100 - 3000 об/мин
Вылет оси шпинделя 185 мм
Координатный стол
Размер стола, Д х Ш 700 х 180 мм
Размер Т-пазов, ширина / количество / между 12 мм / 3 / 63 мм
Максимальная нагрузка на стол 55 кг
Перемещения
Ось X 480 мм
Ось Y 175 мм
Ось Z 280 мм
Подача по осям
Рабочая подача (оси X, Y, Z) 600 мм/мин
Рабочая подача модификации Pro (оси X, Y, Z) 1200 мм/мин (опция: 4000 мм/мин)
Точность
Повторяемость 0,040 мм
Повторяемость модификации Pro 0,020 мм
Позиционирование 0,050 мм
Позиционирование модификации Pro 0,025 мм
Габаритные размеры
ДхШхВ 1220х540х1800 мм
Масса Opti BF20L с ЧПУ (ШВП) 220 кг
Масса брутто: 246кг.
Габариты в упаковке ДхШхВ, мм: 1366x605x2016
Перевозчик Пункт самовывоза Сроки Стоимость
Самовывоз по предзаказу (бесплатно) из г. Ростова-на-Дону Город: Ростов-на-Дону по адресу: Радиаторный переулок, 9А; Часы работы: Пн - Пт. 9:00-17:00 1 дн. 0p
Укажите для автоматического расчета доставки

Комплектация за дополнительную плату

Патрон сверлильный  с конусом Морзе 2; 1 - 13 мм
Прецизионный быстросменный сверлильный патрон с конусом Морзе 2; 1 - 13 мм ( арт. 3050572 ) 7316p
Патрон сверлильный  с конусом Морзе 2; 1 - 16 мм
Прецизионный быстросменный сверлильный патрон с конусом Морзе 2; 1 - 16 мм ( арт. 3050571 ) 8260p
Набор зажимных приспособлений SPW 10
Набор зажимных приспособлений SPW 10 ( арт. 3352016 ) 6490p
Прецизионные станочные тиски Optimum FMS 100
Прецизионные станочные тиски Optimum FMS 100 ( арт. 3354100 ) 13924p
Подставка под фрезерный станок BF20 / BF20L
Подставка под фрезерный станок BF20 / BF20L ( арт. 8353010 ) 16992p
Подставка SHC1 для BF20 Подставка закрытого типа SHC1 для фрезерных станков BF20 Vario ( арт. 3539091 ) 109386p
Подставка SHC2 для BF20L Подставка закрытого типа SHC2 для фрезерных станков BF20L Vario ( арт. 3539092 ) 142544p
Виброопора SE 1
Регулируемая виброопора OPTIMUM SE 1 ( арт. 3381012 ) 2537p
Система подачи СОЖ КМЕ (220 В) в зону резания Система подачи СОЖ КМЕ (220 В) в зону резания ( арт. 3352002 ) 16638p
 Патрон цанговый Морзе 2/М10 + 15 цанг 1-16 мм ER25 (комплект)
Цанговый патрон Optimum Морзе 2/М10 + 15 цанг 1-16 мм ER25 (комплект) ( арт. 3352052 ) 21240p
Патрон цанговый Морзе 2/М10 + 18 цанг 3-20 мм ER32
Цанговый патрон Optimum Морзе 2/М10 + 18 цанг 3-20 мм ER32 (комплект) ( арт. 3352053 ) 24072p
Набор фрез твердосплавных 3 - 12 мм 18 шт.
Набор твердосплавных фрез 3 - 12 мм 18 шт. ( арт. 3352118 ) 57466p
Набор фрез радиусных 4 - 8 мм 9 шт.
Набор твердосплавных радиусных фрез 4 - 8 мм 9 шт. ( арт. 3352116 ) 23128p
Фреза торцевая МК2 Торцевая фреза со сменными пластинами MK 2 ( арт. 3350212  ) 18939p
Набор кромкоискателей Набор кромкоискателей ( арт. 3351170 ) 7198p
Оправка универсальная Морзе 2 / 16 мм
Универсальная оправка Optimum для торцевых фрез МК 2 / 16 мм ( арт. 3352102 ) 3894p
Набор призм 150х8,5мм 18 шт.
Набор призм Optimum 18 шт. 150х8,5мм ( арт. 3536191 ) 17346p
Магнитный стружкосборщик Chipmag
Магнитный стружкосборщик Chipmag ( арт. 3850010 ) 3540p
Управляемый круглый стол RT150 для BF20 / BF 20L с ЧПУ Управляемый круглый стол RT150 для BF20 / BF 20L с ЧПУ ( арт. 3356150K ) 73102p
Электронный маховик NCdrive PA2 Электронный маховик NCdrive PA2 ( арт. 3582115 ) 47141p
Установщик нуля Установщик нуля ( арт. 3536290 ) 13924p
Сервоприводы на оси X / Y / Z Сервоприводы на оси X / Y / Z ( арт. 08577610 ) 34397p
Система подачи СОЖ с кабинетной защитой Система подачи СОЖ с кабинетной защитой ( арт. 08577650 ) 124998p
