Фильтры
Каталог станков
Цена для юр. и физ. лиц
868 126 руб.
с НДС - на 16.01.2019 г.
Модель:
Opti BF46 Pro
Артикул:
3338453KS
Производитель: OPTIMUM (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Доп оснастка
  • Комментарии
  • Отзывы
  • Доставка

Фрезерный настольный станок Optimum BF46 PRO с ЧПУ и ШВП предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Управление станком осуществляется при помощи числового программного управления ЧПУ.

Особенности конструкции

  • Управление по трем (3Х фрезерование) или четырем (4Х фрезерование) осям одновременно.
  • Шаговые двигатели с высоким крутящим моментом по всем трем осям.
  • Базовая модификация с ходовыми винтами скольжения с точностью позицирования 0,05 мм.
  • Модификация Pro с шариковыми ходовыми винтами скольжения HIWIN (Тайвань),
    точность позицирования 0,025 мм.
  • Управление от персонального компьютера (в комплект поставки не входит), подключение по USB.
  • Профессиональная система ЧПУ NCdrive XT производства компании 4CAM GmbH (Германия).
  • Автоматическое выполнение управляющих программ в G-кодах.
  • Жесткая коробчатая колонна, обеспечивающая отличную точность обработки.
  • Качественные роликоподшипники обеспечивают радиальное биение фланца шпинделя менее 0,009 мм.
  • Точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
  • Ходовые винты по всем трем осям смонтированы на высококачественные шарикоподшипники.
  • Программное управление оборотами шпинделя.
  • Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
  • Защита направляющих на всех трех осях.
  • Центральная система смазки направляющих.
  • Линейная, круговая и спиральная интерполяции.

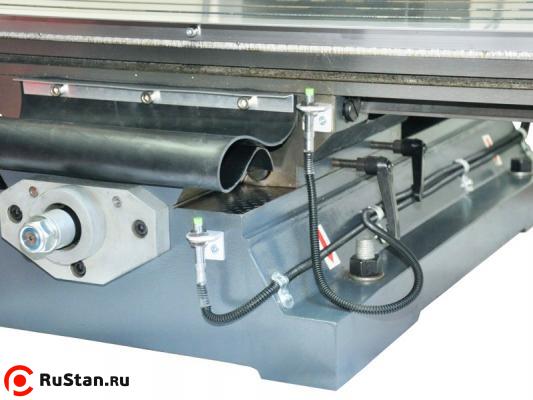

  • Индуктивные датчики конечного положения Autonics (Южная Корея).
  • Жесткая подставка под станок со столешницей из стали толщиной 6 мм эффективно гасит вибрации.
  • Встроенная сетевая розетка 220 В для удобного подключения ноутбука.
  • Большие возможности по очень хорошей цене.

Отличия модификации Pro: Шариковые ходовые винты HIWIN по всем трем осям

Использование шариковых ходовых винтов взамен стандартных винтов скольжения позволяет в 2 раза повысить точность и скорость обработки на станке.

Станок имеет программное управление оборотами шпинделя, что позволяет в любой момент времени по команде управляющей программы включить/выключить шпиндель или установить требуемое число оборотов. Таким образом, для каждой конкретной операции обработки детали скорость вращения шпинделя будет оптимальной. Это значительно повышает качество обработки деталей, особенно из цветных металлов и пластиков. Работать с программно управляемым шпинделем намного проще и удобнее, чем при ручном управлении.


Технические характеристики BF46 CNC Pro
Характеристика Значение
Электропитание
Общая потребляемая мощность 3,7 кВт 220 В ~50 Гц
Привод шпинделя 2,2 кВт
Шпиндель
Конец шпинделя ISO 40
Число оборотов шпинделя 200 - 3100 об/мин
Зажимная штанга М16
Максимальный диаметр торцевой фрезы, мм 80
Максимальный диаметр концевой фрезы, мм 32
Вылет оси шпинделя, мм 260
Координатный стол
Размер стола, Д х Ш 850 х 240 мм
Расстояние шпиндель-стол 80 - 570 мм
Размер Т-пазов, ширина / количество / между 18 мм / 3 / 80 мм
Перемещения
Ось X 500 мм
Ось Y 260 мм
Ось Z 500 мм
Подача по осям
Рабочая подача (оси X, Y, Z) 1200 мм/мин
Точность
Повторяемость 0,020 мм
Позиционирование 0,025 мм
Габаритные размеры
ДхШхВ 1260х1060х2240 мм
Масса Opti BF46 Pro станка 680 кг

Комплект поставки

  • Станок BF46 с ЧПУ (ШВП).
  • Шаговые двигатели с редукторами на оси X, Y, Z.
  • Контроллер шаговых двигателей CNC-controller IV (три управляемые оси).
  • Комплект датчиков конечного положения (три оси).
  • Аппаратный ускоритель NC Drive.
  • Программное обеспечение для станков с ЧПУ NC Drive.

Ось Z ЧПУ Ось Y ЧПУ Ось Х ЧПУ

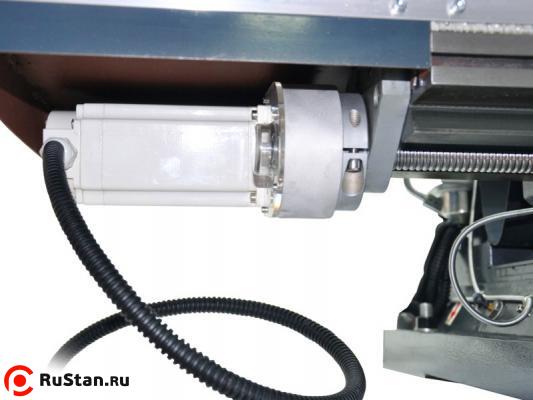

Оси X и Y:

  • крутящий момент 11,6 Нм
  • скорость перемещений с винтами скольжения максимум 950 мм/мин
  • скорость перемещений с шариковыми винтами максимум 1200 мм/мин

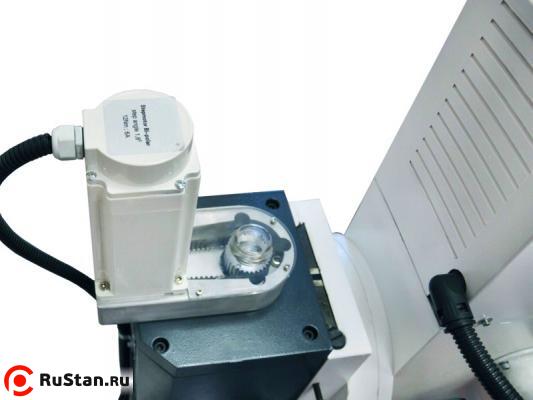

Ось Z:

  • крутящий момент 11,6 Нм
  • скорость перемещения с винтами скольжения максимум 800 мм/мин
  • скорость перемещения с шариковыми винтами максимум 1050 мм/мин

Описание узлов станка. Контроллер шаговых двигателей ЧПУ CNC-Controller III

Контроллер шаговых двигателей ЧПУ CNC-Controller III Отличительные особенности:
  • Универсальное устройство управления шаговыми двигателями.
  • Преобразует логические управляющие команды ПК в физические управляющие токи шаговых двигателей.
  • Содержит все необходимые для автоматизации станка компоненты.
  • Компактный, продуманный корпус, включающий высокопроизводительный блок питания, сетевой фильтр и мощную систему охлаждения.
  • Управление тремя (CNC-Controller III, один станок).
  • Совместимость с большим количеством программ управления шаговыми двигателями с ПК.
  • Визуальный контроль управляемых осей посредством светодиодных индикаторов.
  • Все разъемы и индикаторы расположены на лицевой панели устройства, что значительно облегчает монтаж и подсоединение.
  • Точное преобразование управляющих команд ПК в управляющие токи шаговых двигателей.
  • Интегрированный контроллер карт управления.
  • Простой монтаж карт управления методом Plug и Play (одна карта на одну ось).
  • Раздельное регулирование рабочего и стартового тока шаговых двигателей.
  • Все выходные разъемы защищены от короткого замыкания.
  • Автоматическое отключение всех трех осей при сбое в работе любой карты управления.
  • Большеразмерный вентилятор охлаждения.
  • Большеразмарные радиаторы охлаждения на картах управления.
  • Габаритные размеры - 295 х 145 х 230 мм

Програмное обеспечение NC Drive для управления шаговыми двигателями.

Програмное обеспечение NC Drive для управления шаговыми двигателями.NC Drive - это устанавливаемая на персональный компьютер (ПК) универсальная программа для управления шаговыми двигателями металлорежущих станков посредством передачи тактовых и управляющих сигналов, поддерживается до 4 осей и неограниченная длина управляющей программы.

NC Drive может быть использована как для непосредственного управления станком в ручном режиме, так и для интеграции в комплексное CAD / CAM решение.

При работе в интегрированной среде NCdrive получает G-код управляющей программы обработки со всеми параметрами и настройками от системы CAD / CAM и автоматически преобразует его в непосредственные логические команды управляющему контроллеру.

Программа предназначена для работы в среде Winows и позволяет полностью реализовать потенциал современных высокопроизводительных ПК, вплотную приближаясь к возможностям дорогих промышленных систем ЧПУ.

Работая с NC Drive, вы получаете полную поддержку стандартных G-кодов (по DIN 66025), поддержку дополнительных G-кодов и циклов обработки, возможность работы в автоматическом и ручном режимах.

Также вы можете непосредственно из NC Drive задавать обработку контуров и карманов - простым вводом параметров, программирование G-кодов не требуется.

Обзор основных функций NC Drive:

  • Фрезерная и токарная обработка.
  • Одновременное управление 4-мя осями.
  • Неограниченная длина управляющей программы.
  • Подналадка радиуса инструмента.
  • Смена инструмента.
  • Измерение длины инструмента.
  • Линейная, круговая и спиральная интерполяция.
  • 3D-моделирование процесса обработки.
  • Циклы обработки.

Аппаратная часть

NC Drive использует для расчетов и взаимодействия с пользователем центральный процессор ПК. Высокодинамичное управление двигателями в реальном времени обеспечивает входящий в комплект поставки специальный аппаратный ускоритель.

аппаратный ускорительСвязь с ускорителем производится через последовательный интерфейс или адаптер USB.
Использование аппаратного ускорителя позволяет станку с шаговыми двигателями иметь динамику и эластичность станков с сервоприводами.

NC Drive имеет обширный набор регулировок и параметров, позволяющий сконфигурировать ее для работы с практически любыми металлорежущими станками и разнообразным дополнительным оснащением (система подачи СОЖ, автоматический магазин инструмента, инструментальная измерительная система и пр.).

В любой момент времени без особых усилий Вы можете адаптировать и оптимизировать станок к своим меняющимся потребностям.

Трехмерный графический визуализатор NClyzer

Трехмерный графический визуализатор NClyzerПрежде чем с заготовки будет снята первая стружка, Вы можете смоделировать обработку в трехмерном графическом визуализаторе NClyzer.
Это помогает избегать ошибок и обеспечивает безопасность оператора, станка, инструмента и заготовки.

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.
Масса брутто: 762кг.
Габариты в упаковке ДхШхВ, мм: 1411x1187x2509
