Токарный станок с ЧПУ DMTG DL40/2500

Цена на 18.11.2017 г. - 17 214 293.00 руб. с НДС

Станок токарный DMTG DL40/2500 с ЧПУ разработан и произведён одним из крупнейших станкостроительных заводов Китая – корпорацией Dalian Machine Tool Group. При создании этого станка были задействованы самые новейшие технологии и средства производства, а так же многолетний опыт в разработке станков не только завода DMTG, но и крупнейших зарубежных компаний, которые занимают наивысшие позиции в сфере мирового станкостроения.

Особенности конструкции

Основной из особенностей данной модели, является наклонная цельнолитая станина, угол наклона которой составляет – 70 градусов. К преимуществам такой конструкции станины относятся: высокая жёсткость; равномерное распределение нагрузки по всей конструкции (что положительно влияет на повышение точности обработки деталей); удобство загрузки деталей под обработку и выгрузки готовых изделий и т.п.

Так же очень важный параметр станка DL-40, на который стоит обратить внимание, это его диаметры обработки, составляющие - 800 мм для деталей типа “диск” и 550 мм для деталей типа “вал”. Для станка с наклонной станиной это достаточно большие диаметры, которые позволят обработать крупногабаритные заготовки с высокой точностью и скоростью.

Один из главных узлов станка DL-40 – это, конечно же, шпиндель! На этом станке установлен шпиндель, который способен развивать до 2000 об/мин, что для вышеуказанных диаметров обработки будет являться очень высокой скоростью. Серводвигатель привода шпинделя имеет мощность – 30 кВт (при не продолжительном цикле обработки) и 22 кВт (при продолжительной работе). Ещё одно из достоинств шпинделя – это отверстие, диаметр которого составляет – 100 мм.

В перечень особенностей конструкции DL-40 вписывается гидравлическая резцедержка на 12 позиций инструмента с хвостовиком 32х25 мм, которая позволяет жёстко и надёжно закреплять инструмент, что соответственно положительно сказывается на точности обработки.



Токарный станок с ЧПУ с наклонной станиной DL-40 – идеально подойдёт Вам для производства больших деталей с высокой скоростью и степенью точности. При этом его конструкция достаточно проста и не требует серьёзных затрат на обслуживание. Общий конструктив станка направлен на то что бы Вы получали качественно сделанные детали в срок.


Технические характеристики токарного станка с ЧПУ DMTG DL40/2500

Характеристики DL40/2500
Макс. диаметр изделия типа диск, мм800
Макс. диаметр обработки тел типа вал550
РМЦ, мм2500
Оси
Максимальное перемещение оси Х, мм375
Макс перемещение по оси Z, мм2530
Быстрые перемещения по оси Z, мм/мин12000
Быстрые перемещения по оси Х, мм/мин12000
Рабочая подача, мм/мин0~5000
Тип направляющих Хскольжения
Тип направляющих Zскольжения
Точность позиционирования по осям X/Z, мм0,01
Повторяемость позиционирования осей X/Z, мм0,006
Угол наклона станины, град70
Ширина направляющих, мм
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм15"
Диапазон скоростей шпинделя, об/мин20~2000
Диаметр отверстия шпинделя, мм100
Максимальный диаметр прутка, мм
Торец шпинделяA2-11
Внутренний диаметр подшипника шпинделя
Мощность э/д шпинделя (продолжительно), кВт22
Мощность э/д шпинделя (30 минут), кВт30
Момент на шпинделе (продолжительно), Нм824
Момент на шпинделе (30 минут), Нм1123
Тип привода шпинделяРеменный
Тип э/д шпинделяСерво
Резцедержка
Число интструментов, шт12
Тип резцедержкиГидро
Размер хвостовика режущего инструмента, мм32x25
Время смены инструмента – верт. револьверная головка,с0.45
Время смены инструмента – гориз. револьверная головка, с0,3/ 1,85
Точность позиционирования револьверной головки, мм0,008
Мощность э/д приводного инстумента, кВт-
Обороты приводного инструмента, об/мин-

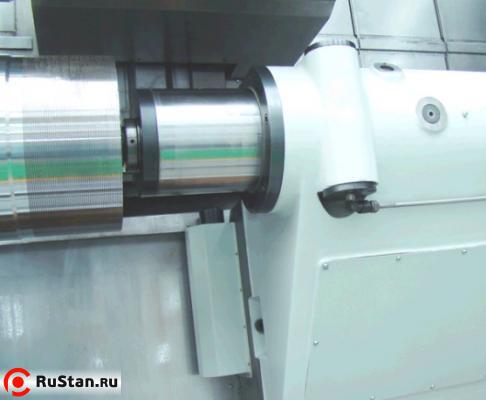

Задняя бабка
Перемещение задней бабки, ммдо патрона/люнета
Выдвижение пиноли задней бабки, мм180
Диаметр пиноли, мм160
Конус пиноли гидравлической задней бабки, №Морзе 5
Конус пиноли механической задней бабки, №-
Прочее
Потребляемая мощность, кВА45

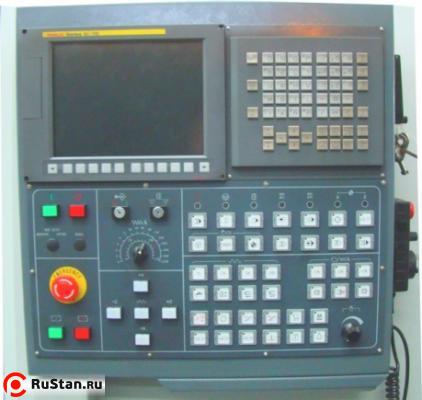

Система ЧПУFanuc 0i
Наличие транспортера стружкиленточный
Емкость гидростанции, л70
Вес нетто, кг16800
Габаритные размеры, мм8300x 2600x 2700

Вариант поставки

Стандартная комплектацияОпции
Транспортер пластинчатого типа
Телескопическая защита направляющихлюнет гидравлический
Гидравлическая задняя бабкаСистема измерения инструмента (Metrol, Renishaw)
Подача СОЖ в зону резания
Документация на русском языке-
3-х кулачковый гидравлический патрон2-х кулачковый гидравлический патрон
Освещение рабочей зоныПодача СОЖ через инструмент
Бесступенчатое регулирование скорости вращения шпинделя-
