Токарно-винторезный станок Optimum D360x1000 (380 В)

Цена на 20.09.2018 г. - 861 518.00 руб. с НДС

Токарно-винторезный станок Optimum D360x1000 позволяет обрабатывать заготовки длиной до 3000 мм включительно, из широкого спектра различных металлов и сплавов в большом диапазоне режимов резания. Нарезаемые резьбы – метрические, дюймовые, модульные и трапецеидальные.

Станки предназначены для промышленного применения и отличаются надежностью, неприхотливостью и ремонтопригодностью. В комплект поставки входят люнеты, планшайбы, подача СОЖ (начиная с D360) и станочные светильники.

Особенности токарного станка:

  • Точный токарно-винторезный станок с отличным комплектом поставки для разнообразных работ.

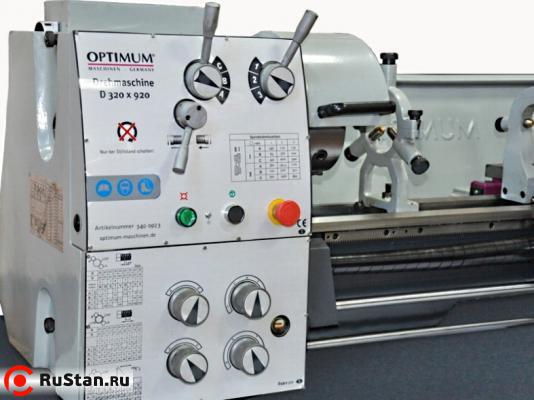

  • Быстрое и удобное переключение скоростей и подач.
  • Закаленные и шлифованные направляющие станины.
  • Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
  • Закаленные шлифованные шестерни и валы передней бабки.
  • Радиальное биение шпинделя менее 0,015 мм.
  • Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
  • Быстрое и удобное переключение скоростей и подач.
  • Станок оснащен удобным и гибким шлангом подачи СОЖ с дозирующим краном.
  • Механический тормоз шпинделя.
  • Перегрузочная муфта ходового винта.

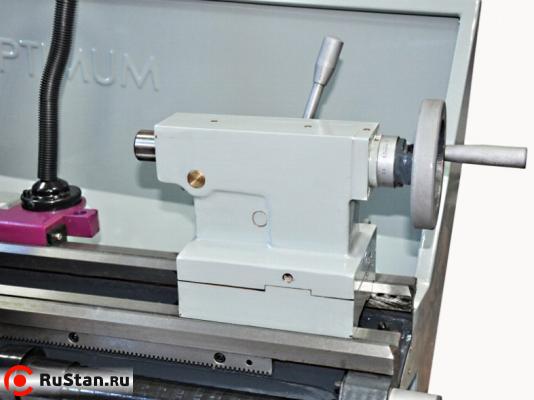

  • Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов.

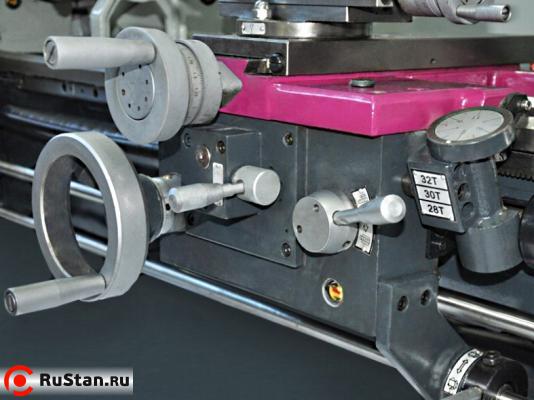

  • Продольная и поперечная подачи суппорта.
  • Поворотная на 360° верхняя каретка суппорта.

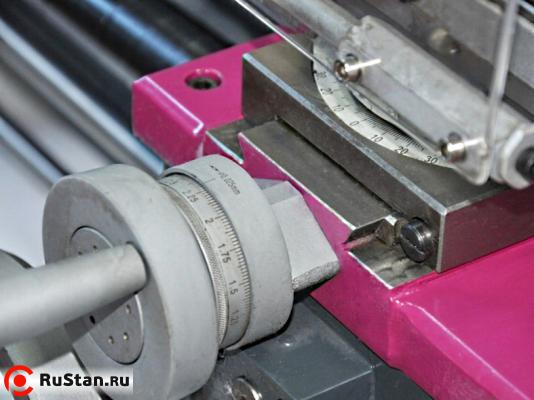

  • Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
  • Цена деления лимба маховика пиноли задней бабки 0,025 мм
  • Правое/левое направление вращения шпинделя.
  • Защитный экран.
  • Станочный светильник входит в стандартное оснащение Opti D360x1000.
  • Кнопка аварийного отключения станка, запирающийся главный выключатель.
  • Спиральный кожух ходового винта.
  • Подставка под станок с отделениями под инструмент.
  • Произведено согласно нормам DIN 8606.

Технические характеристики токарного станка Optimum D360x1000

Характеристика Значение
Номер артикула 340 1150
Электропитание
Двигатель, 2-ступенчатый 2,4 / 1,5 кВт 380 В ~50 Гц
Система подачи СОЖ 40 Вт
Станочные данные
Высота центров, мм 180
Наибольшая длина обрабатываемой детали, мм 1000
Наибольший диаметр обработки над станиной, мм 356
Наибольший диаметр обработки над суппортом, мм 220
Наибольший диаметр обработки над выемкой станины, мм 516
Длина выемки станины, мм 240
Частота вращения шпинделя, об/мин 45 - 1800
Количество ступеней 16
Внутренний конус шпинделя МК 5
Присоединительная поверхность шпинделя Camlock ASA D1 - 4"
Диаметр сквозного отверстия в шпинделе, мм 38
Ширина станины, мм 205
Ход верхней каретки суппорта, мм 95
Ход поперечной каретки суппорта, мм 180
Внутренний конус пиноли задней бабки МК 3
Ход пиноли задней бабки, мм 120
Продольная подача, мм/об (42 подачи) 0,043 - 0,653
Поперечная подача, мм/об (42 подачи) 0,015 - 0,220
Пределы шага нарезаемых метрических резьб, мм (37 шагов) 0,45 - 7,5
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм (28 шагов) 4 - 112
Высота державки резца, мм 16
Габаритные размеры
Длина, мм 1920
Ширина, мм 800
Высота, мм 1250
Масса Opti D360x1000 станка, кг 850

Комплект поставки D320x920:

  • 3-х кулачковый патрон 160 мм.
  • 4-х кулачковый патрон 200 мм.
  • Планшайба Ø 320 мм.
  • Оправка МК 5 / МК 3.
  • 2 упорных центра МК 3.

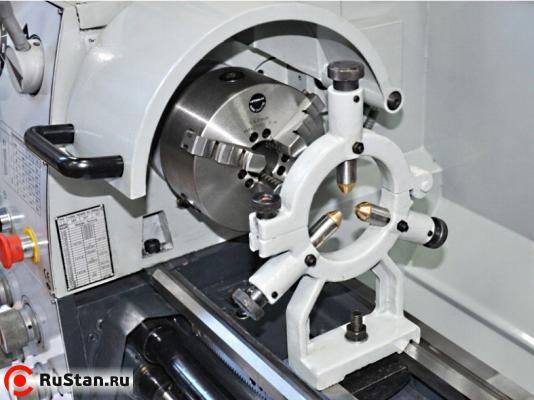

  • Неподвижный люнет, проходное отверстие 16 - 100 мм.
  • Подвижный люнет, проходное отверстие 16 - 95 мм.
  • Система подачи СОЖ.
  • Защитный экран.
  • Подставка под станок.
  • Защитное ограждение.
  • Кожух патрон.
  • Тормоз шпинделя.
  • Станочный светильник.

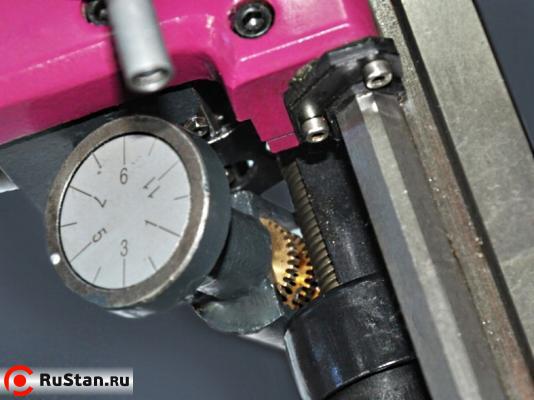

  • Резьбоуказатель.

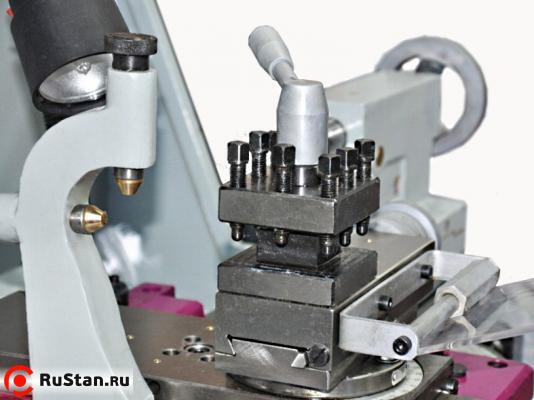

  • 4-х позиционный резцедержатель.
  • Сменные шестерни.
  • Комплект обслуживающего инструмента.
  • Первая заправка маслом Mobil.
  • Руководство по эксплуатации на русском языке.

Параметры и нормы точности настольных токарно-винторезных станков:

Измеряемая величина Схема измерения Предельное значение
Радиальное и торцевое биение шпинделя Радиальное и торцевое биение фланца шпинделя А: 0,009 мм

В: 0,01 мм
Радиальное биение присоединительной поверхности шпинделя Радиальное биение присоединительной поверхности шпинделя 0,009 мм
Радиальное биение оправки, установленной во внутренний конус шпинделя Радиальное биение оправки, установленной во внутренний конус шпинделя А: 0,015 мм

В: 0,03 мм
Параллельность пиноли задней бабки Параллельность пиноли задней бабки А: 0,025 / 50 мм

В: 0,015 / 50 мм
Биение оправки, установленной в центрах шпинделя и задней бабки Биение оправки, установленной в центрах шпинделя и задней бабки А: 0,03 мм

В: 0,03 мм
Параллельность шпинделя Параллельность шпинделя А: 0,03 / 250 мм

В: 0,03 / 250 мм
Параллельность перемещения верхней каретки суппорта оси шпинделя Параллельность перемещения верхней каретки суппорта оси шпинделя 0,04 / 75 мм
Радиальное биение токарного патрона Радиальное биение токарного патрона 0,04 мм
Радиальное биение измерительной оправки. закрепленной в токарном патроне:

А: Ø 20 мм

В: Ø 30 мм
Радиальное биение измерительной оправки. закрепленной в токарном патроне А:
1. 0,04 мм
2. 0,08 / 100 мм

В:
1. 0,04 мм
2. 0,08 / 100 мм
Масса брутто: 952кг.
Габариты в упаковке ДхШхВ, мм: 2150x896x1400
