Станок трубонарезной с ЧПУ CKG20 (DMTG, КНР)

Цена на 19.11.2017 г. - 7 871 490.00 руб. с НДС

Трубонарезной станок CKG20 с ЧПУ Фанук предназначен для обработки труб и деталей к ним, включая нарезание резьбы в условиях единичного и серийного производства. На трубонарезном станке CKG20 с ЧПУ обрабатываются цилиндрические и конусные резьбы.

Такие станки могут использоваться для токарной обработки внешних цилиндрических поверхностей, расточки или обработки конусных отверстий, также как и на токарных станках.Трубонарезные станки с ЧПУ CKG20 имеют жесткую и надежную конструкцию, обладают превосходными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания.

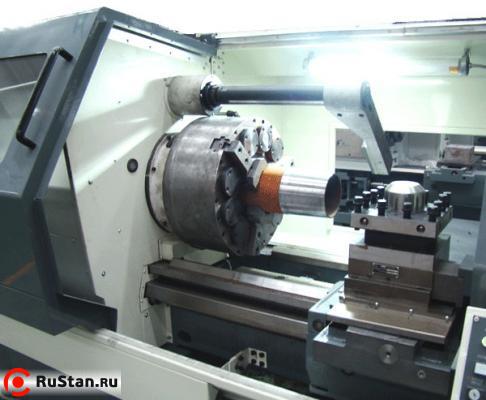

В шпиндельной бабке имеется отверстие в шпинделе диаметром 205мм и двойной пневматический патрон.
Направляющие станины закалены и отшлифованы, что в сочетании с высокой надежностью узлов станка обеспечивает длительный срок эксплуатации с сохранением точности.

Отрезка дефектного конца трубы и нарезание резьб на станках обеспечивается в автоматическом цикле.

Станок CKG20 с ЧПУ может также использоваться как обычный токарно-винторезный станок с ЧПУ.
Благодаря жесткой цельной конструкции станины, наличие переднего и заднего электромеханических патрона позволяют выполнять на данном станке силовую обработку трудно обрабатываемых материалов.

Трубонарезные станки с ЧПУ марки DMTG обладает высокой производительностью, точностью и надежностью, а также характеризуются высокой точностью и надежностью системы управления и высокоточными сервоприводами. Это достигается за счет применения комплектующих и узлов производства ведущих мировых компаний: шарико-винтовые пары и направляющие ТНК (Япония), шпиндельные и опорные подшипники ШВП - SKF, FAG (Германия), NSK (Япония), системы ЧПУ, двигатели, электроника - Siemens (Германия), Mitsubishi, Fanuc (Япония), линейные и круговые датчики - Maidenhair (Германия), приборы измерения и контроля деталей и инструмента - Renishaw (Англия), револьверные головки - Diplomatic (Италия). За счет такого подхода к формированию комплектации станка достигается высокое качество и надежность по разумной цене.

Особенности трубонарезного станка с ЧПУ CKG20 :

  • Радиально-упорные роликовые подшипники повышают жесткость шпинделя.
  • Скорость вращения шпинделя CKG20 переключается автоматически либо вручную.

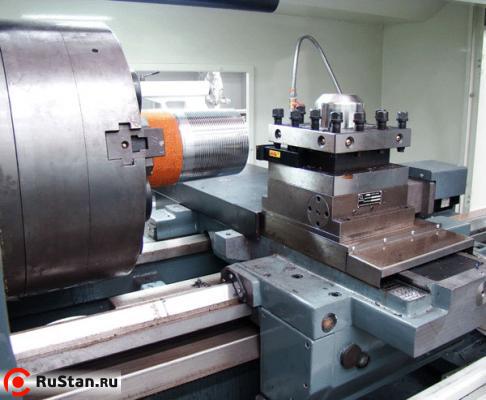

  • Жесткая вертикальная револьверная головка с быстросменными инструментами.

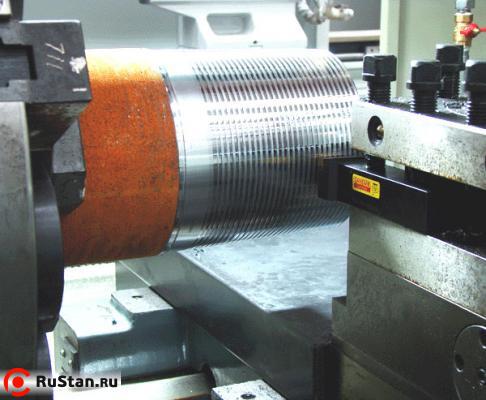

  • Нарезание метрических, дюймовых и конических резьб.
  • Оснащается гидравлическим устройством ограничения трубы при загрузке.

Комплектация трубонарезного станка CKG20 с ЧПУ:

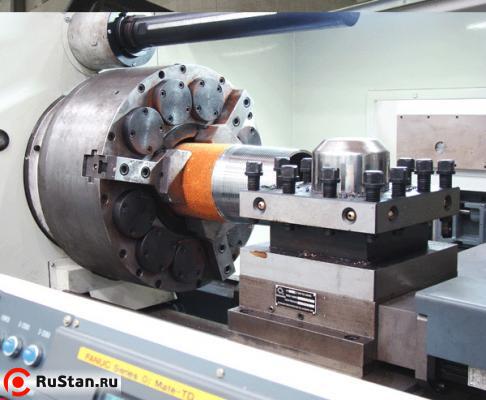

  • Система ЧПУ FANUC Oi-Mate

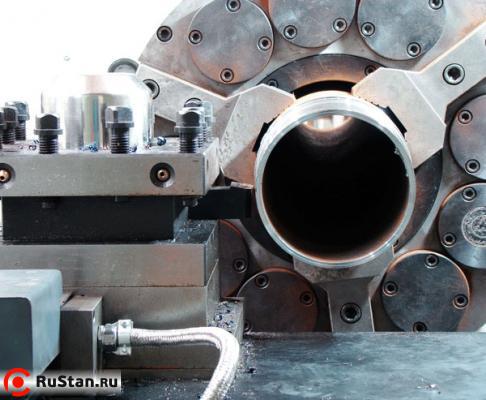

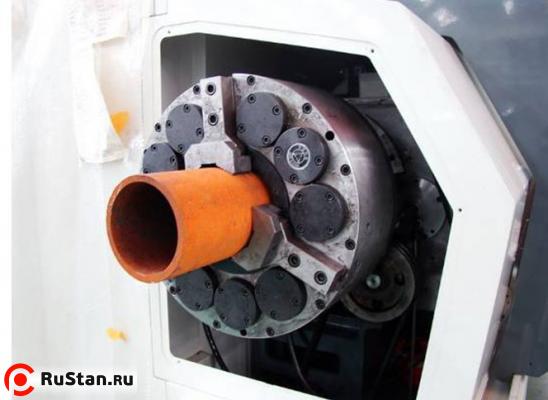

  • Пневматический патрон- 2шт
  • Насос для СОЖ
  • Регулируемый подшипник шпинделя
  • гидравлическое устройство ограничения длины трубы при зажиме в патроне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРУБОНАРЕЗНОГО СТАНКА CKG20 с ЧПУ

Параметр

Ед. измер.

Описание

1

Макс. диаметр изделия, устанавливаемого над станиной

мм

ф630

Макс. диаметр изделия, устанавливаемого над суппортом

мм

ф320

Макс. длина обточки

мм

200

Макс. длина обработки

мм

350

Расстояние от центра шпинделя до направляющих станины

мм

315

2

Перемещение

Расстояние от центра шпинделя до пола

мм

1130

Перемещение по оси X

мм

320

Перемещение по оси Z

мм

790

3

Скорость подачи

Ось X

Рабочая подача

мм/мин

0.01-3000

Ускоренное перемещение

мм/мин

4000

Ось Z

Рабочая подача

мм/мин

0.01-6000

Ускоренное перемещение

мм/мин

7500

4

Шпиндель

Диапазон вращения шпинделя

об./мин

90-610

Диаметр сквозного отверстия шпинделя

мм

ф205

5

Резцедержатель

Позиционирование инструмента

позиции

4

Размеры оправки инструмента

мм

32х32

6

Двигатель

Главный двигатель

Мощность

кВт

9/11

Скорость вращения

об./мин

970/1460

Серводвигатель оси X

Модель

FANUC

Мощность

кВт

1.2

Скорость вращения

об./мин

3000

Серводвигатель оси Z

Модель

FANUC

Мощность

кВт

2.5

Скорость вращения

об./мин

2000

Двигатель смазочного насоса

мощность

Вт

3

Производительность

л/мин

5.5

7

Шарико-винтовая пара

Ось X

Диаметр

мм

ф32

Шаг резьбы

мм

5

Ось Z

Диаметр

мм

ф50

Шаг резьбы

мм

10

8

Пневматический цанговый патрон

К58550

9

Другое

Габариты станка (Д Х Ш Х В)

мм

3619х1975х1800

Габариты упаковки (ДхШхВ)

мм

4050х2600х2280

Вес станка нетто

кг

5200

Вес станка брутто

кг

6200

Похожие товары


Трубонарезной станок с ЧПУ STC1835/350
Трубонарезной станок с ЧПУ STC1835/350
Ø над станиной700мм / рмц350мм / Ø отв.205мм / 9.00кВт / 380В / 6000кг

Трубонарезной станок с ЧПУ LTC10T.10/1500
Трубонарезной станок с ЧПУ LTC10T.10/1500
Ø над станиной800мм / рмц1500мм / Ø отв.260мм / 380В / 5775кг

Трубонарезной станок с ЧПУ LTC10T.12/1500
Трубонарезной станок с ЧПУ LTC10T.12/1500
Ø над станиной800мм / рмц1500мм / Ø отв.315мм / 18.50кВт / 380В

Трубонарезной станок с ЧПУ LTC10T.10/2000
Трубонарезной станок с ЧПУ LTC10T.10/2000
Ø над станиной800мм / рмц2000мм / Ø отв.260мм / 18.50кВт / 380В / 6275кг

Форма оплаты, порядок поставки, доставка CKG20, гарантийные обязательства:

  • Продажа станков CKG20 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
