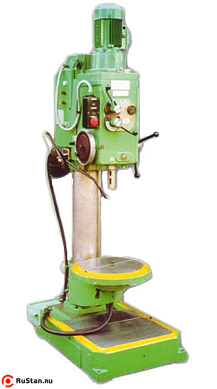

Вертикально-сверлильный станок МН25Л

Цена на 18.11.2017 г. - 582 508.00 руб. с НДС

Станок вертикально-сверлильный МН25Л предназначен для выполнения различных сверлильных работ: сверления, рассверливания, зенкерования, развертывания. На станке допускается нарезание резьбы с ручным управлением реверсирования шпинделя.

Станок рассчитан для использования в условиях мелкосерийного и серийного производства.

Станок имеет возможность закрепления обрабатываемых деталей как на поворачивающимся вокруг колонны столе, так и на плите основания. Наличие вертикальных установочных перемещений сверлильной головки и круглого поворотного стола позволяют станку МН25Л производить выполнение и обработку отверстий на деталях самой различной высоты, а вращение стола способствует минимальным временным затратам на переустановку благодаря возможности удобного позиционирования уже закреплённого изделия.

Кроме сверления и других операций по обработке отверстий выполняемых при механической или ручной вертикальной подаче шпинделя, станок позволяет нарезать резьбу метчиками при ручном реверсировании шпинделя.

Значительному расширению технологических возможностей вертикально-сверлильного станка способствует применение дополнительных приспособлений и шпиндельной оснастки при использовании которых становится возможным высококачественное растачивание отверстий, обработка их торцов и т.д.

Конструктивные особенности сверлильного станка МН25Л позволяют его эффективную эксплуатацию на различных металлообрабатывающих участках занимающихся выполнением и обработкой отверстий как на единичных деталях, так и на крупных партиях.


Технические характеристики вертикально-сверлильного станка МН25Л
Характеристика Значение
Наибольший диаметр сверления, мм: в чугуне, / в стали, мм 30 / 25
Размер конуса шпинделя по ГОСТ 25557-82 Морзе ЗАТ6
Наибольшее перемещение сверлильной головки, мм 215
Вылет шпинделя от колонны, мм 250
Наибольший ход шпинделя, мм 150
Наибольшее расстояние от торца шпинделя до стола, мм 700
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм 845 и 1060
Диаметр рабочей поверхности стопа, мм 400
Рабочая поверхность плиты, мм 500x500
Наибольшее вертикальное перемещение стола, мм 525
Количество скоростей шпинделя 9
Пределы чисел оборотов шпинделя в минуту 90-1400
Количество подач шпинделя 3
Диапазон подач, мм/об 0,1-0,3
Мощность электродвигателя главного привода, кВт 1,5
Габариты станка, мм: ДхШхВ 770х780х2285
Масса МН25Л станка МН25Л, кг 670

Комплект поставки:

  • Оправка для сверлильного партрона 6039-4028-0013 - 1 шт.
  • Клин 7851-0012 - 1 шт.
  • Клин 7851-0013 - 1 шт.
  • 2Н118.10.45 Кривошип - 1 шт.
  • Ключ гаечный двухсторонний 7811-0025 С2 Хим.окс.прм. - 1 шт.(22х24)
  • Ключ 7812-0374 40Х Хим.окс.прм. - 1 шт.(S=5)
  • Ключ 7812-0378 40Х Хим.окс.прм. - 1 шт.(S=10)
  • Отвертка крестообразная - 1шт.
  • Ключ замка электрошкафа - 1шт.

Дополнительная оснастка (поставляется за отдельную плату):

  • Патрон сверлильный 6150-4029-03 или 6150-4029-04;
  • Тиски станочные чугунные поворотные 7200-0215-02;
  • Патрон резьбонарезной (М4...М12) 6162-4003-01 или 6162-4003-01;
  • Патрон резьбонарезной 6162-4003-02 (М14...М24);

    Комплект предохранительных головок (для патрона резьбонарезного 6162-4003):
  • головка 6251-4002 (М3);
  • головка 6251-4002М-01 (М4);
  • головка 6251-4002М-02 (М5);
  • головка 6251-4002М-03 (М6-М8);
  • головка 6251-4002М-04 (М8-М10);
  • головка 6251-4002М-05 (М10);
  • головка 6251-4002М-06 (М12);

    Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-02):
  • головка 6251-4002М-07 (М14);
  • головка 6251-4002М-08 (М16);
  • головка 6251-4002М-09 (М18-М20);
  • головка 6251-4002М-10 (М22);
  • головка 6251-4002М-11 (М24).

Похожие товары


Вертикально сверлильный станок МН25 Н-01
Вертикально сверлильный станок МН25 Н-01
Ø25мм / КонусMT3 / 2800об/м / 1.50кВт / 380В / 620кг
Артикул: 2Т150
Станок вертикально сверлильный 2Т150
Вертикально-сверлильный станок 2Т150
Ø60мм / КонусMT5 / есть / 1730об/м / 4.00кВт / 380В / 1040кг
Артикул: 925691
Станок сверлильный UNIVERSAL WD5140
Сверлильный станок Weiss Machinery WD5140
Ø40мм / КонусMT4 / есть / 1400об/м / 3.00кВт / 380В / 1250кг

Форма оплаты, порядок поставки, доставка МН25Л, гарантийные обязательства:

  • Продажа станков МН25Л осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
