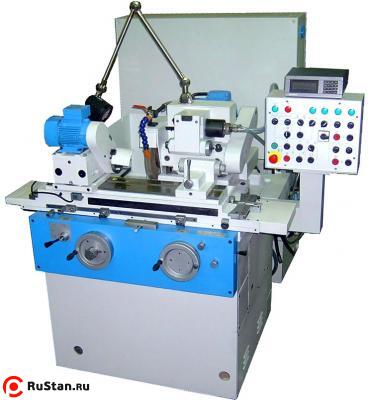

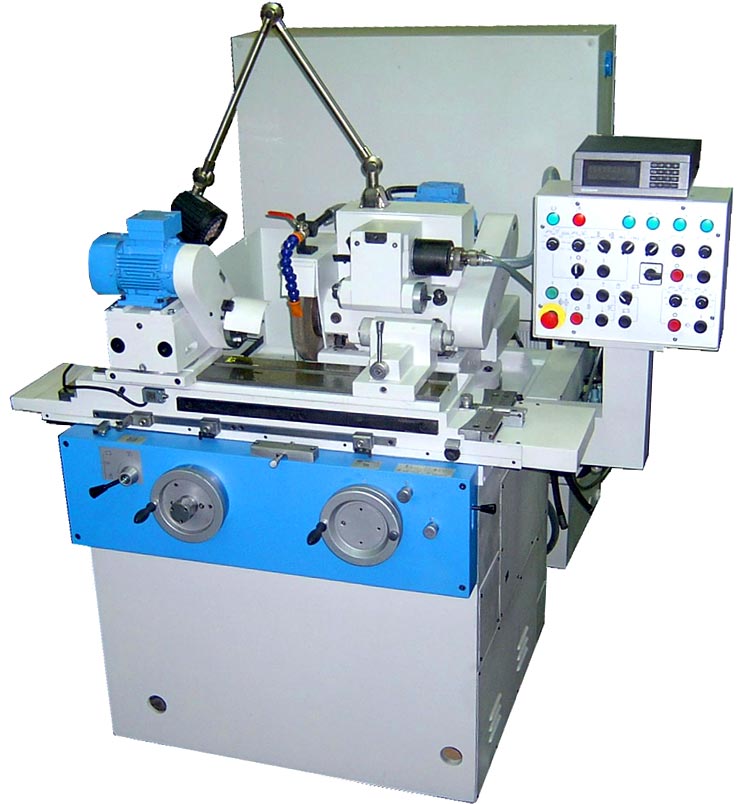

Круглошлифовальный универсальной станок (полуавтомат) VINGRIAI 3U10MSF1-350

Цена на 29.05.2017 г. - 3 179 000.00 руб. с НДС

Круглошлифовальный универсальной станок (полуавтомат) VINGRIAI 3U10MSF1-350 (класс точности «С» по ГОСТ 8-82) предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей деталей при их установке в центрах, патроне, цангах и на планшайбе.

Обработка деталей производится продольным или врезным шлифованием в ручном или полуавтоматическом режимах с управлением от надежной одно координатной системы “HEIDENHAI” ND-287B и линейного датчика LS-486C управляющей подачей шлифовальной бабкой станка, а также контроллер S7-200 фирмы “SIEMENS”, частотные привода и двигателя “LENZE”, которые дают возможности регулирования в широком диапазоне подачи шлифовальной бабки, перемещения стола и частоты вращения обрабатываемой детали. Для внутреннего шлифования используется пневмошпиндель с регулируемой частотой вращения 40000…90000 об/мин.

По отдельному заказу для показания продольного перемещения стола на станок может устанавливаться линейный датчик LS-486C (циклом обработки не управляет).

Простота обслуживания и наладки станка 3U10MSF1-350 гарантирует Вам достаточно высокую производительность и высокую точности обработки.


Особенности 3U10MSF1-350:

  • Наличие автоматизированного цикла шлифования с управлением от специального командоаппарата;
  • Бесступенчатое регулирование в широком диапазоне скоростей стола и подачи шлифовальной бабки, также частоты вращения бабки изделия и внутришлифовального шпинделя;
  • Простота обслуживания и наладки гарантирует вам достаточно высокую производительность и достичь особо высокой точности обработки.

Комплект поставки станка

  • Панель програмирования E82ZBC
  • Съёмник
  • Приспособление для правки откидное (на станке)
  • Центр
  • Оправка балансировочная
  • Наладка для патрона
  • Съёмник для центров
  • Хомутик ГОСТ 16488-70
  • Ключ
  • Виброопора ОВ-31 ТУ2-053-1656-83

Дополнительная комплектация

  • Приспособление для внутренней шлифовки
  • Наладка с планшайбой
  • Люнет открытый
  • Люнет закрытый
  • Установка прибора активного контроля
  • Комплект фланцев шлифкруга
  • Наладка с цангами
  • Приспособление правки по радиусу
  • Приспособление для правки откидное
  • Приспособление для правки поворотное
  • Приспособление для балансировки круга
  • Индикация продольного перемещения стола ( вторая ось)

Технические характеристики круглошлифовального станка VINGRIAI 3U10MSF1-250

Характеристика 3U10MSF1-250 3U10MSF1-350
Наибольший диаметр устанавливаемой детали, мм 100 100
Наибольшая длина устанавливаемой детали, мм 250 350
Наибольший диаметр шлифуемой наружной поверхности, мм 100 100
Наибольшая длина наружного шлифования, мм 225 310
Рекомендуемый диапазон диаметров шлифуемых отверстий 3-40 3-40
Наибольшая длина шлифуемого отверстия, мм 50 50
Высота центров над столом, мм 80 80
Масса 3U10MSF1-350 устанавливаемой заготовки не более, кг 10 10
Мощность электродвигателя привода шлифовального круга, кВт 2,2 2,2
Отклонение от круглости в центрах, мкм 0,4 0,4
Отклонение от круглости в патроне, мкм 0,6 0,6
Отклонение от прямолинейности образца, мкм 1,0 1,0
Шероховатость наружной поверхности, Ra 0,04 0,04
Шероховатость внутренней поверхности, Ra 0,08 0,08
Шероховатость торцевой поверхности, Ra 0,16 0,16
Масса 3U10MSF1-350 , кг 1900 2050
Длина станка, мм 1890 1890
Ширина станка, мм 1640 1640
Высота станка, мм 1740 1740

Похожие товары

Форма оплаты, порядок поставки, доставка VINGRIAI 3U10MSF1-350, гарантийные обязательства:

  • Продажа станков VINGRIAI 3U10MSF1-350 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
