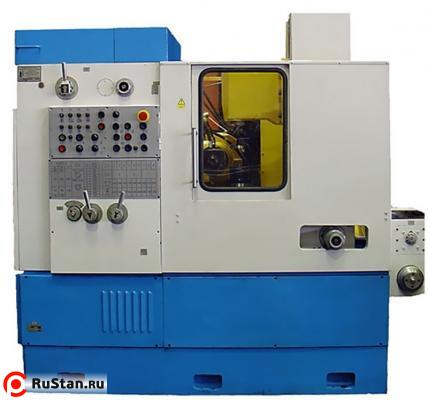

Универсальный зубофрезерный полуавтомат 53В30П-22

Цена на 15.11.2018 г. - 4 060 000.00 руб. с НДС

  • Описание
  • Комментарии
  • Отзывы

Полуавтомат универсальный зубофрезерный 53В30П-22 предназначен для обработки прямозубых и косозубых колёс, звёздочек, червячных колёс червячными фрезами методом обката.

Особенности станка:

  • Полуавтомат имеет компоновку с вертикальной осью изделия и подвижным столом. В шпинделе стола вмонтирован гидроцилиндр зажима заготовок.;
  • Полуавтомат 53В30П оснащен релейной системой управления;
  • Полуавтомат 53В30П-22 оснащен программируемым контроллером и приводами фирмы SIEMENS;
  • Регулирование частоты вращения шпинделя фрезы, а также величин осевой и радиальной подачи осуществляется бесступенчато асинхронными двигателями или серводвигателями (в зависимости от исполнения), питаемых от частотных преобразователей;
  • Высокая статическая и динамическая жесткость за счет рациональной формы направляющих стойки и каретки суппорта, увеличения жесткости основных формоопределяющих узлов;
  • Для использования всей длины режущей кромки червячной фрезы предусмотрено периодическое перемещение вдоль оси (шифтинг);
  • На полуавтоматах возможна установка тангенциального суппорта, что позволяет производить тангенциальную подачу вдоль оси фрезы (исполнение 53В30П-10);
  • Полуавтоматы имеют централизованную систему смазки.

Технические характеристики зубообрабатывающего полуавтоматического станка 53В30П-22

Характеристика 53В30П-22
Наибольший наружний диаметр нарезаемого колеса, мм. 320
Наибольший модуль обрабатываемых зубчатых колес, мм, 6
Наибольший угол наклона нарезаемых зубьев, град. 60
Наибольшая ширина венца обрабатываемых зубчатых колес, мм. 220 (прямой зуб)
Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм. 250
Расстояние между осями стола и инструмента, мм. 30 - 250
Наибольшие размеры устанавливаемых червячных фрез (D х L), мм. 160 х 160 (220*)
Наибольшее перемещение червячной фрезы вдоль оси (шифтинг), мм. 75
Диапазон чисел оборотов червячной фрезы, мин-1 50 - 500
Диапазон вертикальных подач, мм/мин. 0,63 - 7,3
Диапазон радиальных подач, мм/мин 1 - 16
Диапазон тангенциальных подач, мм/об. 0,26 - 2,3 (для 53В30П-10)
Мощность привода главного движения, кВт 3,2/4,2 (4,0/4,75 53В30П-10); 7,5*
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2300 х 1300 х 1950
Масса 53В30П-22 53В30П-22 , кг. 5100

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Форма оплаты, порядок поставки, доставка 53В30П-22 , гарантийные обязательства:

  • Продажа станков 53В30П-22 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
