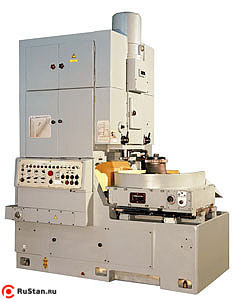

Зубодолбежный полуавтомат 5А140П

Цена на 11.12.2016 г. - 4 000 000.00 руб. с НДС

Полуавтомат зубодолбежный 5А140П предназначен для нарезания цилиндрических зубчатых колес наружного и внутреннего зацепления в индивидуальном и серийном производстве.

Нарезание зубчатых колес производится методом обкатки заготовки долбяком. Полуавтомат имеет вертикальную компоновку.

На полуавтомате можно производить черновую, получистовую (под последующее шевингование) и чистовую обработку в один, два и три прохода. Обработка осуществляется по автоматическому циклу со сменой режимов резания, включая отвод и подвод заготовки к инструменту и от него. Отводное движение при холостом ходе осуществляется инструментом. Для закрепления заготовки предусмотрен гидравлический зажим.

При работе по автоматическому циклу в несколько проходов предусмотрено автоматическое переключение скорости резания и круговой подачи при переходе с черновых проходов на чистовой.

Для повышения стойкости долбяка при нарезании малозубых колес и колес внутреннего зацепления предусмотрен диагональный отвод долбяка во время холостого хода. Осуществляется это путем перемещения стойки в поперечном направлении. Бесступенчатое регулирование круговой подачи позволяет выбрать оптимальные режимы обработки.

Установка на межцентровое расстояние и врезание на глубину зуба осуществляется столом, перемещающимся по плоским горизонтальным направляющим станины. Радиальное врезание осуществляется клиновой ползушкой, которая перемещается гидравлическим цилиндром. Значительная мощность электродвигателя главного привода, высокие скорости и достаточная общая жесткость полуавтомата позволяет производить обработку на повышенных режимах.


Технические характеристики зубообрабатывающего станка 5А140П

Характеристика 5А140П
Наибольший диаметр обрабатываемого зубчатого колеса при наружном и внутреннем зацеплении, мм. 500
Наибольшая ширина нарезаемого венца, мм. 100
Наибольший модуль нарезаемых зубчатых колес, мм. 8
Диаметр фланца шпинделя изделия или рабочего стола, мм. 560
Базирующее отверстие в столе или фланце шпинделя изделия, мм. 110
Глубина выточки, мм. 25
Конус Морзе в шпинделе инструмента 5
Расстояние от нижней плоскости основания до рабочей поверхности стола, мм. 920
Величина смещения стойки при отводе инструмента под углом, мм. ±20
Перемещение стола относительно инструмента, мм. 355
Скорость быстрого перемещения стола, мм/мин. 1,5
Автоматический отвод-подвод стола есть
Цена деления лимба и нониуса установки межцентрового расстояния, мм 0,01
Быстрое наладочное вращение стола, об/мин 4,5
Расстояние от оси стола до оси инструмента, мм.
       - наименьшее 0
       - наибольшее 355
Расстояние между зеркалом стола и торцом шпинделя инструмента, мм
       - наименьшее 120
       - наибольшее 270
Наибольший ход шпинделя (инструмента), мм 125
Перемещение шпинделя, мм 150
Отвод инструмента при холостом ходе, мм 0,5
Мощность электропривода, кВт 4/4,5/7,5
Число ступеней двойных ходов 18
Пределы чисел двойных ходов в мин 55…560
Пределы круговых подач, мм/мин. 6…590
Пределы радиальных подач, мм/дв. ход 0,02…0,2
Габаритные размеры станка без выносных элементов, мм.
       - длина 1975
       - ширина 1690
       - высота 2510
Масса 5А140П станка, кг 7500

Форма оплаты, порядок поставки, доставка 5А140П, гарантийные обязательства:

  • Продажа станков 5А140П осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
