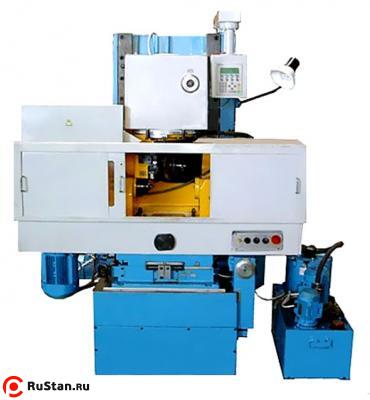

Зубошлицефрезерный полуавтомат ВСН-613 NC22

Цена на 04.12.2016 г. - 10 028 540.00 руб. с НДС

Полуавтомат зубошлицефрезерный ВСН-613 NC22 повышенной точности предназначен для нарезания шлицевых валов, прямозубых и косозубых цилиндрических зубчатых колес и червячных колёс червячными фрезами методом обкатки. Возможно экспортное и тропическое исполнение.

Полуавтомат ВСН-613 NC22 оснащен программным контролером и приводами SIEMENS.



Технические характеристики ВСН-613 NC22
Характеристика Значение
Наибольший диаметр устанавливаемой заготовки, мм 320
Наибольшая длина устанавливаемой заготовки, мм 710
Наибольший диаметр нарезаемых зубчатых колес, мм 125
Наибольшая длина нарезаемых шлицев, мм 500
Модуль обрабатываемых зубчатых колес, мм 6
Наибольший угол наклона зубьев обрабатываемых зубчатых колес, град 45
Наибольшая длина устанавливаемых червячных фрез, мм 160
Наибольшая диаметр устанавливаемых червячных фрез, мм 160
Предельное расстояние между осями заготовки и инструмента (для прямозубых), мм 30 - 210
Внутренний конус в шпинделе по ГОСТ 25557-82 Морзе 5-АТ7
Наибольшее осевое перемещение фрезы (шифтинг), мм 75
Диаметр сквозного отверстия в шпинделе, мм 72
Диапазон частот вращения шпинделя фрезы, мин-1 63 - 315
Диапазон рабочих продольных (осевых) подач, мм/мин 1,5 – 1700
Диапазон радиальных подач, мм/мин 1 - 500
Мощность главного привода, кВт 7,5
Количество управляемых осей координат 3
Габариты (ДхШхВ), мм 2600х1910х1950
Масса, кг 5200

Похожие товары

Артикул: ВСН-932 NC2
7 110 848p
Артикул: ВСН-150 CNC22
12 980 005p

Форма оплаты, порядок поставки, доставка ВСН-613 NC22, гарантийные обязательства:

  • Продажа станков ВСН-613 NC22 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
