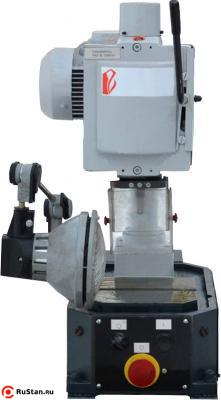

Настольный резьбонарезной станок ВСН-12

Цена на 19.11.2017 г. - 170 300.00 руб. с НДС

Настольный резьбонарезной ВСН-12 предназначен для нарезания правозаходных метрических резьб машинно-ручными метчиками в условиях индивидуального пользования.

Особенности конструкции:

  • Уникальная резьбонарезная головка с приводом от одного клинового ремня и с одной рукояткой управления;
  • Перемещение выдвижной пиноли;
  • Нарезание глухих резьб производится по регулируемым упорам, ограничивающим ход шпинделя на длину нарезаемой резьбы;
  • Ввод режущего инструмента (метчика) производится вручную;
  • Автоматический реверс направления вращения обратного хода происходит с помощью специальных муфт;
  • Электрооборудование с устройством защитного отключения, обеспечивающего безопасность;

Технические характеристики ВСН-12
Характеристика Значение
Диапазон нарезаемой резьбы 3 - 8 мм.
Шаг нарезаемой резьбы, мм. 0.5 - 1.25
Ход шпинделя, мм. 30
Расстояние от оси шпинделя до колонны, мм. 170
Расстояние от торца шпинделя до стола, мм. 200 (до оправки 160)
Конус шпинделя Морзе 2
Количество скоростей вращения шпинделя 4
Частота вращения шпинделя, мин -1 600, 750 (прямой ход); 650, 856 (обратный ход)
Подача при нарезании резьбы ручная
Размер рабочей поверхности стола, мм. 200 х 200
Количество Т-образных пазов 1
Ширина Т-образного паза 14Н9 (ГОСТ 1574-91)
Класс точности Н (ГОСТ 8-82)
Мощность привода главного движения, кВт 0,55
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 730 х 362 х 718
Масса ВСН-12 , кг. 93

Комплект поставки станка:

  • Станок в сборе;
  • Патрон сверлильный 10-В16 (ГОСТ 8522-79);
  • Оправка 2 шт.
  • Светильник.

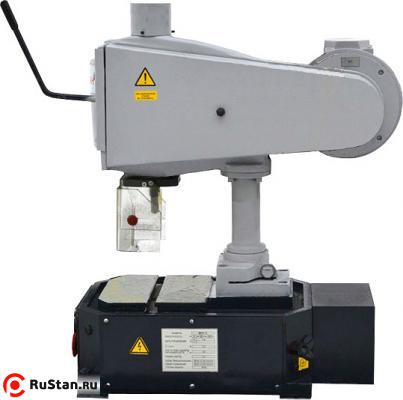

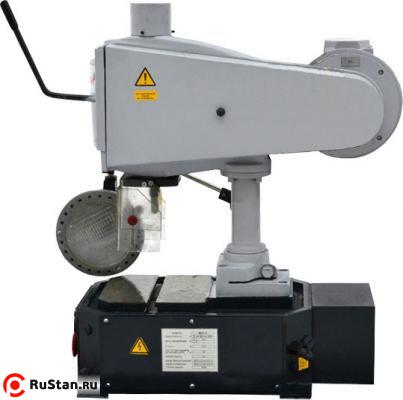

 Станок настольный резьбонарезной ВСН-12

Регулировка ВСН-12

Настройка величины осевого хода шпинделя осуществляется винтами 6

  • отвернуть колпачковую гайку 2
  • снять кожух 1
  • отвернуть гайки 5
  • винтами 6 отрегулировать необходимый ход и законтрить гайками 5
  • установить кожух, закрепить

Регулирование натяжения ремня

  • отвернуть колпачковые гайки (слева и справа) и винты передней крышки
  • снять правый и левый кожух и переднюю крышку
  • отпустить болт крепления вилки 4 (на которой смонтирован механизм натяжения)
  • установить ремень на нужную ступень
  • регулировку натяжения производят со стороны кожуха 1, прикрепляя к середине ремня проволоку диам. 0,5-0,6 мм, к которой прикладывают усилие 7Н (для нового ремня) или 5Н (для приработанного ремня).
