Цена для юр. и физ. лиц
759 150 руб.
с НДС - на 28.03.2024 г.
  • Описание
  • Комментарии
  • Отзывы

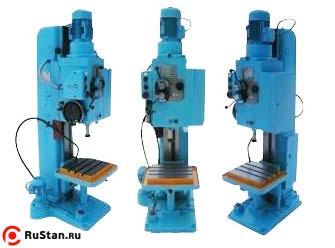

Резьбонарезной автомат МН56 предназначен для нарезания резьбы метчиком в изделиях из черных и цветных металлов в условиях мелкосерийного, серийного и массового производства.

Особенности конструкции:

Станок МН56 работает как в полуавтоматическом, так и в автоматическом режимах и может быть использован в автоматических линиях.

В станке имеются блокировочные устройства для предохранения метчика от поломки при перегрузке его по осевому усилию и крутящему моменту.

Шпиндель вращается от электродвигателя через шестискоростную коробку передач.

Управление коробкой передач однорукояточное.

Настройка подачи шпинделя станка МН56 на необходимый шаг резьбы производится двумя сменными шестернями гитары и рукояткой переключения механизма подачи.

По особому заказу изготавливается наладка на левую резьбу, на мелкие метрические, дюймовые и трубные резьбы.


Технические характеристики МН56

Характеристика Значение
Диапазон нарезаемой резьбы М6 - М18
Шаг нарезаемой резьбы, мм. 1; 1,25; 1,5; 1,75; 2; 2,25; 3; 3,5
Ход шпинделя, мм. 150
Расстояние от оси шпинделя до колонны, мм. 200
Наибольший ход резьбонарезной голоки, мм. 300
Расстояние от торца шпинделя до стола, мм. 100 - 650
Конус шпинделя Морзе 2АТ6 (ГОСТ 25557-82)
Количество скоростей вращения шпинделя 9
Диапазон частот вращения шпинделя, об./мин. 90 - 1400
Подача при нарезании резьбы автомат
Размер рабочей поверхности стола, мм. 320 х 360
Наибольшее вертикальное перемещение стола, мм. 350
Мощность привода главного движения, кВт 1,3
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 870 х 650 х 2125
Масса МН56 , кг. 480

Комплект поставки

  • Станок в сборе;
  • Комплект сменных шестерен;
  • Патрон предохранительный Конус Морзе 2АТ6 для метчиков М6-М18;
  • Комплект сменных втулок для предохранительного патрона (6 шт.);
  • Клин 7851-0012;
  • Слесарно-монтажный инструмент;
  • Руководство по эксплуатации.
