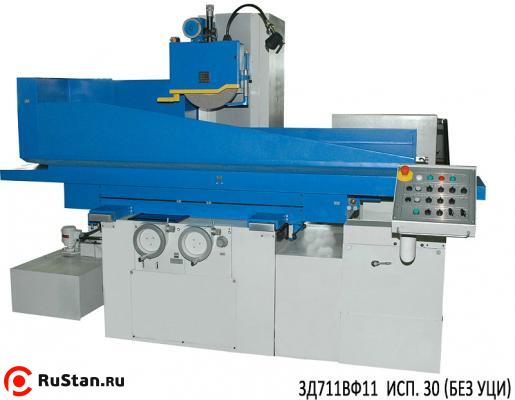

Плоскошлифовальный станок 3Д711ВФ11 х30

Цена на 21.02.2017 г. - 2 913 044.00 руб. с НДС

Плоскошлифовальный станок 3Д711ВФ11 х30 предназначен для для шлифования абразивным или алмазным кругами плоских поверхностей деталей, закрепленных на зеркале стола, магнитной плите или в приспособлении.

Рациональные конструкции станины 3Д711ВФ11 х30, салазок крестового суппорта стола и шлифовальной головки обеспечивают высокую жесткость и виброустойчивость станков, что гарантирует высокую точность и чистоту поверхностей обрабатываемых изделий.


Выпускается в исполнениях 30 (без УЦИ) и 31 (с УЦИ).

Особенности конструкции:

  • Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
  • Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
  • Все рабочие перемещения станков автоматизированы;
  • Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF;
  • Базовые детали из чугуна

    Технические характеристики плоскошлифовального станка 3Д711ВФ11
    Характеристика Значение
    Размер рабочей поверхности стола, мм. 200 х 630
    Класс точности В (ГОСТ 8-82)
    Наибольшее расстояние от зеркала стола до оси шпинделя, мм. 550
    Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 300 х 76 х 63
    Наибольшее продольное перемещение стола, мм. 670
    Наибольшее перемещение суппорта, мм. 245
    Рабочие подачи стола, м/мин 2 - 30
    Рабочие подачи суппорта, мм/ход 0,3 - 40
    Величина подачи шлифовальной головки, мм. 0,002 - 0,08
    Масса заготовки, кг. 200 (с приспособлением и магнитной плитой)
    Плоскостность, полученная на образце изделия, мкм. 4
    Параллельность, полученная на образце изделия, мкм. 5
    Шероховатость поверхности, полученная на образце изделия, Ra 0,16
    Размер образца изделия (определение точностных характеристик), мм. 380 х 120 х 120
    Мощность привода главного движения, кВт 4
    Наибольшие размеры обрабатываемых поверх-й:
    Длина,мм
    Ширина,мм
    Высота(от зерк.стола),мм

    630;
    200/280(без вых. шлиф.кр.);
    400;
    Напряжение питания, В 380
    Габаритные размеры (LxBxH), мм. 2715х1788х2035
    (2790х1940х2260 в упаковке)
    Масса, кг. 2950
    (3550 брутто)

    Комплект поставки

    • Станок в сборе;
    • Система охлаждения с насосом подачи СОЖ и магнитным сепаратором очистки;
    • Гидростанция привода стола и смазки;
    • Пульт управления;
    • Электрошкаф;
    • Опора регулируемая 3Е711В.90.0.010 – 5 шт.;
    • Оправка ОШ-450.90.0.201.1– 1 шт.;
    • Прихват 3Е711ВФ1.90.0.204-02 - 2 шт.;
    • Приспособление (державка) для правки шлифовального круга 3Е70.П30-01 – 1 шт.;
    • Фланец шлифовального круга (в комплекте со шлифовальным кругом установлен на станке) - 1 шт.;
    • Фланец шлифовального круга (без шлифовального круга, в ящике ЗИП) - 1 шт.;
    • Быстроизнашиваемые запасные части, инструмент и принадлежности;
    • Руководство по эксплуатации.

    Дополнительная оснастка (поставляется за отдельную плату)

    • электромагнитная плита 7208-0060 исп. 05;
    • приспособления для профильного шлифования, расширяющие технологические возможности.;
  • Похожие товары

    Артикул: ITA3A1640
    Плоскошлифовальный станок JET JPSG-1640AH
    Плоскошлифовальный станок JET JPSG-1640AH
    1020мм / х406мм / 380В / 6.40кВт / 4000кг
    2 835 000p
    Артикул: ITATD1640
    Плоскошлифовальный станок JET JPSG-1640TD
    Плоскошлифовальный станок JET JPSG-1640TD
    1020мм / х406мм / 380В / 6.40кВт / 4000кг
    3 102 000p

    Форма оплаты, порядок поставки, доставка 3Д711ВФ11 х30, гарантийные обязательства:

    • Продажа станков 3Д711ВФ11 х30 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
    • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
    • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
    • Транспортные расходы по доставке товаров оплачивает Покупатель.
    • Гарантия на все товары 12 мес.
    • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
