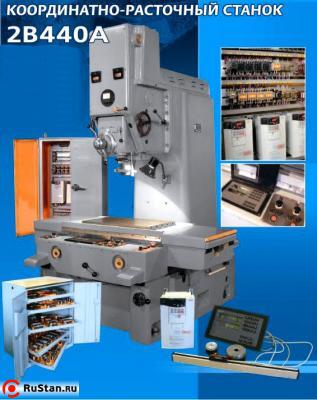

Координатно-расточной станок 2В440А с УЦИ, 2В440АФ10

Цена на 24.03.2017 г. - запросить цену

Координатно-расточной станок 2В440А, 2В440АФ10 предназначен для обработки отверстий с точным расположением осей и для легких фрезерных работ. Наличие точных измерительных приборов дает возможность использовать станок для точных измерений. Для обработки наклонных отверстий и отверстий, заданных в полярной системе координат, к станку прилагаются поворотные столы (за отдельную плату).

Станок 2В440А - одноколонного типа, имеет прямоугольный стол с продольным и поперечным перемещением. Предусмотрено установочное перемещение. Рабочее и ускоренное перемещение стола осуществляются независимо в продольном и поперечном направлениях асинхронными электроприводами с широким диапазоном регулирования, позволяющими повысить жесткость и производительность станка при фрезеровании.

Точная установка стола на заданную координату производится вручную, маховичком. Станок снабжен устройством цифровой индикации, дающим возможность оператору производить установку координат с дискретностью 0,001 мм в двух взаимно перпендикулярных направлениях.

Вращение шпинделя осуществляется от регулируемого электропривода переменного тока через трехступенчатую коробку скоростей. Подачи шпинделя регулируются бесступенчато при помощи фрикционного вариатора. Имеется механизм автоматического отключения подачи шпинделя на заданной глубине. В станке предусмотрены зажимы стола, салазок и шпиндельной бабки.


Технические характеристики расточного станка 2В440А

Характеристика 2В440А
Рабочая поверхность стола (длина х ширина), мм 800x400
Наибольшее перемещение стола, мм:
продольное
поперечное

710
400
Расстояние от зеркала стола до торца шпинделя, мм:
наибольшее
наименьшее

158
630
Вылет оси шпинделя, мм 500
Внутренний конус шпинделя (специальный) 5
Класс точности по ГОСТ 8-71 А
Наибольший диаметр сверления по стали в сплошном материале, мм 25
Наибольший диаметр расточки, мм 250
Наибольший конус закрепляемого инструмента Морзе 4
Число Т-образных пазов на столе 5
Пределы чисел оборотов шпинделя в минуту 50..2000
Пределы подач на один оборот шпинделя мм/об. 0.13-0.16
Величина быстрого перемещения стола и салазок, мм/мин 800
Рабочая скорость перемещения стола (салазок), мм/мин 16...315
Допустимый вес обрабатываемого изделия при установке на столе станка, кг 320
Цена деления отсчетного устройства установки координат, мм 0,001
Мощность электродвигателя привода шпинделя, кВт 2,2
Точность установки координат станка, мм 0,005
Точность межосевых расстояний отверстий образца после чистовой обработки, мм 0,008
Постоянство диаметра расточенного отверстия, мм 0,004
Габарит станка, включая ход стола и салазок (длина х ширина х высота), мм 2520 х 2195 х 2430

Оснастка и оборудование к 2В440А поставляемое за доп. плату

  • Поворотный стол (глобусный стол) диаметром от 250 до 530мм
  • Комплект инструмента

Форма оплаты, порядок поставки, доставка 2В440А с УЦИ, гарантийные обязательства:

  • Продажа станков 2В440А с УЦИ осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
