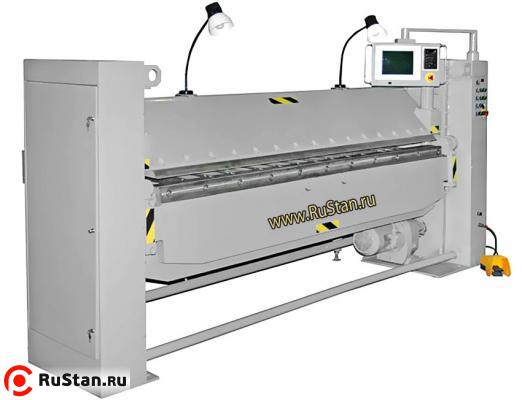

Листогибочная машина ЛГМ 6х1600

Цена на 09.12.2016 г. - 1 162 200.00 руб. с НДС

Листогибочная машина ЛГМ 6х1600 предназначена для изготовления различных деталей методом холодной гибки металла под различными углами.

В состав листогибочной машины ЛГМ 6х1600 входят: станина, прижимная и гибочная балки, привод прижимной и гибочной балок, задний упор.
Привод электромеханический, что исключает использование сжатого воздуха.

С помощью листогибочных машин можно гнуть лист металла различной толщины. Такие листогибочные станки применяются к напримеру, для производства воздуховодов и других элементов вентиляции.

Благодаря наличию электромеханического привода, листогибочная машина ЛГМ 6х1600 отличается компактными размерами и небольшим весом.


Листогибочные машины с ЧПУ

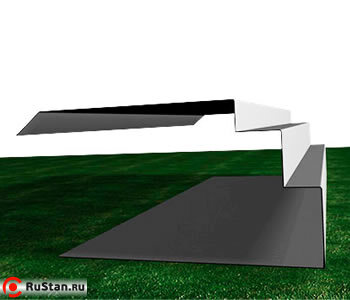

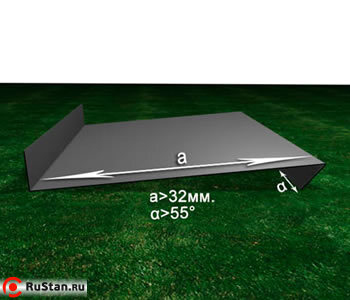

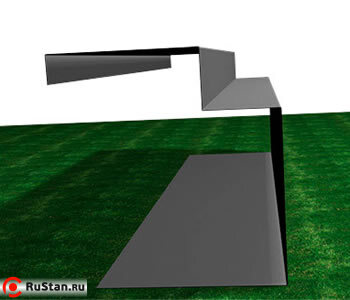

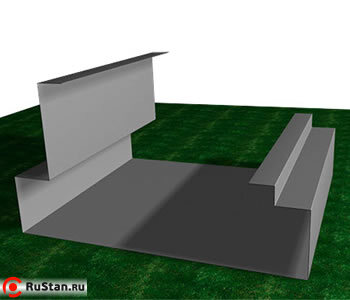

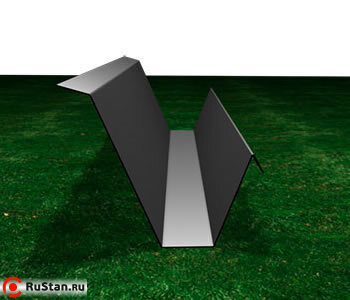

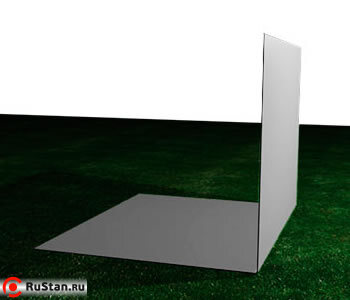

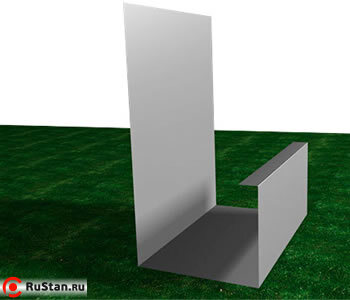

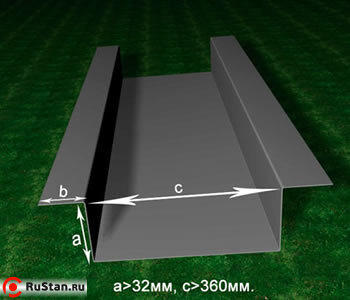

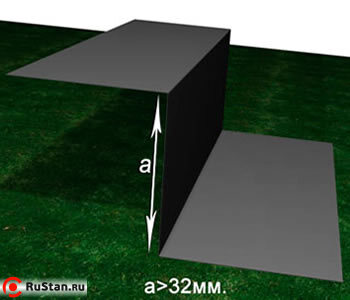

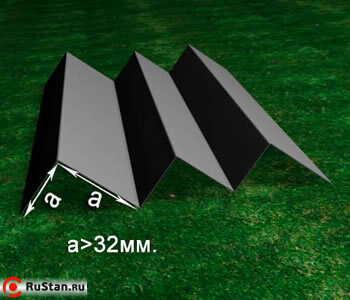

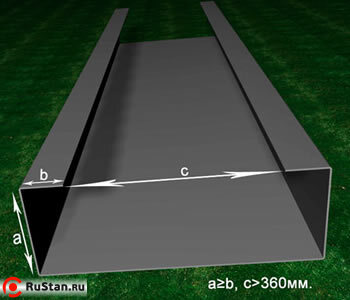

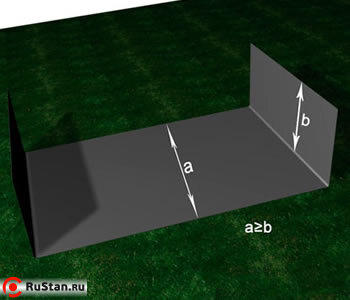

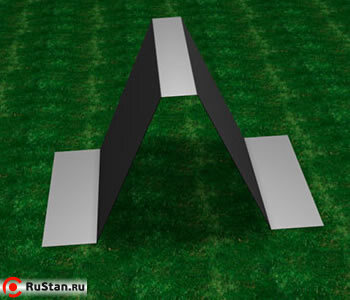

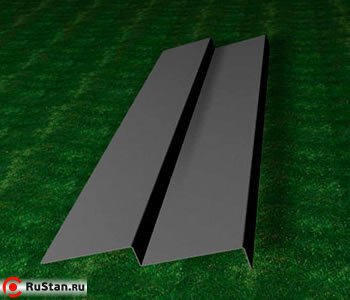

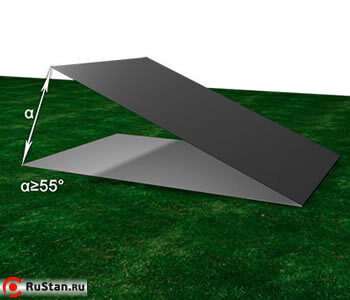

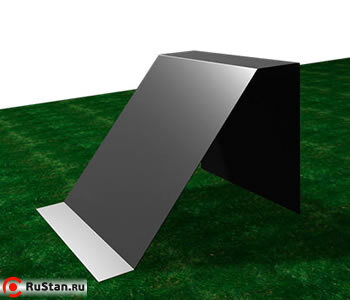

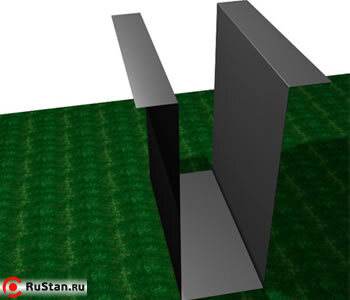

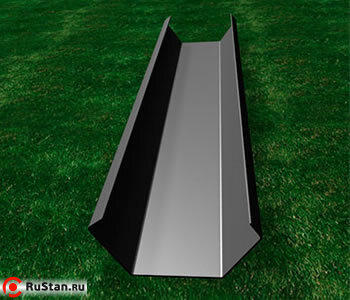

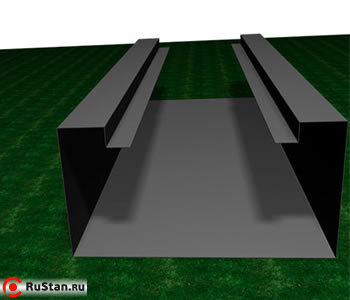

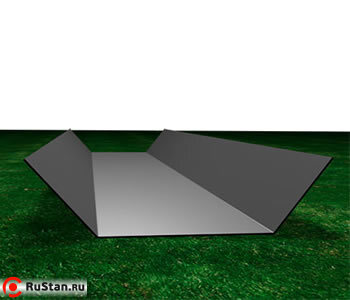

Профили, получаемые с поставляемыми и с листогибочными машинами оправками и изготовленными по спец. заказу:

Профили

Листогибочные оправки на прижимную балку для листогибочных машин серии ЛГМ

1. Базовая комплектация
Базовая комплектация листогиба

2. Сегментные оправки типа «Сапожок»
Оправки позволяют получать коробчатые профили разных размеров.
Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500.
Сегментные оправки типа Сапожок
Может применяться на любой серийной листогибочной машине вместо оправок базовой комплектации.

3. По желанию заказчика машина может быть укомплектована прижимной балкой специальной формы.
Прижимная балка специальной формы
Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500.
Используется для обработки металла толщиной не более 1,5мм, в основном при изготовлении вентиляционных воздуховодов.

4. По желанию заказчика машина может быть укомплектована ЧПУ стоимостью 158 000 руб. с НДС.

Электромеханический задний упор для листогибочных машин серии ЛГМ.

Электромеханический задний упор для листогибочных машин серии ЛГМ
За дополнительную плату, к листогибочной машине ЛГМ 6х1600 можно заказать электромеханический задний упор (макс.ход 1190мм - 208 000 руб., макс.ход 2300мм - 326 100 руб.).
Упор предназначен для организации мерной гибки деталей. Управляется с пульта расположенного рядом с панелью управления листогибочной машины, либо параметры задаются с помощью программы на мониторе (для моделей с ЧПУ).Задание параметров - в цифровом виде.

Технические характеристики электромеханического заднего упора ЛГМ

Максимальный ход упора (длина заготовки) мм 1200
Пределы установки размеров min/max мм 30/1200
Дискретность мм 1
Повторяемость инкремент ±1
Тип привода Электромеханический с частотным управлением
Максимальное время исполнения при 50 Гц/при 75 Гц, сек 90/62
Потребляемая электрическая мощность, Вт 250
Следящее устройство - Измерительная магнитная система MTS-MP200
Точность, мм/м ±0.4
Ширина B, мм 2000\1780\1350
Длина L, мм 950
Высота H, мм 100
Вес, кг 150

Сравнительная техническая характеристика листогибочной машины ЛГМ 6х1600

Характеристики ЛГМ 2,5 х 2500 ЛГМ 3 х 2000 ЛГМ 4 х 2500 ЛГМ 5 х 2000 ЛГМ 6 х 1600 ЛГМ 6 х 2000
Толщина изгибаемого листа с пределом прочности 500 МПа, мм 0,5 -2,5 0,5 -3,0 0,5 -4,0 0,5 - 5,0 0,5 - 6,0 0,5 - 6,0
Ширина изгибаемого листа с пределом прочности 500 МПа, мм, максимальная 2500 2000 2500 2000 1600 2000
Угол поворота гибочной балки, градус. 0-125
Ход прижимной балки, мм. 10-135 10-135 15-175 15-175 15-175 15-175
Скорость прижимной балки, мм/с 12 12 15 15 15 15
Угловая скорость гибочной балки, градус/с 25
Высота отгибаемой кромки при максимальной толщине листа, мм. 6 толщин листа
Мощность электродвигателей, суммарная, кВт 4.5 4,5 6,2 6,2 6,2 6,2
Производительность механизма, сгибов/ч до 350
Механический регулируемый упор, мм 100-350 100-350 100-400 100-400 100-400 100-400
Работа в режиме наладки есть
Полуавтоматический режим работы с ручной подачей и удалением заготовки есть
Возможность поставки специальных оправок и инструмента для изготовления различных профилей и деталей имеется
Длина 3650 3150 3400 2900 2490 2490
Ширина 820 820 710 710 760 760
Высота 1320 1320 1520 1520 1520 1520
Масса ЛГМ 6х1600, кг 2840 2600 З230 2900 2700 2700

Похожие товары


Малогабаритная листогибочная машина МГЛ 2х2500
Малогабаритная листогибочная машина МГЛ 2х2500
↕2.0мм / ↔2500мм / 380В / 2.20кВт / 1300кг
610 000p

Листогибочная машина ЛГМ 3х2000
Листогибочная машина ЛГМ 3х2000
↕3.0мм / ↔2000мм / 380В / 4.50кВт / 2600кг
1 042 800p

Листогибочная машина ЛГМ 2,5х2500
Листогибочная машина ЛГМ 2,5х2500
↕2.5мм / ↔2500мм / 380В / 2840кг
1 082 400p

Листогибочная машина ЛГМ 1,5х3000
Листогибочная машина ЛГМ 1,5х3000
↕1.5мм / ↔3000мм / 380В / 5.50кВт / 2840кг
1 152 800p

Форма оплаты, порядок поставки, доставка ЛГМ 6х1600, гарантийные обязательства:

  • Продажа станков ЛГМ 6х1600 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
