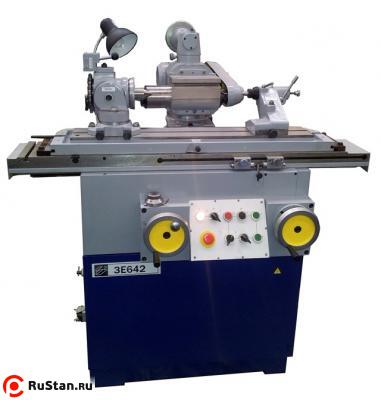

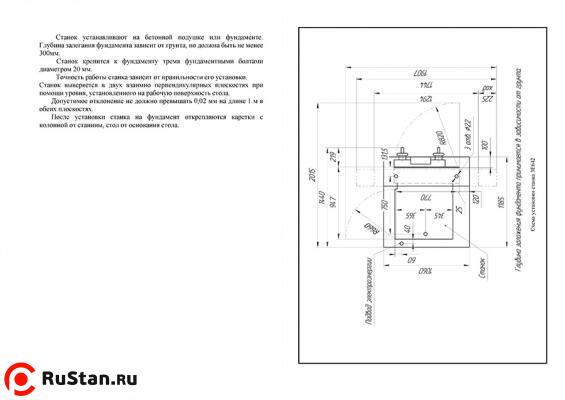

Станок заточной универсальный 3Е642

Цена на 11.12.2016 г. - 991 575.00 руб. с НДС

Универсально-заточной станок 3Е642 предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.

Особенности

  • Литая массивная чугунная станина;
  • Замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
  • Привод стола от маховика осуществляется через зубчатую передачу рейка-шестерня;
  • Двигатель шлифовального круга развернут в сторону противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
  • Продольное перемещение стола станка, вертикальное и поперечное перемещение шлифовальной бабки осуществляется вручную;
  • Установочное вертикальное перемещение шлифовальной бабки механизировано;
  • На станке возможно выполнять шлифовальные работы: круглое шлифование (наружное и внутреннее) и плоское шлифование;
  • Малые габариты станка при больших технологических возможностях;
  • Возможна обработка инструмента с применением смазочно-охлаждающей жидкости (опция).
  • Станок может быть укомплектован широким перечнем дополнительных приспособлений и оснастки, в зависимости от выполняемой технологической задачи;


Технические характеристики 3Е642
Характеристика Значение
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. 250 (330 с 3Е642Е.П32)
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. 630 (1040 с 3Е642Е.П61 и 3Е642Е.П73)
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 200х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83); 150х32х40 (остальных типов)
Наибольшее продольное перемещение стола, мм. 450
Наибольший угол поворота стола в горизонтальной плоскости, град. +45 / -45
Наибольший угол поворота стола в горизонтальной проскости по шкале точного поворота, град. +8 / -8
Наибольшее вертикальное перемещение шлифовальной головки, мм. 250
Наибольшее поперечное перемещение шлифовальной головки, мм. 230
Наибольшее смещение оси шлиф. круга в горизонтальной плоскости за счет эксцентрической плиты, мм. 345
Угол поворота шлифовальной головки в горизонтальной плоскости, град. 360
Угол поворота шлифовальной головки в вертикальной плоскости, град. +20 / -40
Размер рабочей поверхности стола, мм. 900 х 140
Ширина Т-образного паза 14Н12
Точность наружной цилиндрической повер-ти образца,мкм: -постоянство диам-ра в поперечном сечении 4
Точность наружной цилиндрической повер-ти образца,мкм: -постоянство диам-ра в продольном сечении 6
Плоскостность поверхности образца-изделия обработанной торцем круга, мкм. 6
Шероховатость обработанной поверхности образцов-изделий: -шлифование абразивным кругом, не более Ra 0,63
Шероховатость обработанной поверхности образцов-изделий: -шлифование алмазным кругом, не более Ra 0,16
Частота вращения шпинделя, мин -1 2200; 3200; 4400; 6400
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин 390
Мощность привода главного движения, кВт 1,1 / 1,5
Установленная суммарная мощность, кВт 1,28/ 1,68
Класс точности П
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1745 х 1940 х 1550
Масса, кг. 1160

Комплект поставки

  • Станок в сборе;
  • Головка шлифовальная (в составе ЗИП);
  • Бабка универсальная ВЗ-318.П1;
  • Бабка передняя ВЗ-318.П2;
  • Бабка задняя ВЗ-318.П3;
  • Упорка универсальная 3Е642Е.П4;
  • Приспособление для линейной правки круга и установки центров ВЗ-318.П5;
  • Оправка 3Е642Е.91.015;
  • Оправка 3Е642Е.91.016;
  • Ключ Д48-80;
  • Ключ 4 ВИ60-01;
  • Кожух ВЗ-318М.92.010 (для круга диам.150 мм.);
  • Кожух ВЗ-318М.92.020 (для круга диам.125 мм.);
  • Центр ВЗ-318М.90.204;
  • Центроискатель ВЗ-318М.90.203;
  • Пылеотвод ВЗ-318М.93.000;
  • Светильник;
  • Руководство по эксплуатации.

Комплектация за дополнительную плату

Подручник. Модель 3E642E.П7Подручник. Модель 3E642E.П739121p
Бабка универсальная трехповоротная. Модель 3E642E.П8Бабка универсальная трехповоротная. Модель 3E642E.П878749p
Патрон цанговый (широкодиапазонные цанги 2-20 мм.). Модель 3Е642Е.П8.055Патрон цанговый (широкодиапазонные цанги 2-20 мм.). Модель 3Е642Е.П8.05580395p
Приспособление для цилиндрической заточки спиральных сверл. Модель ВЗ-318.П10Приспособление для цилиндрической заточки спиральных сверл. Модель ВЗ-318.П1042856p
Тиски с конусным хвостовиком. Модель ВЗ-318.П11Тиски с конусным хвостовиком. Модель ВЗ-318.П1129309p
Приспособление для заточки по радиусу. Модель 3E642E.П13Приспособление для заточки по радиусу. Модель 3E642E.П13177248p
Тиски трехповоротные. Модель ВЗ-318.П16Тиски трехповоротные. Модель ВЗ-318.П1644945p
Приспособление для наружного круглого шлифования. Модель 3Е642Е.П17Приспособление для наружного круглого шлифования. Модель 3Е642Е.П17151167p
Приспособление для наружного круглого шлифования. Модель ВЗ-318.П17Приспособление для наружного круглого шлифования. Модель ВЗ-318.П17291256p
Приспособление для внутреннего шлифования. Модель 3Е642Е.П18Приспособление для внутреннего шлифования. Модель 3Е642Е.П18181489p
Приспособление для внутреннего шлифования. Модель ВЗ-318.П18Приспособление для внутреннего шлифования. Модель ВЗ-318.П18181489p
Приспособление для заточки зенкеров и ступенчатых сверл (диам. до 50 мм). Модель 3Е642Е.П19Приспособление для заточки зенкеров и ступенчатых сверл (диам. до 50 мм). Модель 3Е642Е.П19183768p
Приспособление для заточки торцовых фрез (диам. 80-400 мм). Модель 3Е642Е.П21Приспособление для заточки торцовых фрез (диам. 80-400 мм). Модель 3Е642Е.П21169462p
Приспособление для заточки по копиру. Модель 3Е642Е.П22-01Приспособление для заточки по копиру. Модель 3Е642Е.П22-01155851p
Приспособление для заточки косозубых долбяков (диам. до 100 мм). Модель 3Е642Е.П23Приспособление для заточки косозубых долбяков (диам. до 100 мм). Модель 3Е642Е.П2396094p
Приспособление для заточки инструмента по спирали. Модель ВЗ-318.П26Приспособление для заточки инструмента по спирали. Модель ВЗ-318.П26426218p
Приспособление для заточки резцов. Модель ВЗ-318.П27Приспособление для заточки резцов. Модель ВЗ-318.П27243589p
Приспособление для заточки по спирали по задней поверхности. Модель ВЗ-318.П28Приспособление для заточки по спирали по задней поверхности. Модель ВЗ-318.П28110590p
Приспособление для заточки инструмента по спирали. Модель 3Е642Е.П28Приспособление для заточки инструмента по спирали. Модель 3Е642Е.П28419001p
Стол поворотный. Модель 3Е642Е.П30Стол поворотный. Модель 3Е642Е.П3070393p
Плита магнитная синусная к столу поворотному (400х125 мм.). Модель 2C 7208-0003Плита магнитная синусная к столу поворотному (400х125 мм.). Модель 2C 7208-000385392p
Бабка задняя с регулируемой высотой центров. Модель 3Е642Е.П31Бабка задняя с регулируемой высотой центров. Модель 3Е642Е.П3147857p
Комплект подкладных плит (3 шт.). Модель 3Е642Е.П32Комплект подкладных плит (3 шт.). Модель 3Е642Е.П3247857p
Приспособление для заточки фасонных острозаточенных фрез (диам. 50-100 мм). Модель 3Е642Е.П36Приспособление для заточки фасонных острозаточенных фрез (диам. 50-100 мм). Модель 3Е642Е.П36107362p
Тиски трехповоротные (длина губок 100 мм). Модель 3Е642Е.П37Тиски трехповоротные (длина губок 100 мм). Модель 3Е642Е.П3739628p
Бабка для заточки торцовых фрез (диам. до 250 мм с конусностью 7:24). Модель 3Е642Е.П39Бабка для заточки торцовых фрез (диам. до 250 мм с конусностью 7:24). Модель 3Е642Е.П39123504p
Приспособление для заточки фрез (диам.80-400 мм) по радиусу. Модель 3Е642Е.П50Приспособление для заточки фрез (диам.80-400 мм) по радиусу. Модель 3Е642Е.П50207633p
Приспособление для затылования метчиков. Модель 3Е642Е.П51Приспособление для затылования метчиков. Модель 3Е642Е.П51371587p
Приспособление для заточки отрезных фрез (диам. 50-160 мм). Модель ВЗ-318.П53Приспособление для заточки отрезных фрез (диам. 50-160 мм). Модель ВЗ-318.П5368747p
Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П54Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П54264986p
Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П55Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П55180033p
Приспособление для заточки дисковых пил (диам. 200-450 мм) по торцу зубьев. Модель ВЗ-318.П56Приспособление для заточки дисковых пил (диам. 200-450 мм) по торцу зубьев. Модель ВЗ-318.П56192441p
Бабка задняя с большим вылетом. Модель 3Е642Е.П61Бабка задняя с большим вылетом. Модель 3Е642Е.П6143362p
Бабка передняя с большим вылетом. Модель 3Е642Е.П73Бабка передняя с большим вылетом. Модель 3Е642Е.П7338741p
Патрон магнитный. Модель 3Е642Е.П89Патрон магнитный. Модель 3Е642Е.П8988117p
Приспособление универсальное для правки круга. Модель 3Е642Е.П25Приспособление универсальное для правки круга. Модель 3Е642Е.П2581407p
