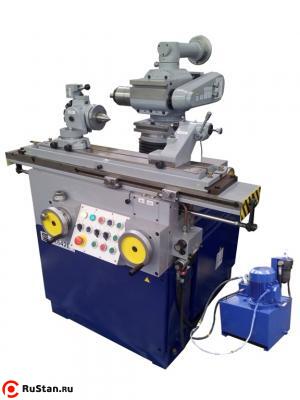

Станок заточной универсальный 3Е642Е

Цена на 21.09.2018 г. - 1 429 229.00 руб. с НДС

Универсально-заточной станок 3Е642Е предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.

Особенности

  • Литая массивная чугунная станина;
  • Гидрофицированный привод продольного перемещения стола;
  • замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
  • привод стола от маховика осуществляется через зубчатую передачу рейка-шестерня;
  • двигатель шлифовального круга развернут в сторону противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
  • Продольное перемещение стола станка, вертикальное и поперечное перемещение шлифовальной бабки осуществляется вручную;
  • Установочное вертикальное перемещение шлифовальной бабки механизировано;
  • На станке возможно выполнять шлифовальные работы: круглое шлифование (наружное и внутреннее) и плоское шлифование;
  • малые габариты станка при больших технологических возможностях;
  • Возможна обработка инструмента с применением смазочно-охлаждающей жидкости (опция).
  • Станок может быть укомплектован дополнительными приспособлениями, в зависимости от выполняемой технологической задачи;

Технические характеристики 3Е642Е
Характеристика Значение
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. 250 (330 с 3Е642Е.П32)
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. 630 (1040 с 3Е642Е.П61 и 3Е642Е.П73)
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 200х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83); 150х32х40 (остальных типов)
Наибольшее продольное перемещение стола, мм. 450
Наибольший угол поворота стола в горизонтальной плоскости, град. +45 / -45
Наибольший угол поворота стола в горизонтальной проскости по шкале точного поворота, град. +8 / -8
Наибольшее вертикальное перемещение шлифовальной головки, мм. 250
Наибольшее поперечное перемещение шлифовальной головки, мм. 230
Наибольшее смещение оси шлиф. круга в горизонтальной плоскости за счет эксцентрической плиты, мм. 345
Угол поворота шлифовальной головки в горизонтальной плоскости, град. 360
Угол поворота шлифовальной головки в вертикальной плоскости, град. +20 / -40
Размер рабочей поверхности стола, мм. 900 х 140
Ширина Т-образного паза 14Н12
Точность наружной цилиндрической повер-ти образца,мкм: -постоянство диам-ра в поперечном сечении 4
Точность наружной цилиндрической повер-ти образца,мкм: -постоянство диам-ра в продольном сечении 6
Плоскостность поверхности образца-изделия обработанной торцем круга, мкм. 6
Шероховатость обработанной поверхности образцов-изделий: -шлифование абразивным кругом, не более Ra 0,63
Шероховатость обработанной поверхности образцов-изделий: -шлифование алмазным кругом, не более Ra 0,16
Частота вращения шпинделя, мин -1 2200; 3200; 4400; 6400
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин 390
Скорость продольного перемещения (подачи) стола, м/мин 0,2 - 12
Привод продольного перемещения стола гидравлический
Мощность привода главного движения, кВт 1,1 / 1,5
Установленная суммарная мощность, кВт 2,78 / 3,18
Класс точности П
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1830 х 1940 х 1550
Масса 3Е642Е , кг. 1200

Комплект поставки

  • Станок в сборе;
  • Головка шлифовальная (в составе ЗИП);
  • Бабка универсальная ВЗ-318.П1;
  • Бабка передняя ВЗ-318.П2;
  • Бабка задняя ВЗ-318.П3;
  • Упорка универсальная 3Е642Е.П4;
  • Приспособление для линейной правки круга и установки центров ВЗ-318.П5;
  • Оправка 3Е642Е.91.015;
  • Оправка 3Е642Е.91.016;
  • Ключ Д48-80;
  • Ключ 4 ВИ60-01;
  • Кожух ВЗ-318М.92.010 (для круга диам.150 мм.);
  • Кожух ВЗ-318М.92.020 (для круга диам.125 мм.);
  • Центр ВЗ-318М.90.204;
  • Центроискатель ВЗ-318М.90.203;
  • Пылеотвод ВЗ-318М.93.000;
  • Светильник;
  • Руководство по эксплуатации.

Комплектация за дополнительную плату

Подручник. Модель 3E642E.П7 Подручник. Модель 3E642E.П7 41412p
Бабка универсальная трехповоротная. Модель 3E642E.П8 Бабка универсальная трехповоротная. Модель 3E642E.П8 83360p
Патрон цанговый (широкодиапазонные цанги 2-20 мм.). Модель 3Е642Е.П8.055 Патрон цанговый (широкодиапазонные цанги 2-20 мм.). Модель 3Е642Е.П8.055 85102p
Приспособление для цилиндрической заточки спиральных сверл. Модель ВЗ-318.П10 Приспособление для цилиндрической заточки спиральных сверл. Модель ВЗ-318.П10 45366p
Тиски с конусным хвостовиком. Модель ВЗ-318.П11 Тиски с конусным хвостовиком. Модель ВЗ-318.П11 31026p
Приспособление для заточки по радиусу. Модель 3E642E.П13 Приспособление для заточки по радиусу. Модель 3E642E.П13 187627p
Тиски трехповоротные. Модель ВЗ-318.П16 Тиски трехповоротные. Модель ВЗ-318.П16 47577p
Приспособление для наружного круглого шлифования. Модель 3Е642Е.П17 Приспособление для наружного круглого шлифования. Модель 3Е642Е.П17 160019p
Приспособление для наружного круглого шлифования. Модель ВЗ-318.П17 Приспособление для наружного круглого шлифования. Модель ВЗ-318.П17 308312p
Приспособление для внутреннего шлифования. Модель 3Е642Е.П18 Приспособление для внутреннего шлифования. Модель 3Е642Е.П18 192117p
Приспособление для внутреннего шлифования. Модель ВЗ-318.П18 Приспособление для внутреннего шлифования. Модель ВЗ-318.П18 192117p
Приспособление для заточки зенкеров и ступенчатых сверл (диам. до 50 мм). Модель 3Е642Е.П19 Приспособление для заточки зенкеров и ступенчатых сверл (диам. до 50 мм). Модель 3Е642Е.П19 194529p
Приспособление для заточки торцовых фрез (диам. 80-400 мм). Модель 3Е642Е.П21 Приспособление для заточки торцовых фрез (диам. 80-400 мм). Модель 3Е642Е.П21 179385p
Приспособление для заточки по копиру. Модель 3Е642Е.П22-01 Приспособление для заточки по копиру. Модель 3Е642Е.П22-01 164978p
Приспособление для заточки косозубых долбяков (диам. до 100 мм). Модель 3Е642Е.П23 Приспособление для заточки косозубых долбяков (диам. до 100 мм). Модель 3Е642Е.П23 101721p
Приспособление для заточки инструмента по спирали. Модель ВЗ-318.П26 Приспособление для заточки инструмента по спирали. Модель ВЗ-318.П26 451177p
Приспособление для заточки резцов. Модель ВЗ-318.П27 Приспособление для заточки резцов. Модель ВЗ-318.П27 257854p
Приспособление для заточки по спирали по задней поверхности. Модель ВЗ-318.П28 Приспособление для заточки по спирали по задней поверхности. Модель ВЗ-318.П28 117066p
Приспособление для заточки инструмента по спирали. Модель 3Е642Е.П28 Приспособление для заточки инструмента по спирали. Модель 3Е642Е.П28 443538p
Стол поворотный. Модель 3Е642Е.П30 Стол поворотный. Модель 3Е642Е.П30 74515p
Плита магнитная синусная к столу поворотному (400х125 мм.). Модель 2C 7208-0003 Плита магнитная синусная к столу поворотному (400х125 мм.). Модель 2C 7208-0003 85392p
Бабка задняя с регулируемой высотой центров. Модель 3Е642Е.П31 Бабка задняя с регулируемой высотой центров. Модель 3Е642Е.П31 50659p
Комплект подкладных плит (3 шт.). Модель 3Е642Е.П32 Комплект подкладных плит (3 шт.). Модель 3Е642Е.П32 50659p
Приспособление для заточки фасонных острозаточенных фрез (диам. 50-100 мм). Модель 3Е642Е.П36 Приспособление для заточки фасонных острозаточенных фрез (диам. 50-100 мм). Модель 3Е642Е.П36 113649p
Тиски трехповоротные (длина губок 100 мм). Модель 3Е642Е.П37 Тиски трехповоротные (длина губок 100 мм). Модель 3Е642Е.П37 41948p
Бабка для заточки торцовых фрез (диам. до 250 мм с конусностью 7:24). Модель 3Е642Е.П39 Бабка для заточки торцовых фрез (диам. до 250 мм с конусностью 7:24). Модель 3Е642Е.П39 130736p
Приспособление для заточки фрез (диам.80-400 мм) по радиусу. Модель 3Е642Е.П50 Приспособление для заточки фрез (диам.80-400 мм) по радиусу. Модель 3Е642Е.П50 219792p
Приспособление для затылования метчиков. Модель 3Е642Е.П51 Приспособление для затылования метчиков. Модель 3Е642Е.П51 393348p
Приспособление для заточки отрезных фрез (диам. 50-160 мм). Модель ВЗ-318.П53 Приспособление для заточки отрезных фрез (диам. 50-160 мм). Модель ВЗ-318.П53 72773p
Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П54 Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П54 280503p
Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П55 Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П55 190576p
Приспособление для заточки дисковых пил (диам. 200-450 мм) по торцу зубьев. Модель ВЗ-318.П56 Приспособление для заточки дисковых пил (диам. 200-450 мм) по торцу зубьев. Модель ВЗ-318.П56 203710p
Бабка задняя с большим вылетом. Модель 3Е642Е.П61 Бабка задняя с большим вылетом. Модель 3Е642Е.П61 45902p
Бабка передняя с большим вылетом. Модель 3Е642Е.П73 Бабка передняя с большим вылетом. Модель 3Е642Е.П73 41010p
Приспособление универсальное для правки круга. Модель 3Е642Е.П25 Приспособление универсальное для правки круга. Модель 3Е642Е.П25 86175p

Похожие товары

Код товара: 440
Станок заточный для дереворежущего инструмента (универсальный) ВЗ-384
Ø инстр.200мм / Ø200мм / 3550об/м / 0.55кВт / 380В / 300кг / 639997
Код товара: 456
Станок полуавтоматический заточной для протяжек ВЗ-605Ф4 c ЧПУ
Ø инстр.200мм / Ø125мм / 21000об/м / 2.20кВт / 380В / 5150кг / 11517979
Код товара: 11582
Заточной универсальный станок ВЗ-818ЕСПА с СОЖ
Ø инстр.250мм / Ø150мм / 8000об/м / 0.71кВт / 380В / 1150кг / 1555807
Код товара: 35335
Универсально-заточной станок с двухсторонним шпинделем ВЗ-304
Ø инстр.250мм / Ø200мм / 6400об/м / 1.10кВт / 380В / 1160кг / 1192607

Форма оплаты, порядок поставки, доставка 3Е642Е, гарантийные обязательства:

  • Продажа станков 3Е642Е осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
