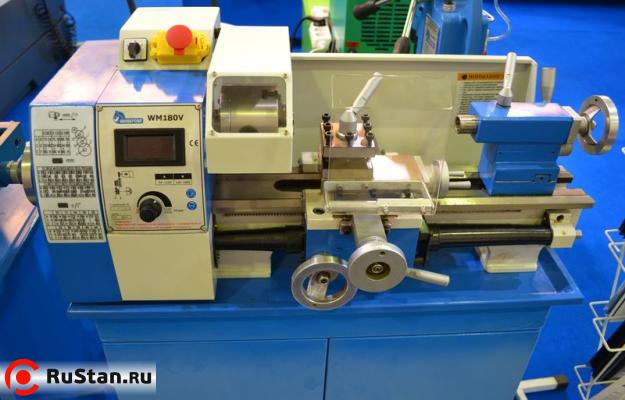

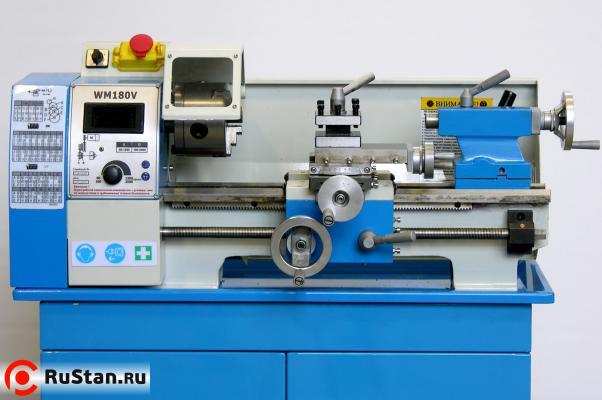

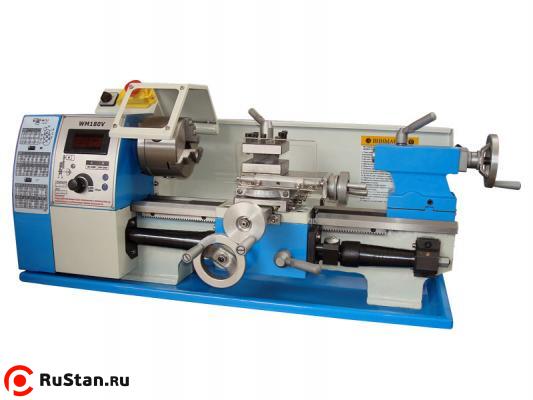

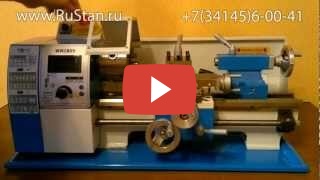

Настольный токарный станок Weiss Machinery WM-180V "Универсал"

Цена на 25.02.2017 г. - 104 194.00 руб. с НДС

Настольный токарный станок Weiss Machinery WM-180V (ВМ-180V) "Универсал" предназначен для обработки изделий из металлов, древесины и пластмасс. Технологические возможности станка могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.

Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому. Станок отлично подходит для комплектации школьных мастерских, автомастерских, НИИ.

Особенности конструкции

  • Настольный токарный станок с регулируемой частотой вращения шпинделя с возможностью нарезания как метрических, так и дюймовых резьб и точения деталей конических форм.
  • Литые чугунные базовые конструкции обеспечивают высокую жесткость и низкий уровень вибрации.
  • Направляющие станины типа "ласточкин хвост" закалены и отшлифованы.
  • Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.

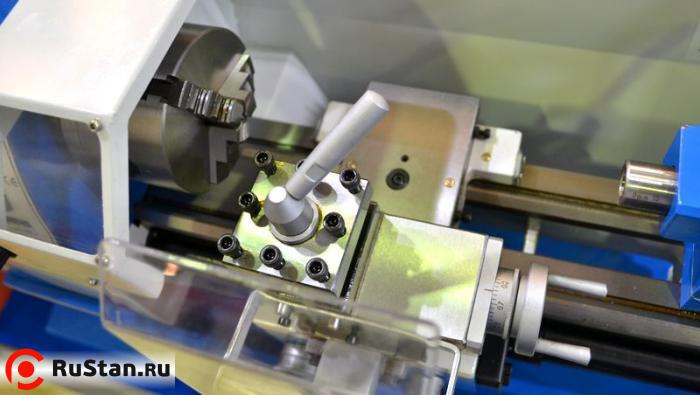

  • 4-х позиционный резцедержатель.
  • Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов.
  • Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
  • Станок позволяет производить резьбонарезание.
  • Продольная автоматическая подача.
  • Скорость продольной подачи зависит от частоты оборотов шпинделя.

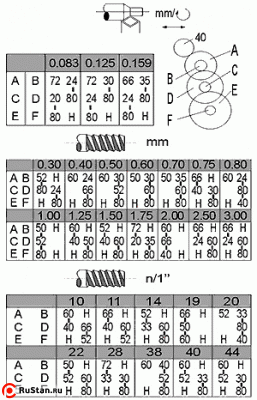

  • Выбор режима (шага) резьбонарезания осуществляется при помощи сменной гитары.

Комплектность

  • Станок настольный токарный в сборе.
  • Индикатор числа оборотов шпинделя.
  • Защитный экран.
  • Задняя стенка ограждения.
  • Поддон под стружки.
  • Инструмент для обслуживания станка в ящике.
  • Упаковка. Фанерный ящик.

Описание конструкции

Передняя бабка закреплена на станине четырьмя болтами. В ней установлен шпиндель на двух прецизионных конических роликовых подшипниках и расположены механизмы привода шпинделя и привода подач. Корпус передней бабки изготовлен из высокосортного чугуна, обеспечивающего низкую вибрацию при работе. Шпиндель передает крутящий момент обрабатываемой детали посредством зажимного устройства.

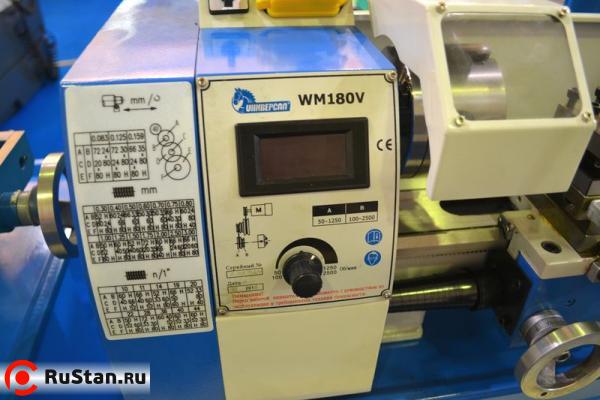

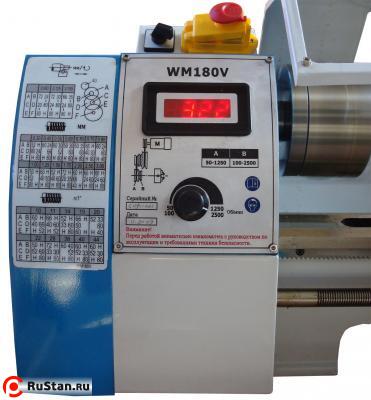

На панели управления расположены кнопки включения – отключения, переключатель изменения направления вращения, регулятор скорости вращения и другие органы управления станком.

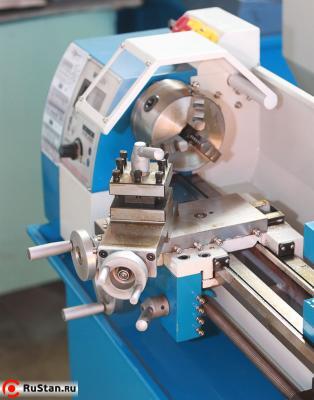

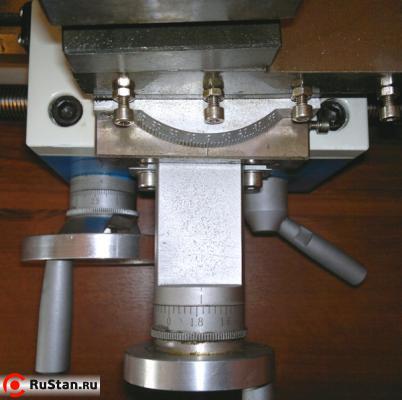

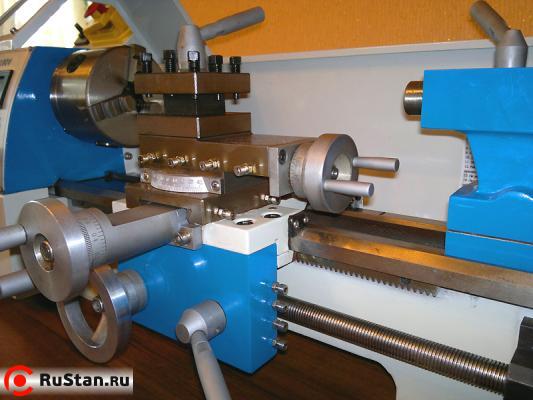

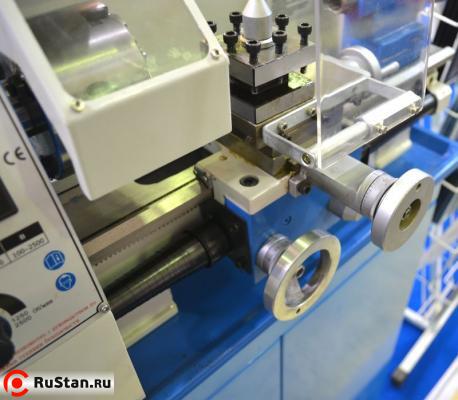

СУППОРТ ТОКАРНОГО НАСТОЛЬНОГО СТАНКА WM180V УниверсалСуппорт изготовлен из высокосортного чугуна. Продольные направляющие суппорта отшлифованы и точно сопряжены с V-образными направляющими станины. Необходимый зазор между направляющими станины и суппорта обеспечивается прижимными планками, расположенными на нижней плоскости суппорта.

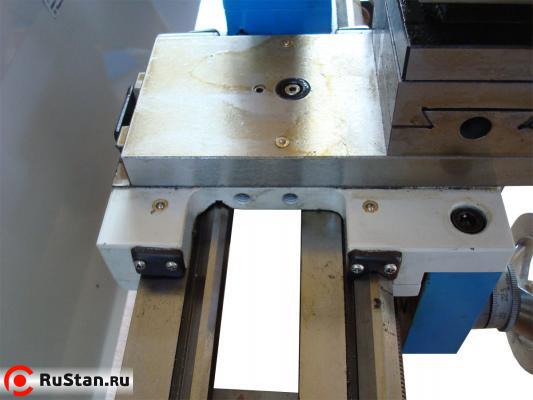

Станина станка изготовлена из высокосортного чугуна. Конструкция станины, усиленная поперечными ребрами жесткости, обеспечивает низкую вибрацию и хорошую жесткость. Две продольные V-образные направляющие и две плоские направляющие станины термически обработаны и выполнены с высокой точностью. Это обеспечивает хорошее базирование для перемещения суппорта и соосность задней бабки со шпинделем. Станина является основным элементом для размещения на ней всех остальных узлов станка.

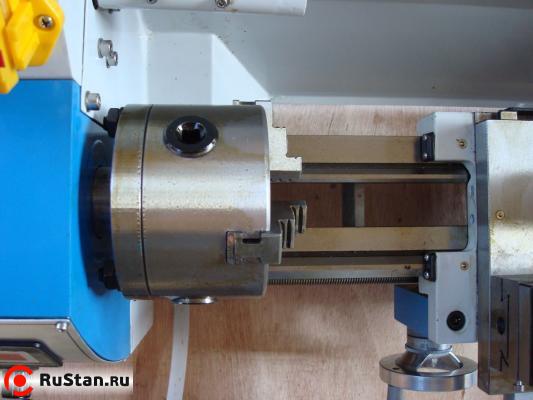

Универсальным 3-х кулачковым патроном можно зажимать круглые, треугольные и шестигранные заготовки. С патроном поставляются два типа кулачков: прямые и обратные.

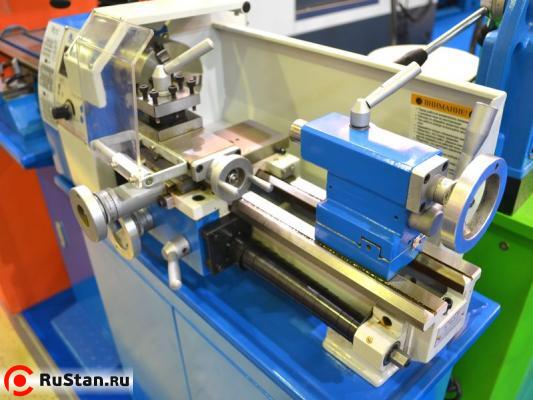

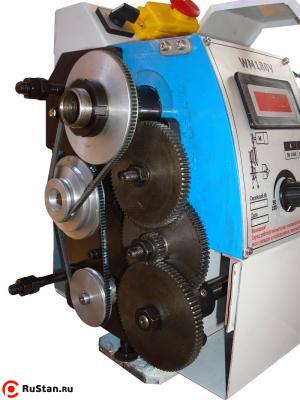

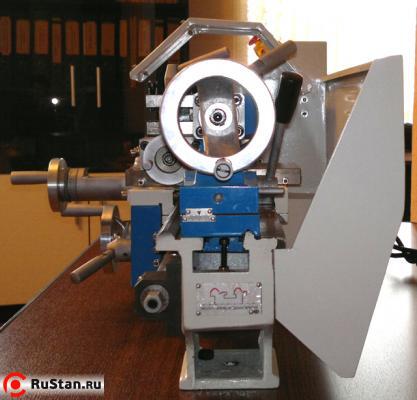

Гитара ВМ180ВЗадняя бабка базируется (перемещается) на плоской и V-образной направляющих станины и может быть зафиксирована от перемещения рукояткой. Задняя бабка имеет выдвижную пиноль с конусным отверстием Морзе № 2 и градуированной шкалой, нанесенной на наружной поверхности пиноли. Жесткость задней бабки рассчитана на тяжелые режимы работы. Пиноль перемещается вращением маховика, расположенного на заднем торце бабки, и может быть зафиксирована в нужном положении зажимным рукояткой.

Изменение диапазона скоростей вращения шпинделя осуществляется при помощи перевода клинового ремня в нужное положение (А или В).


Технические характеристики настольного токарного станка Weiss Machinery WM-180V "Универсал":

Характеристика Значение
Диаметр обрабатываемой заготовки, мм
- над станиной 180
- над поперечными направляющими суппорта 95
Длина обрабатываемой детали в центрах, мм 300
Диаметр проходного отверстия шпинделя, мм 21
Конус шпинделя, мм МТ3
Конус пиноли задней бабки МТ2
Ширина станины, мм 110
Частота вращения шпинделя, об/мин 50 - 2500
Диапазон продольных подач, мм/об 0,1 - 0,2
Диапазон метрических резьб, мм 0,5 - 3,0
Диапазон дюймовых резьб, TPI 10 - 44
Поперечное перемещение суппорта, мм 175
Перемещение верхней каретки, мм 50
Перемещение пиноли задней бабки, мм 60
Мощность электродвигателя, Вт 450
Габариты (в упаковке), мм 770x370x340 (780х480х420)
Вес ВМ-180V (WM180V) Универсал нетто, кг 60

Похожие товары

Артикул: 925634
Настольный токарный станок МЛ-200(ML200) Универсал
Настольный токарный станок Weiss Machinery ML200 "Универсал"
200мм / / рмц350мм / отв.20мм / 1710 / 220В / 0.55кВт / 105кг
109 147p
Артикул: 50000900MX
Токарный станок настольный JET BD-X7 с асинхронным двигателем
Токарный станок настольный JET BD-X7 с асинхронным двигателем
180мм / / рмц350мм / отв.20мм / 2500 / 220В / 0.50кВт / 50кг
75 600p
Артикул: 50001009M
Настольный токарно-винторезный станок BD-9G
Настольный токарно-винторезный станок JET BD-9G
200мм / / рмц400мм / отв.21мм / 2500 / 220В / 0.75кВт / 80кг
113 400p
Артикул: C4B/510/1
Настольный токарный станок STALEX SBD-920W
Настольный токарный станок STALEX SBD-920W
210мм / / рмц510мм / отв.20мм / 2000 / 220В / 0.55кВт / 109кг
96 560p

Форма оплаты, порядок поставки, доставка WM180V "Универсал", гарантийные обязательства:

  • Продажа станков WM180V "Универсал" осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!

Отзывы и вопросы:

31 Октябрь, 2011 - 12:49    Посетитель:
Хороший станок для начинающих. Хочу такой прикупить. Читал отзывы на форумах. Пишут что требует настройки, как и любой другой китайский токарный станок.
8 Март, 2012 - 19:22    Посетитель:
все станки требуют настройки, даже заводские, и потом, при чем тут начинающие? начинающий может начинать на любом станке, а здесь, по моему все функции нормального станка. А на форумах весь базар называется бла-бла-бла. Один из ста выточит цилиндр, а остальные полгода обсуждают.
20 Апрель, 2012 - 03:22    Посетитель:
Купил WM180V,в целом станком доволен. Очень порадовала плавная регулировка оборотов шпинделя. При довольно небольшой мощности двигателя схема хорошо поддерживает выставленные значения. Здесь реализована стабилизация вращения. При проточке на больших подачах скорость вращения не проваливается, станок только приятно урчит :) Шестерни гитары стальные тоже плюс, иногда встречаются пластиковые на других станках. Есть и минусы - цена деления продольного суппорта 0,25 мм. Это много, трудно взять с детали 0,1 мм, а это типовая операция. Также слишком большой мертвый ход маховика продольного суппорта. Пиноль задней бабки имеет люфт, начиная сверлить она слегка проворачивается вокруг своей оси до упора в шпонке. Видимо шпонка значительно меньше паза в пиноли. Краска на новом станке держится плохо, обещаных 2х баночек с краской в комплектации не оказалось. Не знаю сколько прослужат ремни привода, на вид уж очень хлипкие. Но они есть в инете по 800 рублей. В целом станок хороший и для начинающих и для профессионалов. Ставлю твердую четверку.
26 Апрель, 2012 - 13:50    Посетитель:
Станком доволен. Размеры указаны, видимо, в таре, сам станок миниатюрный,поставил в гараже, но и дома вполне можно установить.Поддержка мощности поразила, так запросто рукой не остановить, чувствуется как добавляется мощность на минимальных оборотах. Немного напрягает мертвый ход, подач. Учитывая что китай, вполне достойно и оправдывает цену. Работа менеджеров магазина, просто песня. Через день после оплаты, позвонили из транспортной компании (желдорэкспедиция), забирайте.
5 Январь, 2013 - 02:06    Посетитель:
Без слов, все сказано.Купил даволен, нанем только не делал, а все остальное было сказано...
29 Октябрь, 2014 - 07:22    Денис:
Купил станок год назад. Все заявленные характеристики правдоподобны. Нареканий нет. Всем очень нравится.
6 Февраль, 2015 - 13:54    Посетитель:
Полгода назад приобрели станок WM180V. В целом станком довольны, за исключением нескольких пунктов: 1. При поперечной проточке или выборке внутренней полости, суппорт отжимает назад. 2. Отсек электроники никак не защищён от стружки. В результате все эл. платы были плотно засыпаны мет. стружкой, что привело к входу из строя всей электроники (выгорел стабилизатор напряжения 5v и дорожки на печ. плате б.п., подстроечные резисторы на плате управления мотора и индикация оборотов). Работу станка восстановил, кроме индикации (не смог определить микросхему индикатора). Закупорил все щели отсека электроники. В результате напрашивается такой вывод, все станки должны выгорать, но об этом почему-то никто не пишет. Странно...
6 Февраль, 2015 - 15:34    Специалист РуСтан :
Действительно полезный комментарий. К счастью случаи выхода из строя электроники еденичны и похоже именно по этой причине.
2 Апрель, 2015 - 20:50    Посетитель:
Про плюсы писать не буду - здесь уже рассыпАлись в любезностях. Все минусы, описанные в отзывах до меня, имеют место быть, в том числе и не жесткая система СПИД. Очень неприятно удивил гистерезис как на продольной, так и на поперечной подаче (т.е. к нулевой точке надо постоянно подходить в рабочем направлении, при подходе с другой стороны неизбежно будет погрешность). Достаточно чувствителен к нагрузке - частенько горят предохранители. А в целом это не есть "продукт изкаропки" - купил-установил-работаешь, необходима тщательная настройка квалифицированным специалистом; и проблема не в том, что настройки могли "уйти" за время транспортировки - проблема в том ,что тщательная настройка не была выполнена при изготовлении и сборке станка.
