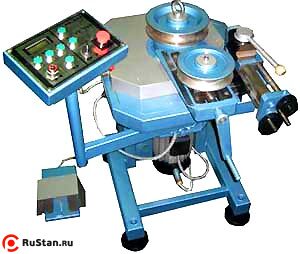

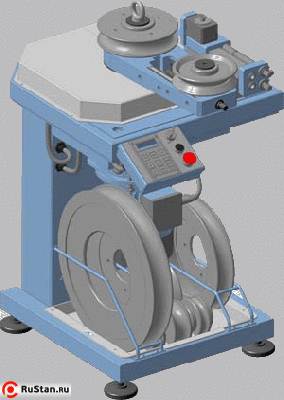

Трубогибочный станок УГС-6 /1


Трубогибочный станок УГС-6 /1 предназначен для гибки металлических труб и сортового проката методом обкатки в холодном состоянии и обеспечивает качественный изгиб заготовок на заданный угол до 180 градусов с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов.

Позволяет изготовить сложные изделия из труб с неоднократным изменением ориентации гиба в пространстве, учитывая особенности рельефа конструкций (при необходимости колонн, опор и прочих препятствий).

Универсальный гибочный станок прост в эксплуатации. Работает в ручном и полуавтоматическом режимах.


Трубогибочный станок УГС-6 /1 может использоваться для гибки:

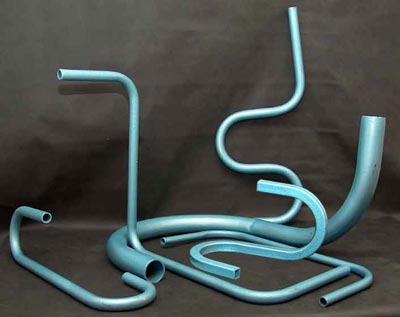

Станок для гибки труб
  • стальных водогазопроводных труб, ГОСТ 3262-75 (диаметром 3/8' до 2', толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ-45;
  • стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;
  • стальных бесшовных горячекатанных труб, ГОСТ 8732-70 (d от 17 до 60 мм, толщина стенки от 2,5 до 5 мм), марка стали любая;
  • бесшовных холодно и теплодеформированных труб из коррозийно-стойкой (нержавеющей) стали, ГОСТ 9941-81 (наружный диаметр от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали любая по ГОСТ 5632-72;
  • электросварных труб из низкоуглеродистых и нержавеющих сталей, ГОСТ 10704-76, ГОСТ 11068-81 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20; 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т и др.;
  • бесшовных труб для технических целей по ТУ 14-157-35-94 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-45;
  • котельных труб ТУ 14-3-460-75 (d от 17 до 60 мм толщина стенки от 2 до 5 мм), марка стали 12Х1МФ, 20Х;
  • медных труб ГОСТ 617-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм);
  • латунных труб ГОСТ 494-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм);
  • профильных труб ГОСТ 8639-57; ГОСТ 8645-57, (марка стали любая от СТ-3 до СТ-45, размер от 16 до 50 мм, толщина стенки от 2)

Стандартная комплектация станка УГС-6 /1 из семи сменных колодок предназначена для гибки водо-газопроводных труб по ГОСТ 3262-75, диаметром от 3/8' до 2' и толщиной стенки от 2 мм до 4,5 мм (см. таблицу № 1).



Таблица №1

Водогазопроводные трубы Внутр. радиус гиба, мм.
d нар., дюймы d нар., мм. Ду, мм.
3/8" * 17 10 42
1/2" 21,3 15 45
3/4" 26,8 20 52
1" 33,5 25 73
1 1/4" 42,3 32 92,5
1 1/2" 48 40 145
2' 60 50 210
* Комплектуется по спец.заказу

Основные преимущества трубогибочного станка УГС-6 /1:

  • возможность управления станком в ручном и автоматическом режимах, причем в автоматическом режиме процесс гибки осуществляется системой электронного управления, по заданной программе;
  • станок оснащен системой динамического торможения главного привода;
  • возможность использования станка при выполнении различных гибочных операций, за счет сменной технологической оснастки;
  • возможность управления станком с пульта и электропедали;
  • станок не требует специальной подготовки фундамента, он устанавливается на любое твердое покрытие.

Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 17 до 60 мм с толщиной стенки от 2 до 5 мм. По специальному заказу станок комплектуется оснасткой для гибки сортового проката (см. таблицу № 2):

  • круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали любая от СТ-3 до СТ-45);
  • квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали любая от СТ-3 до СТ-45);
  • прямоугольного проката и полосы ГОСТ 4405-75, (размер от 10 до 40 мм, марка стали любая от СТ-3 до СТ-45).

Таблица №2

Профили Трубы Сортовой прокат Профильные трубы
Трубогибочный станок УГС-6 /1 - Трубы Трубогибочный станок УГС-6 /1 - Сортовой прокат (тип 1) Трубогибочный станок УГС-6 /1 - Сортовой прокат (тип 2) Трубогибочный станок УГС-6 /1 - Сортовой прокат (тип 3) Трубогибочный станок УГС-6 /1 - Сортовой прокат (тип 4) Трубогибочный станок УГС-6 /1 - Профильные трубы (тип 1) Трубогибочный станок УГС-6 /1 - Профильные трубы (тип 2)
Макс. размеры
заготовок, мм.
Д нар. 60 Д нар. 50 Рассчитывается индивидуально под конкретный заказ оснастки
Радиус гиба, мм. 210

Станок обеспечивает качественный изгиб заготовок на заданный угол до 180? с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:

  • Дополнительно поставляет:
    • комплекты сменных колодок;
    • комплект запасных частей к механизму;
  • Производит пуско-наладочные работы;
  • Производит обучение персонала, дает консультации по работе на станке;
  • Осуществляет ремонт и обслуживание поставляемого оборудования.

Краткие сведения о технологических модулях.

1.1. Технологический модуль № 1

Трубогибочный станок предназначен для гибки труб и сортового проката методом обкатки роликом вокруг гибочного шаблона (колодки), в холодном состоянии.
Модуль применяется для гибки труб с отношением наружного диаметра к толщине стенки менее 20, при этом радиусы гибки соответствуют 3…5 диаметрам трубы. Комплектуется колодками и роликами для гибки водогазопроводных труб в диапазоне 3/8", 1/2", 3/4", 1", 1?", 1 ?", 2", с радиусами гибки от 35 до 250 мм, по внутренней стенке трубы.
Гибка производится в горизонтальной плоскости.
По специальному заказу изготавливаются комплекты для гибки круглых труб различных сечений, профильных труб и разнообразного проката из сталей, цветных металлов и сплавов в пределах технических возможностей модуля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УГС-6 /1

Характеристика УГС-6 /1
Диаметр изгибаемых труб, дюймы (мм): 3/8' до 2' (17-60)
Двигатель, В/Гц/Вт 380/50/3000
Частота вращения гибочного инструмента, об/мин. 3,2
Время цикла при гибки на 180? в полуавтоматическом режиме, сек. 20
Максимальный угол гиба, град. 180
Габаритные размеры c пультом управления ДхШхВ, (мм): 775х610х1140
Габаритные размеры без пульта управления ДхШхВ, (мм): 775х610х1045
Масса механизма, (кг) 330

Форма оплаты, порядок поставки, доставка УГС-6 /1, гарантийные обязательства:

  • Продажа станков УГС-6 /1 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
