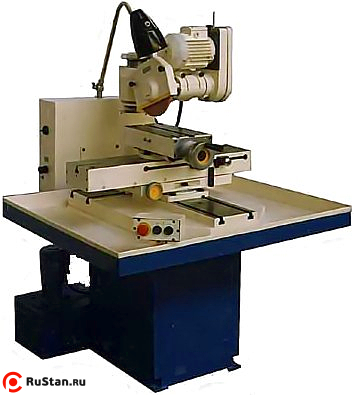

Станок заточный для дереворежущего инструмента (универсальный) ВЗ-384

Цена на 11.12.2016 г. - 585 764.00 руб. с НДС

Станок заточной универсальный ВЗ-384 предназначен для ручной заточки и доводки основных видов дереворежущего инструмента (дисковых пил, фрез в т.ч. фасонных, ножей, концевого инструмента) из инструментальной стали, твёрдого сплава, минералокерамики абразивными, алмазными, эльборовыми шлифовальными кругами с помощью соответствующих приспособлений поставляемых за отдельную плату.

На станке возможна также заточка металлорежущего инструмента с помощью соответствующих приспособлений.

Компоновка станка в базовом варианте - настольная.

Тумба и система охлаждения поставляются дополнительно.

(Параметры затачиваемого инструмента подробно приведены в описании соответствующих приспособлений.

Приспособления размещены в разделе "Приспособления к универсально-заточным станкам").



Технические характеристики ВЗ-384
Характеристика Значение
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. 200
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. 400
Наибольшая длинна обрабатываемой поверхности, мм. 250
Размер рабочей поверхности стола, мм. 700 х 160 (продольный стол), 160 х 314 (поперечный стол)
Наибольшее продольное перемещение стола, мм. 280
Поперечный ход стола, мм. 100
Наибольшее вертикальное перемещение шлифовальной головки, мм. 100
Наибольший угол поворота стола в горизонтальной плоскости, град. не ограничен
Угол поворота шлифовальной головки в вертикальной плоскости, град. не ограничен
Угол поворота шлифовальной головки в горизонтальной плоскости, град. не ограничен
Наибольший диаметр шлифовальных кругов, мм. 200 (тип 1 по ГОСТ 2484-83); 150 (остальных типов)
Мощность привода главного движения, кВт 0,55
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1100 х 750 х 800
Масса, кг. 300

Комплект поставки:

  • Станок в сборе;
  • Фланец ВЗ-384.91.010 и кожух ВЗ-384.92.010 с кронштейном для круга 200 мм.;
  • Съемник ВЗ-318.90.202;
  • Приспособление для линейной правки круга и установки центров ВЗ-318.П5;
  • Светильник;
  • Набор слесарно-монтажного инструмента;
  • Руководство по эксплуатации.

Приспособления за доп.плату
Наименование Модель

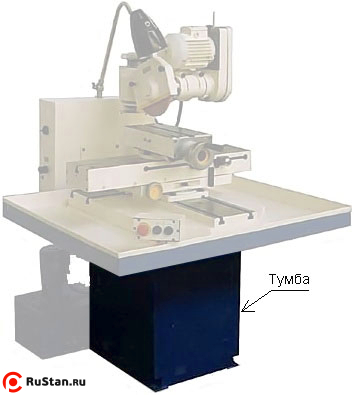

ВЗ-384.11.000 Тумба

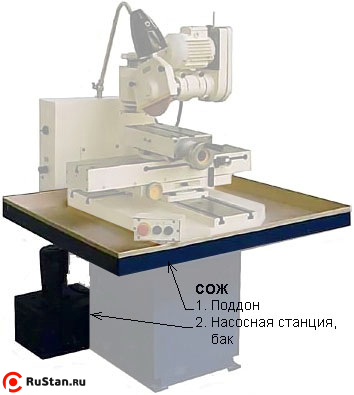

ВЗ-384.60.000 Охлаждение
ВЗ-384.П15 Приспособление для заточки свёрл ( 6-32мм) с центром и подрезателями
ВЗ-384.П16 Приспособление для заточки пил ( 160-500мм)
ВЗ-384.П22 Приспособление для заточки фасонных фрез( 50-200мм, L=260мм )
ВЗ-384.П22-01 Приспособление для заточки фасонных фрез ( без поворотного стола) 50-200мм Lmax=260мм
ВЗ-384.П22.052-057 Оправка (22,27,32,40,50,60 Lmax=240)
ВЗ-384.П26 Приспособление для заточки плоских ножей ( Lmax=260мм)
ВЗ-384.90010 СП Оправка для насадных фрез ( =40мм, Lфр.мах 220мм)
ВЗ-384.90010-01СП Оправка для насадных фрез ( =50мм, Lфр.мах 220мм)
ВЗ-384.91.018/11СП Центр (Конус Морзе 5) для ВЗ-318.П1
3Б662ВФ2.97.010 Поводок с хомутиком
ВЗ-318.91.010 Оправка ( для круга 1-150х16х32)
ВЗ-318.91.020 Оправка ( для круга 11-125/i92х45х32)
ВЗ-318.91.030 Оправка (для круга 11-100/i71х40х20)
ВЗ-318.91.040 Оправка (для круга 12-80/i36х8х13)
ВЗ-318.90010 А Ключ ( для 91030-1шт)
ВЗ-318.90020 А Ключ (для 91010,91020 по 2 шт)
3М642Е.92.010 Кожух ( для круга 11-100/i71х40х20)
3М642Е.92.020 Кожух ( для круга 11-150х40х32)
3М642Е.92.040 Кожух ( для круга 11-125/i92х45х32)
3М642Е.92.050 Кожух ( для круга 12-80/i36х8х13)
ВЗ-318.П1 Бабка универсальная
ВЗ-318.П2 Бабка передняя
ВЗ-318.П3 Бабка задняя
ВЗ-318.П10 Приспособление для цилиндрической заточки сверл ( 3-20 мм)
ВЗ-318.П27 Приспособление для заточки резцов
ВЗ-318.П28 Приспособление для заточки по спирали по задней поверхности
ВЗ-318.П53 Приспособление для заточки отрезных фрез ( 50-200 мм)
ВЗ-318.П55 Приспособление для заточки дисковых твердосплавных пил ( 200-450 мм) по передней и задней поверхностям зубьев
3Е642Е.П7 Подручник
3Е642Е.П8 Бабка универсальная трёхповоротная
3Е642Е.П11 Тиски с конусным хвостовиком (длина губок 80 мм.)
3Е642Е.П19 Приспособление для заточки зенкеров и ступенчатых свёрл
3Е642Е.П23 Приспособление для заточки косозубых долбяков
3Е642Е.П30 Стол поворотный (размеры рабочей поверхности стола 400х140 мм)
3Е642Е.П37 Тиски трёхповоротные (длина губок 100 мм)
3Е642Е.П39 Бабка для заточки торцовых фрез с конусностью 7 : 24)
3Е642Е.П40 Зажим цанговый
3Е642Е.П84 Патрон трёхкулачковый
ВЗ-318.90.201 Оправка балансировочная
3Е642Е.90.201 Центроискатель
В19-101 Пылесос

Похожие товары

Артикул: 3Е642
991 575p
Артикул: 3Е642Е
1 222 377p
Артикул: ВЗ-818
1 015 265p

Форма оплаты, порядок поставки, доставка ВЗ-384, гарантийные обязательства:

  • Продажа станков ВЗ-384 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
