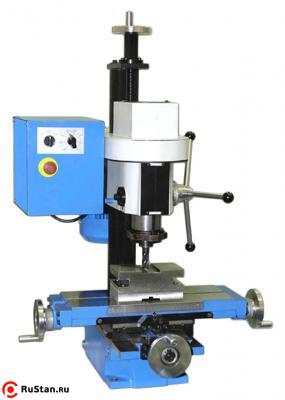

Сверлильно-фрезерный станок СФ-1

Цена на 20.10.2017 г. - 239 873.00 руб. с НДС

Сверлильно-фрезерный станок СФ-1 предназначен для фрезерования, растачивания и сверления поверхностей деталей типа корпусов, рычагов и фланцев из черных и цветных металлов и их сплавов в условиях мелкосерийного и серийного производства.

Станки предназначены для выполнения сверлильно-фрезерных работ и нарезания резьбы.

Применение направляющих типа “ласточкин хвост” дает стабильность работы при фрезеровании.

Станки имеют переставляемый упор глубины сверления, что создает удобство в работе.

Стол имеет фиксацию по всем направлениям. Станки комплектуются частотным преобразователем бесступенчатого регулирования скорости вращения шпинделя.

За отдельную плату станки комплектуются тумбой.


Технические характеристики фрезерного станка СФ-1
Характеристика Значение
Наибольший диаметр торцевого фрезерования, мм. 76
Максимальный диаметр сверления, мм. 23
Максимальный диаметр рассверливания, мм. 35
Диапазон нарезаемой резьбы М5-М22
Конус шпинделя Морзе 3-АТ6 (ГОСТ 25557-82) внутренний
Частота вращения шпинделя, мин -1 200 - 3000
Ход шпинделя, мм. 100
Диапазон подач шпинделя, мм./об. ручная
Наибольшее перемещение шпиндельной головки, мм. 280
Расстояние от оси шпинделя до колонны, мм. 240
Угол поворота вертикальной фрезерной головки в продольной плоскости, град. 30
Размер рабочей поверхности стола, мм. 450 х 180
Расстояние от торца шпинделя до стола, мм. 90 - 370
Наибольшее продольное перемещение стола, мм. 260
Поперечный ход стола, мм. 150
Мощность привода главного движения, кВт 1,5
Класс точности Н
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 825 х 710 х 1005
Масса СФ-1 , кг. 200

Комплект поставки

  • Станок в сборе;
  • Патрон 16В16 (ГОСТ8522);
  • Оправка СФ-1.90.0.201.0.00 (КМ3 - КМ2);
  • Оправка СФ-1.90.0.202.0.00 (для установки патрона);
  • Ключ 7811-0004 НД2 Хим.окс.;
  • Ключ 7811-0023 НД2 Хим.окс.;
  • Ключ 7811-0025 НД2 Хим.окс.;
  • Техническая документация.

Дополнительная оснастка (поставляется за отдельную плату)

  • Тиски станочные чугунные неповоротные 7200-0209-02;
  • Тиски станочные чугунные поворотные 7200-0210-02;
  • Патрон резьбонарезной 6162-4003-01 (М3...М12);

    Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-01):
  • головка 6251-4002 (М3);
  • головка 6251-4002-01 (М4);
  • головка 6251-4002-02 (М5);
  • головка 6251-4002-03 (М6-М8);
  • головка 6251-4002-04 (М8-М10);
  • головка 6251-4002-05 (М10);
  • головка 6251-4002-06 (М12);

Похожие товары

Артикул: 221102
Артикул: WBM30

Форма оплаты, порядок поставки, доставка СФ-1, гарантийные обязательства:

  • Продажа станков СФ-1 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
