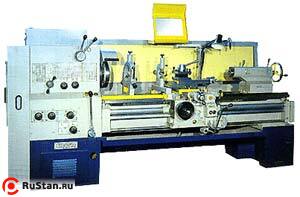

Токарно-винторезный станок СА562

Цена на 19.08.2017 г. - запросить цену

Токарно-винторезный станок СА562 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб.

Конструкция шпинделя станков СА564 и СА550 позволяет устанавливать второй патрон, что дает возможность зажимать в шпинделе и обрабатывать на станке длинномерные заготовки.

Станки могут оснащаться устройством цифровой индикации.

Система качества, действующая на заводе, позволяет устанавливать для универсальных станков гарантийный срок 3 года. Класс точности — П (повышенной), по заказу В (высокой) по ГОСТ 8-82.

Особенности конструкции токарно-винторезного станка СА562:

Шпиндельная бабка:

Количество скоростей шпинделя - двадцать две прямого и двенадцать обратного вращения. В шпиндельном узле применяются специальные конические роликовые подшипники, обеспечивающие высокую точность и жесткость шпинделя. Для смазки подшипников используется циркуляционная система смазки, обеспечивающая работоспособность шпиндельного узла при напряженных режимах (значительные числа оборотов, высокие нагрузки).

Задняя бабка:

Относительно направляющей плиты (мостика) корпус бабки может перемещаться в поперечном направлении +/-15 мм с помощью винта, что используется при точении длинных пологих конусов на деталях, закрепленных в центрах. Задняя бабка имеет пневматическое устройство, облегчающее перемещение ее по направляющим станины и предотвращающее износ направляющих.

Коробка подач:

Конструкция коробки подач позволяет получить широкий диапазон подач (0,05-2,8 мм/об), а также обеспечить нарезание метрической, дюймовой, модульной и питчевой резьб, при этом резьбы 11 и 19 ниток на дюйм можно нарезать без замены сменных зубчатых колес. Для нарезания резьб повышенной точности в коробке подач предусмотрено положение, при котором ходовой винт включается напрямую, минуя механизм коробки подач.

Фартук:

Имеет блокирующие устройства, препятствующие одновременному включению продольной и поперечной подачи суппорта и маточной гайки. Для предохранения механизма фартука от перегрузок имеется предохранительный механизм с двумя последовательно установленными кулачковыми муфтами. Это позволяет вести обработку деталей по упорам при продольном и поперечном точении. Максимальное тяговое усилие — 1000 кгс.

Суппорт:

Имеет механизм автоматической подачи верхних салазок. Величина подачи резцовых салазок равна 1/4 величины продольной подачи суппорта, то есть минимальная величина подачи равна 0,0125 мм/об. Таким образом, можно осуществлять тонкое точение, а также обрабатывать детали из закаленной стали и труднообрабатываемых материалов.


Сравнительная техническая характеристика токарно-винторезных станков моделей СА562, СА564, СА550

Характеристика СА562 СА564 СА550
Диаметр отверстия в шпинделе, мм 55 95 95
Условный размер конца шпинделя ГОСТ 12593 (DIN55027) 6 11 11
Наибольший устанавливаемый и обрабатываемый диаметр изделия, мм:
- над станиной
- над суппортом
- над ГАП станины*
500
290
700
500
290
700

550
340
770

Размер от фланца шпинделя до правого края ГАП, мм 345 320 320
Наибольшая длина изделия, обрабатываемого в центрах, мм 1000, 1500, 2000, 3000
Наибольший крутящий момент на шпинделе, кг·м 100
Максимальное тяговое усилие суппорта, кгс 1000
Максимальный вес устанавливаемого изделия, кг
- в патроне 300
- в центрах (в соответствии с РМЦ) 900, 1300, 1800*, 2000*
Пределы частот вращения шпинделя, об/мин 16…2000
Пределы рабочих подач суппорта
продольных, мм/об 0,05...2,8
поперечных, мм/об 0,025...1,4
Пределы шагов нарезаемых резьб:
- метрических, мм 0,5…112
- модульных, модуль 0,5…112
- дюймовых, ниток на дюйм 56…0,5
- питчевых, питч
56...0,5
Мощность электродвигателя главного привода, кВт 7,5 (11*) 11 11
Масса СА562 СА562 , кг 2600, 2700
3100, 3500
2800, 2900
3300, 3700
3000, 3100
3500, 3900
Габариты, мм:
длина

ширина
высота

2800, 3380,
3880, 4880
1265
1485

2800, 3380,
3880, 4880
1295
1575

2800, 3380,
3880, 4880
1295
1610

Комплект поставки токарно-винторезного станка СА562:


Патрон 3-х кулачковый самоцентрирующий фирмы «BISON» (Польша) — 1 шт.
- для модели СА562 – Ф 250 мм
- для модели СА564 – Ф 315 мм
- для модели СА550 – Ф 315 мм

Центр А-1-5-НП – 1 шт.
Центры упорные 7032-0035 М5ПТ – 2 шт.
Втулка (М6/М5) — 1 шт. для модели СА562, втулка (метр.100/М5) — 1 шт. для моделей СА564 и СА550
Резцедержатель 4-х позиционный
Наибольшее сечение державки резца, мм — 25х25

По заказу поставляются:

Люнеты:

Для станков СА562, СА564:

Люнет подвижный СА562С100.91.490 (16К20.100.000.01). Диаметр охвата сухарями обеспечивается в пределах от 10 до 110 мм (от 20 до 100 мм). Люнет подвижный крепится на каретке и поддерживает деталь непосредственно около резца.  Люнет неподвижный ЛН2523С.00.000.01 – Ф 10…235 мм (16К20.101.000.01 – Ф 30…160 мм)
Люнет отдельностоящий СА 564С100.91.100 – Ф 12…160 мм

Для станков СА562, СА564:

Люнет резьбовой 16К20.102.000.01. Диаметр нарезаемого винта до 50 мм включительно.

Для станка СА550:

Люнет подвижный СА550С150Д.91.200 Диаметр охвата сухарями обеспечивается в пределах от 10 до 110 мм. Люнет подвижный крепится на каретке и поддерживает деталь непосредственно около резца.

Люнет неподвижный СА550С150Д.91.100 – Ф 10…235 мм

Люнет роликовый СА550С150Д.91.450 – Ф 20...300 мм

Конусная линейка:

Наибольшая длина точения конуса - 410 мм, наибольший угол при вершине конуса - 20°. К корпусу каретки прикреплен кронштейн конусной линейки, в пазах которого перемещаются салазки. На салазках под необходимым углом закрепляется конусная линейка, по которой перемещается ползушка, связанная с ходовым винтом поперечной подачи суппорта. При движении каретки салазки вместе с линейкой остаются на месте, а ползушка линейки перемещается вместе с кареткой вдоль оси станины, при этом линейка, будучи повернутой на необходимый угол, перемещает одновременно ползушку перепендикулярно оси станины, осуществляя при этом поперечное перемещение ползушки каретки.

Комплект сменных зубчатых колес для расширения ряда нарезаемых резьб всех типов.

Патроны 4-х кулачковые фирмы «BISON» (Польша) — Ф 315 мм; Ф 400 мм (самоцентрирующий или с независимым перемещением кулачков)

Патроны подводковые 16Б20П.090.000 (диаметр зажимаемой заготовки до 150 мм) - для модели СА562; СА564С100.91.200 (диаметр зажимаемой заготовки до 250 мм) - для моделей СА564 и СА550. Применяются для обработки деталей в центрах.

Резьбоуказатель метрический 16К164.000. Повышает производительность при нарезке резьб, не кратных шагу ходового винта.

Форма оплаты, порядок поставки, доставка СА562, гарантийные обязательства:

  • Продажа станков СА562 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
