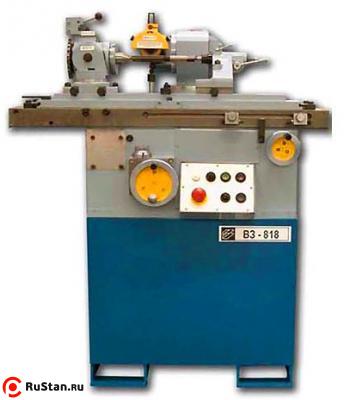

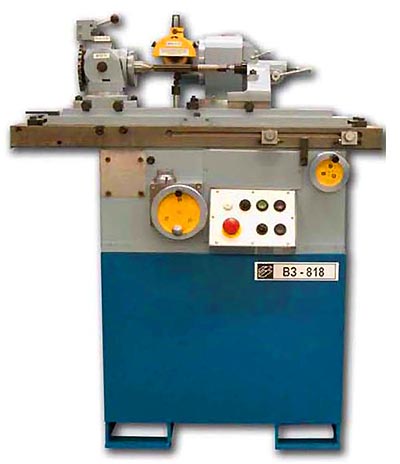

Станок заточной универсальный ВЗ-818

Цена на 16.07.2018 г. - 1 031 289.00 руб. с НДС

Станок заточной универсальный ВЗ-818 предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. На станке возможно выполнение шлифовальных работ: круглое шлифование (наружное и внутреннее) и плоское шлифование.

Конструктивные особенности станка:

  • замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
  • беззазорный привод стола от маховика;
  • двигатель шлифовального круга развернут в сто-рону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
  • малые габариты станка ВЗ-818 при больших технологических возможностях. Конструкция станка ВЗ-818 защищена патентом.

Станок может быть оснащен 38 приспособлениями, в том числе приспособлениями для плоского, круглого наружного и внутреннего шлифования, системой отсоса пыли (см. ниже перечень приспособлений и дополнительной оснастки).

На станке возможно устанавливать следующие шлифовальные круги (ГОСТ 2424-83):

  • 1-150х16х32 (оправка для круга ВЗ-318М.91.010, кожух ВЗ-318М.92.030);
  • 11-125х45х32 (оправка для круга ВЗ-318М.91.020, кожух ВЗ-318М.92.040);
  • 11-100х40х20 (оправка для круга ВЗ-318М.91.030, кожух ВЗ-318М.92.010);
  • 12-80х8х13 (оправка для круга ВЗ-318М.91.040, кожух ВЗ-318М.92.050);
  • 11-150х40х32 (оправка для круга ВЗ-318М.91.020, кожух ВЗ-318М.92.020).

Технические характеристики ВЗ-818
Характеристика Значение
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. 250 (330 с 3Е642Е.П32)
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. 500 (1040 с 3Е642Е.П61 и 3Е642Е.П73)
Наибольшая длинна обрабатываемой поверхности, мм. 225
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 150х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83);
125х32х50 (остальных типов)
Наибольшее продольное перемещение стола, мм. 350
Наибольший угол поворота стола в горизонтальной плоскости, град. +45 / -45
Наибольший угол поворота стола в горизонтальной проскости по шкале точного поворота, град. +8 / -8
Наибольшее вертикальное перемещение шлифовальной головки, мм. 200
Наибольшее поперечное перемещение шлифовальной головки, мм. 200
Наибольшее смещение оси шлиф. круга в горизонтальной плоскости за счет эксцентрической плиты, мм. 100
Угол поворота шлифовальной головки в горизонтальной плоскости, град. 360
Угол поворота шлифовальной головки в вертикальной плоскости, град. +200 / -20
Частота вращения шпинделя, мин -1 2800; 4000; 5600; 8000
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин 390
Мощность привода главного движения, кВт 0,71 / 0,85
Установленная суммарная мощность, кВт 0,89 / 1,03
Класс точности В
Шероховатость поверхности, полученная на образце изделия, Ra 0,32 (абразивным кругом);
0,08 (алмазным кругом)
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1085 х 1195 х 1630;
1600 х 1600 х 1300 (в упаковке)
Масса ВЗ-818 , кг. 780;
1110 (брутто)

Комплект поставки

  • Станок в сборе;
  • Головка шлифовальная (в составе ЗИП);
  • Бабка универсальная ВЗ-318.П1;
  • Бабка передняя ВЗ-318.П2;
  • Бабка задняя ВЗ-318.П3;
  • Упорка универсальная 3Е642Е.П4;
  • Приспособление для линейной правки круга и установки центров ВЗ-318.П5;
  • Оправка ВЗ-318М.91.010 (для круга для круга 1-150х16х32);
  • Оправка ВЗ-318М.91.030 (для круга 11-100/i71х40х20 и 12-100/i42х10х20);
  • Ключ ВЗ-318М.90.010 (для оправки ВЗ-318М.91.030);
  • Ключ ВЗ-318М.90.020 (для оправки ВЗ-318М.91.010 и ВЗ-318М.91.020) - 2 шт.;
  • Ключ Д48-80;
  • Кожух ВЗ-318М.92.010 (для круга диам.100 мм.);
  • Кожух ВЗ-318М.92.030 (для круга диам.150 мм.);
  • Съемник ВЗ-318М.90.202;
  • Центр ВЗ-318М.90.204;
  • Центроискатель ВЗ-318М.90.203;
  • Пылеотвод ВЗ-318М.93.000;
  • Светильник, набор слесарно-монтажного инструмента;
  • Руководство по эксплуатации.

Комплектация за дополнительную плату

Подручник. Модель 3E642E.П7 Подручник. Модель 3E642E.П7 38497p
Бабка универсальная трехповоротная. Модель 3E642E.П8 Бабка универсальная трехповоротная. Модель 3E642E.П8 77493p
Патрон цанговый (широкодиапазонные цанги 2-20 мм.). Модель 3Е642Е.П8.055 Патрон цанговый (широкодиапазонные цанги 2-20 мм.). Модель 3Е642Е.П8.055 79113p
Приспособление для цилиндрической заточки спиральных сверл. Модель ВЗ-318.П10 Приспособление для цилиндрической заточки спиральных сверл. Модель ВЗ-318.П10 42173p
Тиски с конусным хвостовиком. Модель ВЗ-318.П11 Тиски с конусным хвостовиком. Модель ВЗ-318.П11 28842p
Приспособление для заточки по радиусу. Модель 3E642E.П13 Приспособление для заточки по радиусу. Модель 3E642E.П13 174422p
Тиски трехповоротные. Модель ВЗ-318.П16 Тиски трехповоротные. Модель ВЗ-318.П16 44228p
Приспособление для наружного круглого шлифования. Модель 3Е642Е.П17 Приспособление для наружного круглого шлифования. Модель 3Е642Е.П17 148757p
Приспособление для наружного круглого шлифования. Модель ВЗ-318.П17 Приспособление для наружного круглого шлифования. Модель ВЗ-318.П17 286612p
Приспособление для внутреннего шлифования. Модель 3Е642Е.П18 Приспособление для внутреннего шлифования. Модель 3Е642Е.П18 178595p
Приспособление для внутреннего шлифования. Модель ВЗ-318.П18 Приспособление для внутреннего шлифования. Модель ВЗ-318.П18 178595p
Приспособление для заточки зенкеров и ступенчатых сверл (диам. до 50 мм). Модель 3Е642Е.П19 Приспособление для заточки зенкеров и ступенчатых сверл (диам. до 50 мм). Модель 3Е642Е.П19 180838p
Приспособление для заточки торцовых фрез (диам. 80-400 мм). Модель 3Е642Е.П21 Приспособление для заточки торцовых фрез (диам. 80-400 мм). Модель 3Е642Е.П21 166759p
Приспособление для заточки по копиру. Модель 3Е642Е.П22-01 Приспособление для заточки по копиру. Модель 3Е642Е.П22-01 153366p
Приспособление для заточки косозубых долбяков (диам. до 100 мм). Модель 3Е642Е.П23 Приспособление для заточки косозубых долбяков (диам. до 100 мм). Модель 3Е642Е.П23 94561p
Приспособление универсальное для правки круга. Модель 3Е642Е.П25-01 Приспособление универсальное для правки круга. Модель 3Е642Е.П25-01 80109p
Приспособление для заточки инструмента по спирали. Модель ВЗ-318.П26 Приспособление для заточки инструмента по спирали. Модель ВЗ-318.П26 419421p
Приспособление для заточки резцов. Модель ВЗ-318.П27 Приспособление для заточки резцов. Модель ВЗ-318.П27 239705p
Приспособление для заточки по спирали по задней поверхности. Модель ВЗ-318.П28 Приспособление для заточки по спирали по задней поверхности. Модель ВЗ-318.П28 108827p
Приспособление для заточки инструмента по спирали. Модель 3Е642Е.П28 Приспособление для заточки инструмента по спирали. Модель 3Е642Е.П28 412320p
Стол поворотный. Модель 3Е642Е.П30 Стол поворотный. Модель 3Е642Е.П30 69270p
Плита магнитная синусная к столу поворотному (400х125 мм.). Модель 2C 7208-0003 Плита магнитная синусная к столу поворотному (400х125 мм.). Модель 2C 7208-0003 85392p
Бабка задняя с регулируемой высотой центров. Модель 3Е642Е.П31 Бабка задняя с регулируемой высотой центров. Модель 3Е642Е.П31 47094p
Комплект подкладных плит (3 шт.). Модель 3Е642Е.П32 Комплект подкладных плит (3 шт.). Модель 3Е642Е.П32 47094p
Приспособление для заточки фасонных острозаточенных фрез (диам. 50-100 мм). Модель 3Е642Е.П36 Приспособление для заточки фасонных острозаточенных фрез (диам. 50-100 мм). Модель 3Е642Е.П36 105650p
Тиски трехповоротные (длина губок 100 мм). Модель 3Е642Е.П37 Тиски трехповоротные (длина губок 100 мм). Модель 3Е642Е.П37 38996p
Бабка для заточки торцовых фрез (диам. до 250 мм с конусностью 7:24). Модель 3Е642Е.П39 Бабка для заточки торцовых фрез (диам. до 250 мм с конусностью 7:24). Модель 3Е642Е.П39 121534p
Приспособление для заточки фрез (диам.80-400 мм) по радиусу. Модель 3Е642Е.П50 Приспособление для заточки фрез (диам.80-400 мм) по радиусу. Модель 3Е642Е.П50 204322p
Приспособление для затылования метчиков. Модель 3Е642Е.П51 Приспособление для затылования метчиков. Модель 3Е642Е.П51 365662p
Приспособление для заточки отрезных фрез (диам. 50-160 мм). Модель ВЗ-318.П53 Приспособление для заточки отрезных фрез (диам. 50-160 мм). Модель ВЗ-318.П53 67651p
Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П54 Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П54 260760p
Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П55 Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П55 177162p
Приспособление для заточки дисковых пил (диам. 200-450 мм) по торцу зубьев. Модель ВЗ-318.П56 Приспособление для заточки дисковых пил (диам. 200-450 мм) по торцу зубьев. Модель ВЗ-318.П56 189372p
Бабка задняя с большим вылетом. Модель 3Е642Е.П61 Бабка задняя с большим вылетом. Модель 3Е642Е.П61 42671p
Бабка передняя с большим вылетом. Модель 3Е642Е.П73 Бабка передняя с большим вылетом. Модель 3Е642Е.П73 38124p
Патрон магнитный. Модель 3Е642Е.П89 Патрон магнитный. Модель 3Е642Е.П89 86712p

Похожие товары

Код товара: 439
Заточной универсальный станок ВЗ-319
Ø инстр.100мм / Ø150мм / 4200об/м / 0.37кВт / 380В / 125кг / 444775
Код товара: 440
Станок заточный для дереворежущего инструмента (универсальный) ВЗ-384
Ø инстр.200мм / Ø200мм / 3550об/м / 0.55кВт / 380В / 300кг / 594952
Код товара: 2542
Код товара: 35335
Универсально-заточной станок с двухсторонним шпинделем ВЗ-304
Ø инстр.250мм / Ø200мм / 6400об/м / 1.10кВт / 380В / 1160кг / 1108667

Форма оплаты, порядок поставки, доставка ВЗ-818, гарантийные обязательства:

  • Продажа станков ВЗ-818 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
