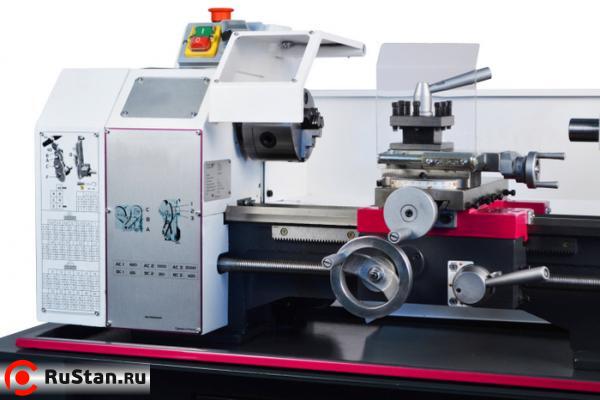

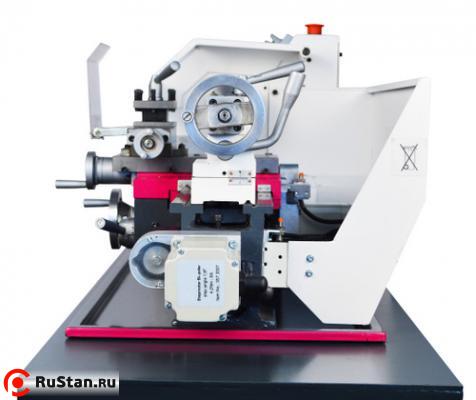

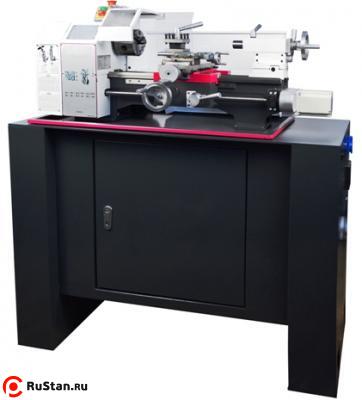

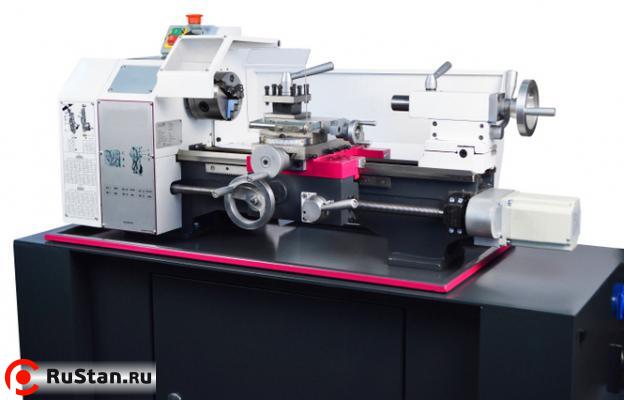

Настольный токарный станок Optimum TU2304 CNC

Цена на 18.01.2017 г. - 433 650.00 руб. с НДС

Настольный токарный станок Optimum D210x400/TU2304 CNC предназначен для механической обработки изделий из металлов, древесины и пластмасс. Технологические возможности станка могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.

Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому.

Особенности конструкции

  • Усовершенствованные аналоги токарных станков D210 x 400 / D210 x 400 Vario.
  • Закаленный шлифованный шпиндель (радиальное биение менее 0,009 мм), установленный на точные роликоподшипники класса точности Р5.
  • Закаленные и шлифованные направляющие станины (HRC 42 - 52).
  • Ходовой винт для нарезания резьбы и автоматической продольной подачи.
  • Радиальное биение токарного патрона менее 0,05 мм.
  • Трапецеидальная резьба ходового винта.
  • Продольная, поперечная и верхняя каретки суппорта.
  • Автоматическая продольная подача и нарезание метрических и дюймовых резьб.
  • Цена деления лимбов поперечной/верхней кареток суппорта 0,04/0,01 мм.
  • Цена деления лимба пиноли задней бабки 0,02 мм.
  • Быстрый зажим пиноли задней бабки эксцентриковым рычагом.
  • Поперечное смещение задней бабки на ±5 мм для точения длинных конусов.
  • Сменные шестерни обеспечивают большой диапазон нарезаемых резьб.
  • Высокопроизводительный необслуживаемый двигатель.
  • Двойной металлокерамический подшипник ходового винта.
  • Кожух патрона с конечным выключателем.
  • Подшипники высокой грузоподъемности.
  • Правое/левое вращение шпинделя.
  • Кнопка аварийной остановки.
  • Отличная точность и большие возможности по очень хорошей цене.
  • Отличия модификации V:

  • Бесступенчатое регулирование скорости шпинделя.
  • Коллекторный двигатель постоянного тока с электронным управлением числом оборотов шпинделя.
  • Легкая и удобная смена частоты вращения шпинделя с помощью потенциометра.
  • Цифровая индикация числа оборотов шпинделя.
  • Постоянный высокий крутящий момент.

  • Сравнительная техническая характеристика настольного токарного станка Optimum D210x400/TU2304 CNC

    Модель TU2304 CNC TU2304V CNC
    Электропитание
    Двигатель 750 Вт 220 В ~50 Гц
    Станочные данные
    Высота центров 115 мм
    Межцентровое расстояние 450 мм
    Диаметр обработки над станиной 230 мм
    Ширина станины 135 мм
    Частота вращения шпинделя 125 - 2000 об/мин 150 - 2200 об/мин
    Количество ступеней 6 2, бесступенчато
    Внутренний конус шпинделя МК 3
    Диаметр сквозного отверстия в шпинделе 21 мм
    Ход верхней каретки суппорта 75 мм
    Ход поперечной каретки суппорта 120 мм
    Продольная подача 0,1 - 0,2 мм/об
    Пределы шага нарезаемых метрических резьб 0,4 - 3,5 мм
    Пределы шага нарезаемых дюймовых резьб 44 - 10 ниток на дюйм
    Внутренний конус пиноли задней бабки МК 2
    Перемещение пиноли задней бабки 70 мм
    Максимальная высота державки резца 14 мм
    Габаритные размеры
    Габаритные размеры, мм 965 х 585 х 510 мм
    Масса станка 111 кг 114 кг

    Комплект поставки

    • Станок с ЧПУ.

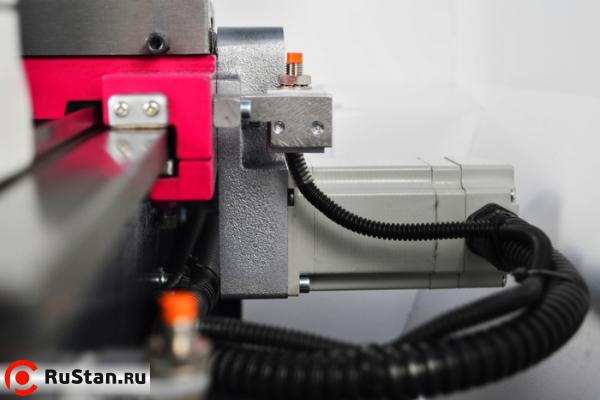

    • Шаговые двигатели с редукторами на оси X, Z.
    • Контроллер шаговых двигателей (две управляемые оси).
    • Аппаратный ускоритель ЧПУ NC Drive.
    • Программное обеспечение ЧПУ NC Drive.

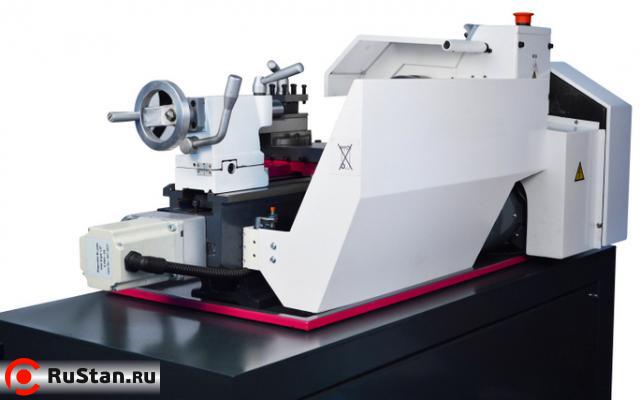

    Оси ЧПУ X:

    • крутящий момент 2,2 Нм
    • скорость перемещения максимум 10 мм/с

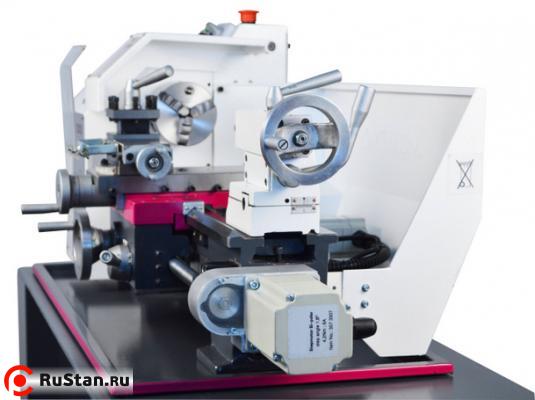

    Ось ЧПУ Z:

    • крутящий момент 6,4 Нм
    • скорость перемещения максимум 12 мм/с
    Ось X ЧПУ Ось Z ЧПУ

    Програмное обеспечение ЧПУ NC Drive для управления шаговыми двигателями.

    Програмное обеспечение NC Drive для управления шаговыми двигателями.NC Drive - это устанавливаемая на персональный компьютер (ПК) универсальная программа для управления шаговыми двигателями металлорежущих станков посредством передачи тактовых и управляющих сигналов, поддерживается до 4 осей и неограниченная длина управляющей программы.

    NC Drive может быть использована как для непосредственного управления станком в ручном режиме, так и для интеграции в комплексное CAD / CAM решение.

    При работе в интегрированной среде ЧПУ NCdrive получает G-код управляющей программы обработки со всеми параметрами и настройками от системы CAD / CAM и автоматически преобразует его в непосредственные логические команды управляющему контроллеру.

    Программа предназначена для работы в среде Winows и позволяет полностью реализовать потенциал современных высокопроизводительных ПК, вплотную приближаясь к возможностям дорогих промышленных систем ЧПУ.

    Работая с ЧПУ NC Drive, вы получаете полную поддержку стандартных G-кодов (по DIN 66025), поддержку дополнительных G-кодов и циклов обработки, возможность работы в автоматическом и ручном режимах.

    Также вы можете непосредственно из ЧПУ NC Drive задавать обработку контуров и карманов - простым вводом параметров, программирование G-кодов не требуется.

    Обзор основных функций ЧПУ NC Drive:

    • Токарная обработка.
    • Одновременное управление 2-м осями.
    • Неограниченная длина управляющей программы.
    • Смена инструмента.
    • Измерение длины инструмента.
    • Линейная, круговая и спиральная интерполяция.
    • Циклы обработки.

    Аппаратная часть ЧПУ

    ЧПУ NC Drive использует для расчетов и взаимодействия с пользователем центральный процессор ПК. Высокодинамичное управление двигателями в реальном времени обеспечивает входящий в комплект поставки специальный аппаратный ускоритель.

    аппаратный ускорительСвязь с ускорителем производится через последовательный интерфейс или адаптер USB.
    Использование аппаратного ускорителя позволяет станку с шаговыми двигателями иметь динамику и эластичность станков с сервоприводами.

    ЧПУ NC Drive имеет обширный набор регулировок и параметров, позволяющий сконфигурировать ее для работы с практически любыми металлорежущими станками и разнообразным дополнительным оснащением (система подачи СОЖ, автоматический магазин инструмента, инструментальная измерительная система и пр.).

    В любой момент времени без особых усилий Вы можете адаптировать и оптимизировать станок с ЧПУ к своим меняющимся потребностям.

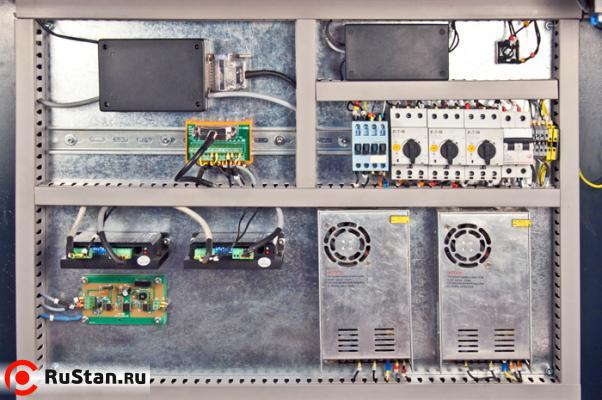

    Контроллер шаговых двигателей ЧПУ CNC-Controller

    Отличительные особенности:
    • Универсальное устройство управления шаговыми двигателями.
    • Преобразует логические управляющие команды ПК ЧПУ в физические управляющие токи шаговых двигателей.
    • Содержит все необходимые для автоматизации станка компоненты.
    • Компактный, продуманный корпус, включающий высокопроизводительный блок питания, сетевой фильтр и мощную систему охлаждения.
    • Управление тремя (CNC-Controller III, один станок).
    • Совместимость с большим количеством программ управления шаговыми двигателями с ЧПУ ПК.
    • Визуальный контроль управляемых осей посредством светодиодных индикаторов.
    • Все разъемы и индикаторы расположены на лицевой панели устройства, что значительно облегчает монтаж и подсоединение.
    • Точное преобразование управляющих команд ПК в управляющие токи шаговых двигателей.
    • Интегрированный контроллер карт управления.
    • Простой монтаж карт управления методом Plug и Play (одна карта на одну ось).
    • Раздельное регулирование рабочего и стартового тока шаговых двигателей.
    • Все выходные разъемы защищены от короткого замыкания.
    • Автоматическое отключение всех трех осей при сбое в работе любой карты управления.
    • Большеразмерный вентилятор охлаждения.
    • Большеразмарные радиаторы охлаждения на картах управления.
