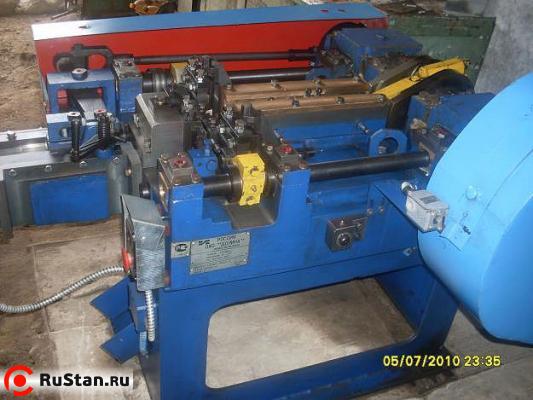

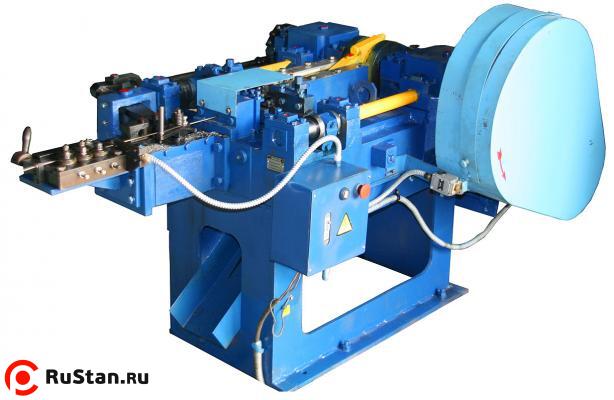

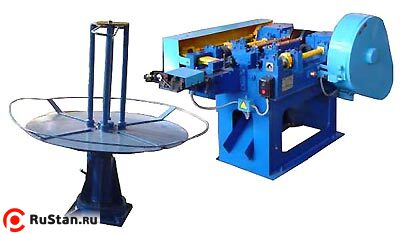

Гвоздильный автомат станок АГ4116

Цена на 27.06.2017 г. - 920 000.00 руб. с НДС

Гвоздильный автомат станок АГ4116 предназначен для изготовления строительных гвоздей по ГОСТ 4028-63 и гвоздей тарных с плоской головкой ГОСТ 4034-63 из низкоуглеродистой стальной проволоки ГОСТ 3282-74.

Гвоздильный автомат АГ 4116 также можно использовать для изготовления гвоздей из цветных металлов и сплавов с временным сопротивлением от 50 кг/мм до 100 кг/мм.

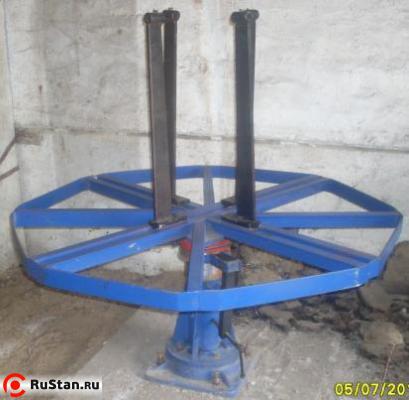

Гвоздильный автомат укомплектован размоточным устройством для установки мотков проволоки до 1500мм

Используемый материал для производства гвоздей:

Горячекатанная проволока стальная светлая низкоуглеродистая общего назначения по ГОСТ 3288-74, термически необработанная с dв=800 МПа в бунтах и катушках весом до 1000 кг.

Технологический процесс изготовления гвоздей:

  • Правка проволоки в правильно-роликовом устройстве.
  • Подача на размер гвоздя.
  • Зажим проволоки.
  • Отрезка проволоки и сброс гвоздя.
  • Высадка головки гвоздя
  • За один ход высадочного ползуна получается один гвоздь.

Справочные данные о весе гвоздей:

Гвозди строительные ГОСТ 4028-63:

  • Вес, масса строительного гвоздя 2,5х50 - 0,00187 кг
  • Вес, масса строительного гвоздя 2,5х60 - 0,00223 кг
  • Вес, масса строительного гвоздя 3х70 - 0,00377 кг
  • Вес, масса строительного гвоздя 3х80 - 0,00433 кг
  • Вес, масса строительного гвоздя 3,5х90 - 0,0066 кг
  • Вес, масса строительного гвоздя 4х120 - 0,0115 кг
  • Вес, масса строительного гвоздя 4х100 - 0,0095 кг

Общий принцип работы станка для производство гвоздей (гвоздильного автомата АГ4116)

От электродвигателя через клиноременную передачу, вращательное движение передается на коленчатый вал, с которого посредством шатуна передается возвратно-поступательное движение на ползун, на котором находится высадочный пуансон. На коленчатом валу насажены две конические шестерни, с которых движение передается на боковые валы и с помощью эксцентриков на обрубные ножи.

С помощью планшайбы, насаженной на коленчатый вал, движение передается на механизм подачи, с помощью которого осуществляется подача проволоки в механизм зажима. Проволока в механизм зажима подается механизмом подачи через рихтовочные ролики устройства правильного.

Проволока через рихтовочный механизм подается механизмом подачи в механизм зажима, где происходит зажим проволоки с помощью подвижной и неподвижной матриц, после чего происходит отрезка изделия, сброс готового изделия осуществляется сбрасывателем 12, затем обрубной нож расходится и происходит высадка головки гвоздя. Цикл повторяется.


Технические характеристики Гвоздильный автомат станок АГ4116

Характеристика Значение
Наименьший диаметр гвоздя, мм. 1,8
Наибольший диаметр гвоздя, мм. 4,0
Наименьшая длина гвоздя, мм. 32 - 3
Наибольшая длина гвоздя, мм. 120 -6
Производительность автомата, шт./мин. 300 … 400
Ход ползуна механизма высадки, мм. 150
Ход матрицы, мм. 2,0

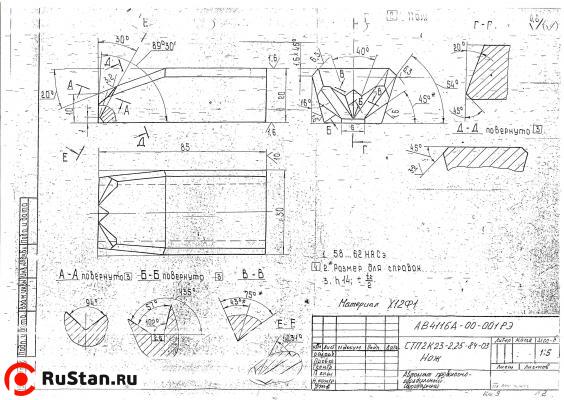

Ход обрубных ножей, мм. 30,0
Ресурс работы автомата без переточки обрубных ножей, час. ~ 1,5
Габаритные размеры автомата, мм. 1950х1160х1160
Габаритные размеры устройства разматывающего в сборе, мм . 1350х1350х1220
Габаритные размеры устройства разматывающего в разобраном состоянии, мм . Два места 1512х1512х80(1132кг) и 400х400х660(80кг)
Масса АГ4116 АГ4116 автомата, кг. 1113
Масса АГ4116 разматывающего устройства, кг. 190
Электродвигатель: 4А112М4У3
Мощность электродвигателя, кВт 5,5

Форма оплаты, порядок поставки, доставка АГ4116, гарантийные обязательства:

  • Продажа станков АГ4116 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!

Отзывы и вопросы:

8 Сентябрь, 2011 - 09:39    Иван:
Неплохой станок, цена только кусачая
2 Март, 2012 - 16:09    Специалист РуСтан :
Да цена огого.
6 Апрель, 2012 - 16:44    Дмитрий:
Цена пугает нооо... Станок стоит своих денег!!!
6 Май, 2012 - 19:45    Посетитель:
Ну да,... ценничек завышен.. Я примерно такой только длинна до150 ,купил за 130. не думаю что этот золотом крашен чтоб столько стоить..
9 Май, 2012 - 00:11    Посетитель:
29 Май, 2012 - 16:36    Посетитель:
как мне взять такой же станок за 130 подскажи,а то этот окупать долго по-моему
29 Май, 2012 - 22:09    Специалист РуСтан :
За 130 только б/у.
28 Август, 2012 - 22:16    Магомед:
Каких размеров должен быть цех, для этого станка-длина, высота, ширина помещения? Спасибо!
2 Сентябрь, 2012 - 17:50    Специалист РуСтан :
минимальный размер - это размер самого станка с разматывающим устройством.
8 Сентябрь, 2012 - 16:23    User:
Ищу инструкцию? Где можно скачать?
10 Сентябрь, 2012 - 10:28    Посетитель:
Подскажите по чем можно купить новый станок( минимальная цена какая?)
10 Сентябрь, 2012 - 21:45    Специалист РуСтан :
776 989.00
16 Ноябрь, 2012 - 09:03    Хаким:
а на Казахстан отправить можете? как у вас с этим все в порядке?
16 Ноябрь, 2012 - 16:20    Специалист РуСтан :
К сожалению только по России.
16 Ноябрь, 2012 - 09:04    Хаким:
а есть видеролик работы этого автомата?
16 Ноябрь, 2012 - 16:20    Специалист РуСтан :
Есть. Прямо на этой странице. Вкладка Видео.
21 Ноябрь, 2012 - 00:34    Посетитель:
А где проволоку ГОСТ 3288-74 найти? и цена какая?
21 Ноябрь, 2012 - 09:13    Специалист РуСтан :
В компаниях торгующих металлопрокатом.
30 Ноябрь, 2012 - 15:30    Посетитель:
А объем производства какой ? тонн/спена
2 Декабрь, 2012 - 11:40    Специалист РуСтан :
300-400 шт в минуту. Вес, масса строительного гвоздя 2,5х50 - 0,00187 кг Вес, масса строительного гвоздя 2,5х60 - 0,00223 кг Вес, масса строительного гвоздя 3х70 - 0,00377 кг Вес, масса строительного гвоздя 3х80 - 0,00433 кг Вес, масса строительного гвоздя 3,5х90 - 0,0066 кг Вес, масса строительного гвоздя 4х120 - 0,0115 кг Вес, масса строительного гвоздя 4х100 - 0,0095 кг
18 Декабрь, 2012 - 22:19    Михаил:
Прошу, объясните, почему цена в бизнес-плане так разнится с ценой вышеупомянутой? Заранее спасибо.
21 Декабрь, 2012 - 10:40    Специалист РуСтан :
Бизнес план написан несколько лет назад как наглядное пособие. Если Вы строите свой бизнес, нужно скорректировать его.
12 Январь, 2013 - 20:38    Посетитель:
скажите пожалуйста сколько примерно кг гвоздей выходит с 1ой тонны проволоки?
29 Ноябрь, 2013 - 14:11    Посетитель:
одна тонна и выходит. в отход идет только то, что при заточке острого конца снимается
18 Февраль, 2013 - 17:07    Рустам :
Всем привет! Ребята впринципи если грамотно подойти то окупается хорошо!с организациями договарённость и со стройками хотябы по сезонна_то_стоит_свсвоих_денег!
3 Март, 2013 - 16:02    Дмитрий:
Привет всем у вас можно купить б\у оборудование? до Якутска доставите?
4 Март, 2013 - 10:14    Специалист РуСтан :
К сожалению б/у таких станков у нас нет.
24 Апрель, 2013 - 01:57    Тайир:
Rustan ! эсли я купил станок квоздилный афтамат запчастиями проблем не будит потомушто я кыргызтане живу а унас тех сервис эст или нет?
24 Апрель, 2013 - 15:54    Специалист РуСтан :
канэшна будут праблемы. запчиасти тока в России.
15 Июль, 2013 - 16:57    Посетитель:
А как с запчастями и вот в характеристики прочитал переточка лезвия каждые полтора часа или я ошибаюсь? Спасибо.
16 Июль, 2013 - 16:11    Специалист РуСтан :
Ножи можно затачивать. До момента их затупления Вы сделаете вагон гвоздей. Данные по стойкости ножей условные. Также можно купить комплект ножей за доп. плату. За 7лет продаж таких станков к нам никто не обратился за запасным комплектом ножей.
22 Ноябрь, 2013 - 19:25    Посетитель:
а сколько часов может работать этот станок за смену?не напрягаясь
22 Ноябрь, 2013 - 19:51    Специалист РуСтан :
Примерно 720 кг за рабочую смену. Прикинте сможете ли Вы реализовать такой объем?
8 Декабрь, 2013 - 15:03    shamil:
Мне нужна проволока общего назначения низкоуглеродистой стали гост 3282-74 термически необработанная (светлая).если у вас и какова цена?
9 Декабрь, 2013 - 09:40    Специалист РуСтан :
К сожалению с проволокой не поможем. Только станки.
25 Декабрь, 2013 - 20:34    Тимур:
Что-то я не пойму: выше Вы говорите, что производительность за смену 720 кг (за 8 часов). Ниже пишете, что по штукам это 300-400 штук. Но если взять вес 120мм за 0,0115*350шт/мин*60мин*8часов, то получается почти 2 тонны в смену. Так какая все таки реальная его производительность?
28 Декабрь, 2013 - 11:03    Специалист РуСтан :
Производительность разная в зависимости от того какую длину гвоздя Вы делаете, также зависит от материала. В течение смены Вам понадобится также менять или точить ножи.
22 Январь, 2014 - 08:29    Посетитель:
noj nujen ag 4116 kak nayti
25 Февраль, 2014 - 22:13    ардак:
почему только по россии? как поступить что бы в казахстан отправить?
26 Февраль, 2014 - 10:07    Специалист РуСтан :
Можем отгрузить в Казахстан, но цена будет такой же.
26 Март, 2014 - 14:19    Бато :
Сколько стоит б/у оборудования АГ4116 и во сколько обойдётся перевозка в Республику Бурятия?
26 Март, 2014 - 15:53    Специалист РуСтан :
б/у станков нет. Доставка будет стоить 30-50т.р.
18 Июнь, 2014 - 17:18    Дмитрий:
Ребята скажите а вообще какие Б/У станки у Вас есть и сколько они стоят?
19 Июнь, 2014 - 20:48    Специалист РуСтан :
Б/у станков у нас нет.
11 Сентябрь, 2014 - 07:24    Anuar:
а в казахстан сможете доставит? или как?
11 Сентябрь, 2014 - 17:47    Специалист РуСтан :
Да, но только НДС не убираем.
16 Сентябрь, 2014 - 23:32    Посетитель:
Это станок лям стоит, это ж надо иметь серьезные выходы на застройщиков, а иначе он за 10 лет не окупится...
8 Февраль, 2015 - 19:07    Посетитель:
Доставка в Киргизию сколько будет стоить,
8 Февраль, 2015 - 19:09    Gafur:
точную сумму напишите пожалуйста с доставкой в Кыргызстан
8 Февраль, 2015 - 23:10    Специалист РуСтан :
Мы поставляем оборудование только по России.
9 Июль, 2015 - 17:57    Довлет:
Сколко будет стоить стоить аг4116 и где можно купить в каком городе
9 Сентябрь, 2015 - 07:47    Эрик :
Мы интересуемся но сколька стоит доставка до Таджикистан у ??
16 Сентябрь, 2015 - 23:17    Посетитель:
здравствуйте Гвоздильный автомат станок АГ4116. Безразматывающего устройства цена сколько будет . и доставка до Якутска цена сколько пожалуйста
17 Сентябрь, 2015 - 11:04    Специалист РуСтан :
Станок поставляется только с разматывающим устройством. Доставка до Якутска в районе 40т.р.
6 Октябрь, 2015 - 10:42    Виталий:
Добрый день!Сколько стоит доставка в Московскую обл.г.Раменское?и есть ли станки по изготовлению саморезов?Если есть,какая стоимость и характеристика?
8 Октябрь, 2015 - 08:49    Специалист РуСтан :
в районе 30т.р. Оборудования для производства саморезов у нас нет.
4 Декабрь, 2015 - 02:40    Посетитель:
Скажите пожалуйста а в кридит можно купить и сколько доставка занимает время за ранее спасибо Вам
4 Декабрь, 2015 - 09:54    Специалист РуСтан :
К сожалению в кредит только через банк. Срок доставки около недели.
16 Декабрь, 2015 - 12:13    макс:
доброе время суток всем !! на станок давно смотрю , сам торгую крепежом , гвоздей в сезон за месяц продаю около 50 -60 тонн, продавал бы на много больше да цена не для всех проходная , так что интерес к станку оч большой . НО сколько я пытался найти дешевую проволоку так и не смог ни где найти поставщика, проще и на много дешевле купить готовый гвоздь
20 Декабрь, 2015 - 22:21    Посетитель:
Здравствуйте Рустан вы можете дать адрес Китае если можно полностью
19 Январь, 2016 - 02:34    Абдулло:
Окончательная цена сколько стоит
19 Январь, 2016 - 09:14    Специалист РуСтан :
14 Март, 2016 - 15:02    Максим:
Подскажите какой уровень шума при работе станка в Децибелах, дБА? И как можно посмотреть тех паспорт на станок?
26 Март, 2016 - 16:04    Бобур:
Здравствуйте Рустан! Скажете пожалуйста цена от сколько начинаеться и до скольки! Спосибо заранее!
27 Март, 2016 - 13:48    Посетитель:
опыт работы на гвоздильных станках более 20 лет.к станку необходимо еще и затачной станок для ножей.на одной заточке можно набить и 10 тонн а могут накрыться и сразу при наладке.много причин 1 качество проволки 2умение настраивать 3 состояние станка если б/у.для начало можно найти и б/у их много и хороших и не дорогих.А главное это сбыт гвоздей и проволка
28 Март, 2016 - 18:23    Посетитель:
напишите пожалуйста сайт где можно купить б/у станки
30 Март, 2016 - 19:21    Посетитель:
вы где проживаете?если интересует производство гвоздей или сварка кладочной сетки пишите zhdanovsergey1999@mail.ru
30 Март, 2016 - 19:47    sergey:
макс вам надо примерно 4 станка чтоб набивать 50-60 тонн разного гвоздя в одну смену. я один за полтора месяца набил 20 тонн и сам следом упаковывал по 5 кг
15 Апрель, 2016 - 07:22    Посетитель:
напишите пожалуйста где можно купит этот станок мы из Таджикистана...есть доставка..
3 Май, 2016 - 14:00    Посетитель:
расскажите пожалуйста подробно какие приборы или станки нужны для производства гвоздей и как можно подробно с названия мы, с марка мы и о их предназначениях. заранее спасибо.
21 Май, 2016 - 04:52    Посетительсухроб :
Узбекистане можно станок отправить сколько будет общий сына
27 Июль, 2016 - 14:58    олег:
откуда такая цена . непонятно
17 Август, 2016 - 08:17    Посетитель:
Добрый день народ. Я ищу производителей гвоздя на АГ4116, что бы уточнить более подробную информацию, если имеются такие ребята которые наладили собственное производство на данном аппарате прошу напишите письмо на мою почту.
24 Ноябрь, 2016 - 15:22    :
Скажите пожалуйста,какая цена на сегодняшний день вашего станка. Спасибо!
25 Ноябрь, 2016 - 09:04    Специалист РуСтан :
920 000.00 руб. с НДС
28 Ноябрь, 2016 - 07:25    :
Узбекистане можно станок отправить сколько будет общий сына
28 Ноябрь, 2016 - 07:27    :
Узбекистане можно станок отправить?
11 Декабрь, 2016 - 20:18    Ризо:
Здравствуйте какая цена за оборудование для производства гвоздей и будет ли доставка в Дагестан какая гарантия на оборудования и что входит в комплект оборудования и установка оборудования будет ли без платная прошу ответить на мою почту tim.musaev1987@gmail.com спасибо за внимание
* Ваше имя:
E-mail:
Оцените товар:
* Комментарий:
* Введите код как на картинке:


Если Вы хотите получать уведомления об ответах по вашему вопросу или отзывы, укажите свой е-майл (будет скрыт).
Каталог оборудования
