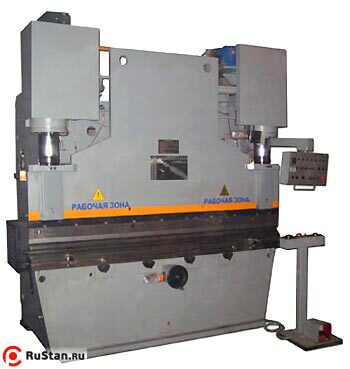

Листогибочный гидравлический пресс ИБ1430 Б

Цена на 09.12.2016 г. - 2 012 000.00 руб. с НДС

Листогибочный гидравлический пресс ИБ1430 Б предназначен для использования во всех отраслях машиностроения, связанных с гибкой листового металла.

В состав листогибочного гидравлического пресса ИБ1430 Б входит: станина, ползун, цилиндры главные, привод механизма регулировки ползуна, инструмент, механизм зажима инструмента, гидропривод, шкаф электрооборудования, пульт управления.

Механизм зажима инструмента предназначен для крепления пуансонов.

Устройство позволяет быстро заменить инструмент и обеспечивает равномерный прижим по всей длине ползуна. Для смены инструмента необходимо нажать кнопку «пуансон» на пульте управления. Универсальный гибочный инструмент состоит из матрицы и пуансона.

Матрица фиксируется через сухари установочными винтами, ввернутыми в кронштейны с передней и задней стороны стола.

Задний упор пресса предназначен для упора листа при гибке. Упор крепится в Т- образном пазу стола с внутренней стороны и опирается винтами в его вертикальные ребра.

Настройка упора на размер производится вращением маховика с отсчетом положения по счетчику оборотов, расположенном в корпусе с лицевой стороны стола. Движение упора происходит посредством ходового винта и гайки, прикрепленной в корпусе и ползуне.

Стол листогибочных гидравлических прессов снабжен устройством предварительной деформации, предназначенной для получения гиба повышенной точности. Вращая винт, перемещающий клин центрального устройства, мы тем самым деформируем стол пресса.

После деформации стола на определенную величину (max 0,8 мм), поднимаем стол клиньями остальных устройств. Данная деформация компенсирует деформацию стола и ползуна, возникающую при гибке заготовок.

Краткое описание работы: гибка заготовок производится комплектом ПУАНСОНОВ, закрепленных на ползуне, с упором в МАТРИЦУ, установленную на СТОЛЕ пресса.

Преимущества станка

  • Механизм зажима инструмента позволяет быстро менять пуансоны.
  • Механический синхронизатор надежно предохраняет ползун от перекосов во время движения.
  • Механизм регулировки хода ползуна нажатием кнопки регулирует точку остановки ползуна в конце гиба, что позволяет получать детали с любым заданным углом гиба. ГИДРАВЛИЧЕСКИЙ ПРИВОД исключает заклинивание ползуна в нижнем положении при гибе в упор.
  • Механизм бомбирования позволяет компенсировать упругие деформации заготовки и получать качественный гиб по всей длине заготовки.

Упор задний предназначен для упора заготовкипри гибке. На нужный размер упор устанавливается вращением маховика и контролируется по счетчику.

По желанию заказчика листогибочный пресс может оснащаться УПОРОМ ПЕРЕДНИМ, предназначенным для поддержания крупногабаритных заготовок. По желанию заказчика пресс может оснащаться СПЕЦИАЛЬНЫМ ИНСТРУМЕНТОМ для быстрого изготовления конкретных деталей методом гибки, штамповки или просечки.


Технические характеристики листогибочного гидравлического пресса ИБ1430 Б

Листогибочный пресс ИБ1430Б ИБ1430Б-01 ИБ1430Б-02
Номинальное усилие пресса, кН 1000 1000 1000
Длина стола и ползуна, не менее, мм 4000 3200 2400
Расстояние между стойками, не менее, мм 3150 2500 2000
Ширина стола, не более, мм 200 200 200
Расстояние от оси ползуна до станины (вылет) не менее, мм 250 250 250
Наибольший ход ползуна с учетом регулировки, не менее, мм 190 190 190
Величина регулировки расстояния между столом и ползуном, не менее, мм 100 100 100
Наибольшее расстояние между столом и ползуном, не менее, мм 400 400 400
Скорость ползуна, не менее, мм\сек.
При холостом ходе
При рабочем ходе
При возвратном ходе

82
8,2
40

82
8,2
40

82
8,2
40
Наибольшая величина перемещения заднего упора, мм 750 750 750
Масса ИБ1430 Б пресса, не более, кг 8220 7500 6800
