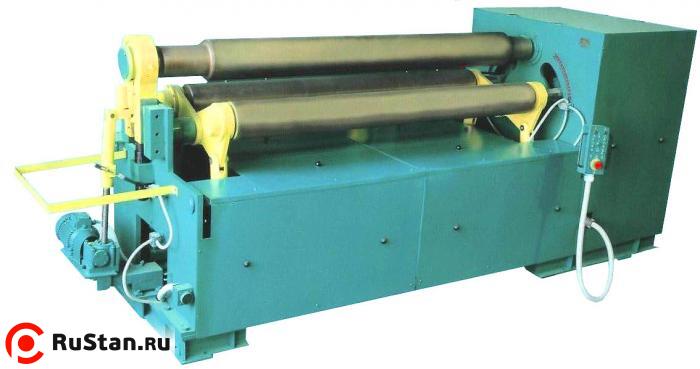

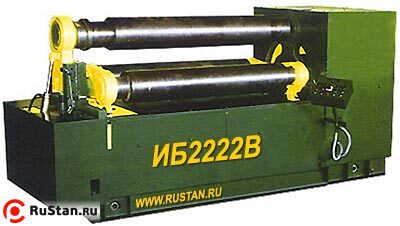

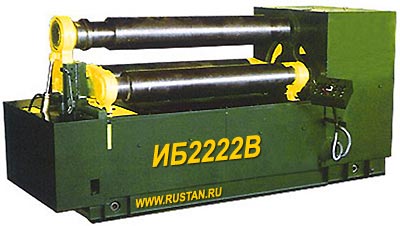

Вальцы трехвалковые листогибочные ИБ2222В

Цена на 11.12.2017 г. - 1 749 000.00 руб. с НДС

Вальцы трехвалковые листогибочные ИБ2222В (кромкогиб) предназначена для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии.

Основное применение: производство воздуховодов, бочек, цистерн и др. изделий.

На вальцах листогибочной машины ИБ2222В допускается гибка конических обечаек из листового материала при их комплектовании соответствующим приспособлением.

Принцип работы ИБ2222В заключается в гибке-прокатке листовых заготовок в валках машины.

Получаемые в результате гибки изделия могут быть в виде замкнутых цилиндрических обечаек и их элементов. Основными движениями в машине являются движения валков: прямое и обратное вращение боковых валков, подъем и опускание верхнего валка.

С целью расширения технологических возможностей, машины ИБ2222В могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.

Комплектация ИБ2222В за доп. плату

  • механизмом съема изделий СИ-8 (~155 700 руб. с НДС)
  • механизмом поддержки обечайки
  • стол приемный передний СП-16 рольганг (~67 500 руб. с НДС)
  • стол приемный (~30 580 руб. с НДС)
  • инструмент для гибки сортового проката (~131 000 руб. с НДС)
  • приспособление для гибки конусов (~72 000 руб. с НДС)

Технические характеристики Вальцы трехвалковые листогибочные ИБ2222В

Вальцы листогибочные 3-х валковые

ИБ2213В

ИБ2216В

ИБ2220В

ИБ2222В

Наибольшая ширина изгибаемого листа, мм 1250 2000 2000 2000
Наибольшая толщина изгибаемого листа, мм
- при гибке 2 4 10 16
- при подгибке 1.2 2,5 8 12
Наименьший радиус гибки, мм 67 125 180 240
Скорость гибки нерегулируемая, мм/мин 8.4 8,6 7.46 7,5
Диаметр верхнего валка, мм 100 180 215 270
Удельный расход эл.энергии, кВт/ч 29,24 34,07 9,43 9,19
Привод машины электрический
Габаритные размеры (без механизации), мм
- слева направо 2500 3600 3490 4040
- спереди назад 745 1040 1350 1590
- высота над уровнем пола 1310 1450 1510 2095
Масса ИБ2222В машины (без механизации), кг 850 2550 4800 7200

ИНСТРУМЕНТ 64-001 к ЛИСТОГИБОЧНЫМ МАШИНАМ.

Наименование проката Модель машины
ИБ2216В ИБ2219В ИБ2220В ИБ2222В ИБ2230.12 И2223,ИВ 2222
Уголок сдвоенный 40х40х4 50х50х5 63х63х6
Rmin 250 450 550 600
Полоса на ребро 20х50 36х60 45х70
Rmin 250 400 500 600
Квадрат 35х33 50х50 80х80
Rmin 250 300 500 600
Труба ф10;20;32 Ф 32; 40; 50 Ф 45; 76
Rmin 250 400 500 600
Швеллер № 8 № 12 № 22
Rmin 250 400 500 600

Примечание: Спецмашины ИБ 2245.4 и ИБ 2232.8 также как ИБ 2220В, ИБ 2219В, ИБ2222В.

Похожие товары


Листогибочная машина с ЧПУ ЛГМ 4х2500
Листогибочная машина с ЧПУ ЛГМ 4х2500
↕4.0мм / ↔2500мм / 4.50кВт / 380В / 2840кг

Листогибочный станок MBH-8025
Листогибочный станок MBH-8025
↔2500мм / 5.50кВт / 380В / 4500кг

Машина листогибочная трехвалковая ИБ 2222
Машина листогибочная трехвалковая ИБ 2222
↕16.0мм / ↔2000мм / 9.19кВт / 380В / 9800кг

Форма оплаты, порядок поставки, доставка ИБ2222В, гарантийные обязательства:

  • Продажа станков ИБ2222В осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!

Комментарии и вопросы:

9 Февраль, 2016 - 06:05    Кулак Галина Николаевна :
Добрый день. Прошу направить на мой эл. адрес информацию по стоимости машины трехвалковой листогибочной ИБ2222В . Ширина листа 2000 мм, доп. опции механизм поддержки обечайки стол приемный передний инструмент для гибки сортового проката приспособление для гибки конусов
9 Февраль, 2016 - 08:55    Специалист РуСтан :
КП будет выслано Вам на почту в ближайшее время.
28 Апрель, 2016 - 14:07    Светлана:
Добрый день! Интересует стоимость вальцов ИБ2222. Просьба прислать коммерческое предложение.
4 Январь, 2017 - 17:27    Посетитель:
Добрый вечер! Интересует наличие и стоимость вальцов ИБ2222. Просьба прислать коммерческое предложение.
