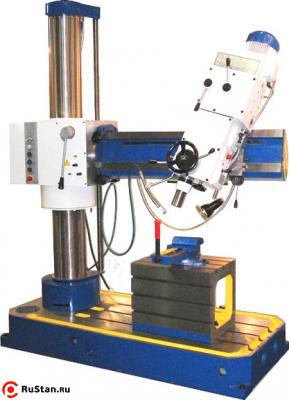

Радиально-сверлильный станок 2К522-03 (2К522)

Цена на 26.07.2017 г. - 885 802.00 руб. с НДС

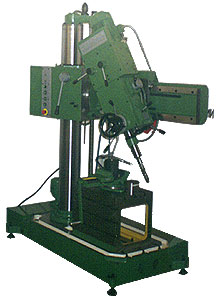

Cтанок радиально-сверлильный 2К522-03 (2К522) является переносным и обеспечивает обработку отверстий в мелких, средних и крупногабаритных деталях.

Оригинальная конструкция радиально сверлильного станка 2К522-03 обеспечивает широкие возможности и позволяет:

  • поворачивать сверлильную головку и рукав вокруг своих осей на 360*;
  • производить обработку отверстий в любой пространственной ориентации станка 2К522-03;
  • вести обработку отверстий расположенных ниже уровня "пола";
  • производить обработку отверстий в ограниченном пространстве.

На радиально сверлильном станке 2К522 предусмотрена возможность выставки станка относительно обрабатываемой поверхности при помощи винтовых опор. Для переноса станка к месту обработки имеется рым-болт.


Технические характеристики радиально-сверлильного станка 2К522-03
Харкатеристика Значение
Максимальный диаметр сверления, мм. 32 (в стали 45)
точность после развертывания Н9
Диапазон нарезаемой резьбы до М16 (в стали 45)
точность 7Н по ГОСТ 16093
Расстояние от оси шпинделя до колонны, мм. 300 - 800
Наибольшее расстояние от торца шпинделя до плиты, мм. 960 / - 220 (ниже плоскости плиты)
Радиус сверления, мм. 430 - 900
Расстояние от оси шпинделя в ее горизонтальном положении до плиты, мм. -220 (ниже уровня плиты) до 960
Расстояние от оси шпинделя в ее горизонтальном положении до пола, мм. 550 - 1470
Наибольшее вертикальное перемещение рукава по колонне, мм. 930
Угол поворота рукава вокруг колонны, град. 360
Зажим рукава на колонне ручной
Диаметр колонны, мм. 180
Наибольшее перемещение сверлильной головки по рукаву, мм. 500
Угол поворота вертикальной фрезерной головки в продольной плоскости, град. 360
Зажим головки на направляющих рукава ручной
Конус шпинделя Морзе 4 АТ6 (ГОСТ 25557)
Ход шпинделя, мм. 250
Количество скоростей вращения шпинделя 12
Диапазон частот вращения шпинделя, об./мин. 45, 63, 90, 125, 180, 250, 355, 500, 710, 1000, 1400, 2000
Наибольший крутящий момент на шпинделе, Нм 120
Количество подач шпинделя 4
Диапазон подач шпинделя, мм./об. 0,056; 0,1; 0,18; 0,32
Наибольшее усилие подачи, Н 7000

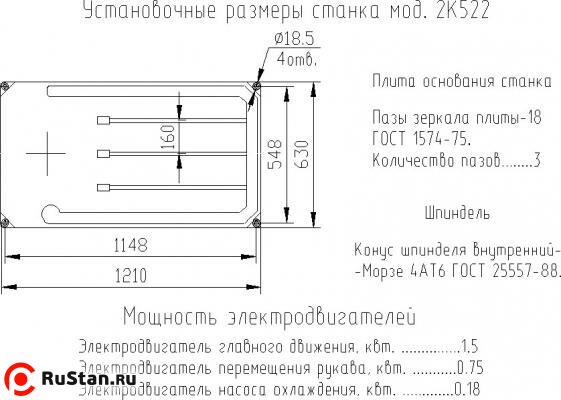

Размер рабочей поверхности плиты, мм. 800 х 630 х 180
Количество Т-образных пазов 3
Ширина Т-образного паза 18 (ГОСТ 1574-75)
Расстояние между осями Т-образных пазов, мм. 160
Мощность привода главного движения, кВт 1,5
Установленная суммарная мощность, кВт 2,43
Производительность системы охлаждения, л/мин не менее 2,5
Класс точности Н
Напряжение питания, В 380

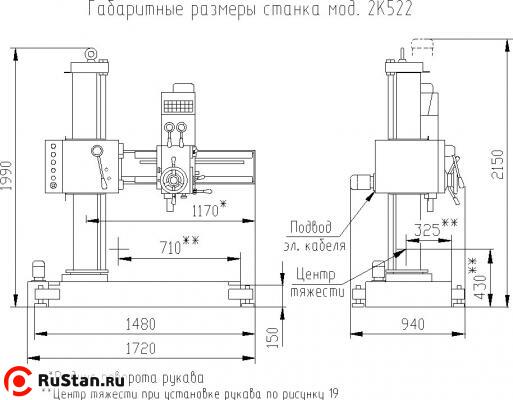

Габаритные размеры (LxBxH), мм. 1480 (1720 с СОЖ) х 940 х 1990
Масса 2К522-03 , кг. 950 (1160 брутто)
Размер коробчатого стола, мм. (не входит в комплект поставки)
500х360х400 (общий размер);
360х500 (горизонт.рабоч.пов-ть);
400х500 (вертикальн.рабоч.пов-ть)

Комплект поставки

  • Станок в сборе;
  • Охлаждение;
  • Светильник;

Втулки по ГОСТ 13598:

  • 6100-0142;
  • 6100-0144;
  • 6100-0145;

  • Клин 7851-0012 ГОСТ 3025;
  • Ключ 7811-0024 ГОСТ 2839;
  • Рукоятка поворота 2К52-1.90.00000;
  • Ключ для электрошкафа 2К52-1.89.10.000;
  • Ключ для сливных пробок 007.2000.001;
  • Техническая документация (руководство пользователя).

Дополнительная оснастка (поставляется за отдельную плату):

  • Стол коробчатый 2К52-1.0000.011;
  • Тиски станочные поворотные 7200-0215-02 (чугун);
  • Патрон сверлильный 6150-4029-04;
  • Патрон резьбонарезной 6162-4003 (М3-М12);
  • Комплект предохранительных головок к патрону резьбонарезному 6162-4003 (М3-М12).
Масса брутто: 1299кг.
Габариты в упаковке ДхШхВ, мм: 1926x1053x2229
