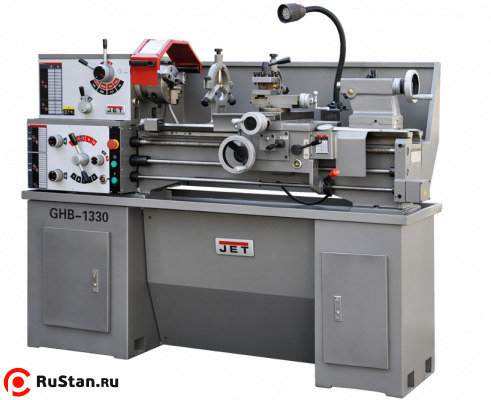

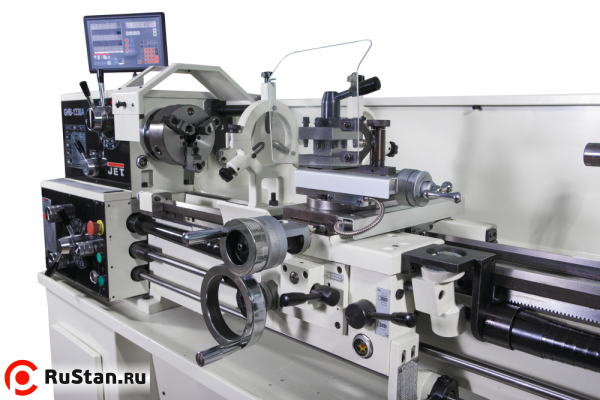

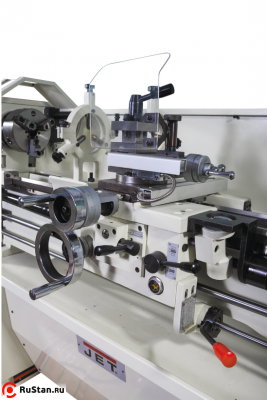

Токарно-винторезный станок JET GHB-1330A с УЦИ

Цена на 25.11.2017 г. - 460 000.00 руб. с НДС

Токарно-винторезный станок GHB-1330A DRO позиционируется компанией JET как профессиональное оборудование для мастерских, автосервисов, небольших предприятий и домашних специалистов по обработке металла. По своей сути, это GHB-1330 A, дооборудованный устройством цифровой индикации (УЦИ). При использовании такого устройства существенно повышается точность обработки и, как следствие, снижается процент возможного брака. Данное оборудование выпускается по промышленному стандарту DIN 8606 (соответствие всех параметров и допусков для станков средней точности). На станке можно обрабатывать заготовки диаметром 330 мм над станиной или 197 мм над суппортом. Скорость оборотов шпинделя от 70 до 2500 об/мин, расстояние между центрами составляет 760 мм. Мощность двигателя 2800 Вт.

Для работы станку требуется напряжение 380В. Направляющие станины станка закаляются в индукционной печи, а затем шлифуются. Такой подход позволяет повысить точность обработки и продлить срок службы изделия. Привод шпинделя станка погружен в масляную ванну. За счет этого привод работает тише, хорошо охлаждается и, как следствие, прослужит дольше. Станок двухвинтовой: его ходовой винт предназначен для нарезания резьбы, а ходовой вал - за точение в режиме автомат. Толчковый режим помогает облегчить переключение режимов работы. GHB-1330A DRO оборудуется автоматической подачей продольного и поперечного суппорта. Предусмотрена регулировка задней бабки в поперечном направлении для обточки конических заготовок.

Преимущества конструкции

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);

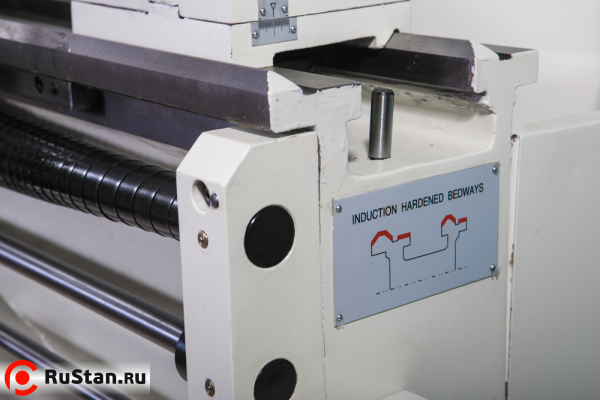

  • Закаленные в индукционной печи и отшлифованные направляющие станины;

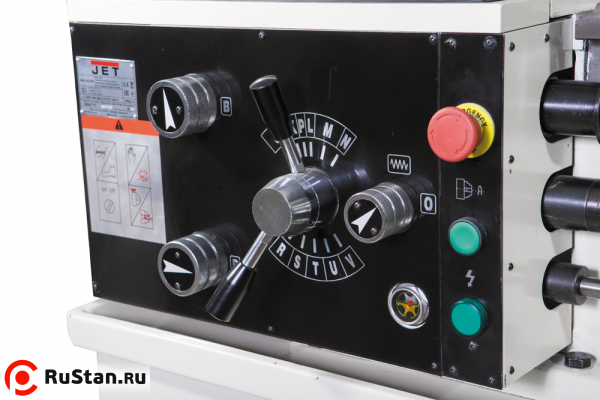

  • Коробка передач позволяет нарезать резьбу без замены шестерен;
  • Механизм привода шпинделя постоянно работает в масляной ванне;

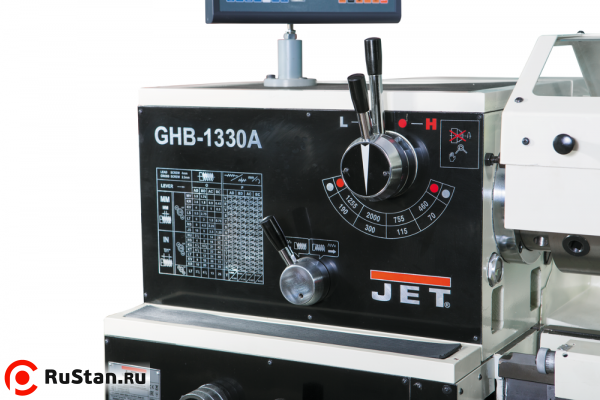

  • Закаленные и отшлифованные шестерни передней бабки;
  • Автоматическая подача продольного и поперечного суппорта;
  • Регулировка зазоров направляющих при помощи клиновых планок;

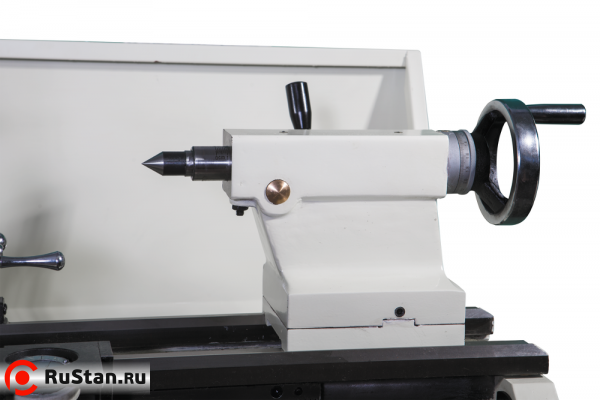

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов;
  • Возможность левого и правого вращения шпинделя;
  • Регулируемая муфта подачи;
  • Толчковый режим работы шпинделя;

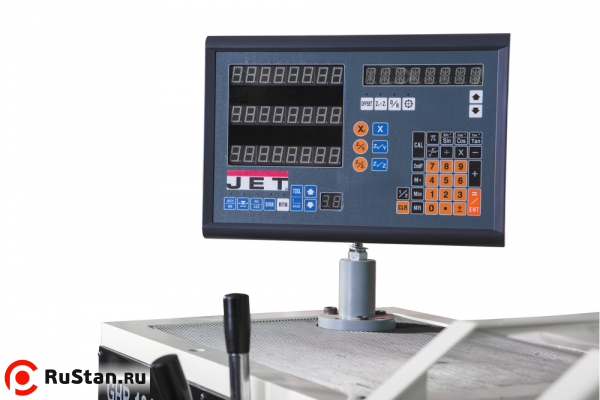

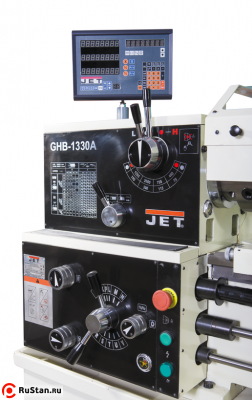

  • УЦИ* (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак(*для станков с УЦИ).

Технические характеристики JET GHB-1330A DRO
Характеристика Значение
Диаметр обточки над станиной 330 мм
Диаметр обточки над поперечным суппортом 197 мм
Расстояние между центрами 760 мм
Частота вращения шпинделя, 8 70 - 2000 об/мин
Конус шпинделя МК-5
Присоединение шпинделя, Camlock D1-4 (DIN 55029)
Проходное отверстие шпинделя 38 мм
Макс. размер резца 16 х 16 мм
Ход поперечного суппорта 160 мм
Ход верхнего суппорта 70 мм
Пиноль задней бабки МK-3
Ход пиноли задней бабки 95 мм
Продольная подача, 60 0,04 - 0,8 мм/об
Поперечная подача, 60 0,016 - 0,188 мм/об
Метрическая резьба, 23 0,45 - 10 мм
Дюймовая резьба, 38 3,5 - 80 TPI
Расстояние между направляющими 187 мм
Выходная мощность 1,5 кВт / S1 100%
Потребляемая мощность 2,8 кВт / S6 40%
Габаритные размеры (ДхШхВ) 1650 х 762 х 1200 мм
Масса GHB-1330A DRO 600 кг

Комплект поставки

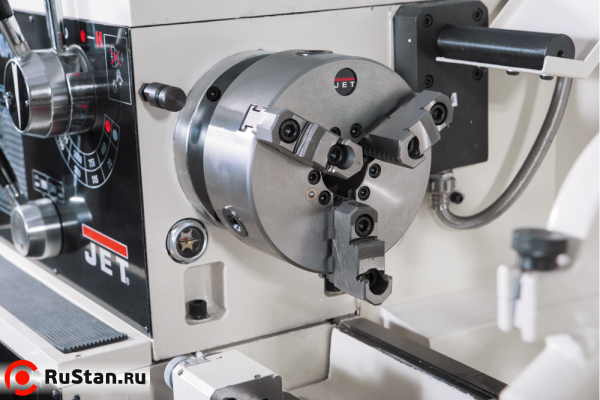

  • 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
  • Крепежная плита 300 мм;
  • 4-х-позиционный резцедержатель с фиксатором;
  • Поддон для сбора стружки;
  • Указатель резьбы;
  • Подставка с регулируемыми опорами;
  • Защитный экран патрона с концевым выключателем;
  • 2 невращающихся центра МК-3;
  • Переходник МК-5/МК-3;
  • Набор сменных шестерён;
  • УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
Масса брутто: 672кг.
Габариты в упаковке ДхШхВ, мм: 1848x853x1344
Перевозчик Пункт самовывоза Сроки Стоимость
Самовывоз по предзаказу (бесплатно) из г. Санкт-Петербурга Город: Санкт-Петербург по адресу: пос. Шушары, ул. Поселковая д. 8. терминал «Евросиб», ворота №24-25; Часы работы: Пн-Пт, 9-00 до 17-30 часов, обед с 13 до 14 часов. 1 дн. 0p
Самовывоз по предзаказу (бесплатно) из г. Москвы Город: Москва по адресу: Проезд Серебрякова 14 Г; Часы работы: пн. — пт.: 10:00 – 16:30 5 дн. 0p
Укажите для автоматичесокго расчета доставки

Комплектация за дополнительную плату

Патрон трехкулачковый Ø160 мм с прямыми и обратными цельными кулачкамиПатрон трехкулачковый Ø160 мм с прямыми и обратными цельными кулачками ( арт. IT160400 ) 0p
Комплект прямых цельных каленых кулачков для патрона Ø160 мм IT160400Комплект прямых цельных каленых кулачков для патрона Ø160 мм IT160400 ( арт. IT160401 ) 0p
Комплект обратных цельных каленых кулачков для патрона Ø160 мм IT160400Комплект обратных цельных каленых кулачков для патрона Ø160 мм IT160400 ( арт. IT160402 ) 0p
Комплект цельных сырых кулачков для патрона Ø160 мм IT160400Комплект цельных сырых кулачков для патрона Ø160 мм IT160400 ( арт. IT160403 ) 0p
Быстросменный резцедержатель А1
Быстросменный резцедержатель А1 ( арт. 59500001 ) 18000p
Держатель токарного резца D16х80 мм, А1
Держатель токарного резца D16х80 мм, А1 ( арт. 59500004 ) 5000p
Держатель расточного резца B16x80 мм, А1Держатель расточного резца B16x80 мм, А1 ( арт. 59500007 ) 5500p
Держатель втулки S30х80 мм, А1 со втулкой МК-1
Держатель втулки S30х80 мм, А1 со втулкой МК-1 ( арт. 59500010 ) 8500p
Втулка L30/МК1, А1
Втулка L30/МК1, А1 ( арт. 59500013 ) 1800p
Втулка L30/МК2, А1
Втулка L30/МК2, А1 ( арт. 59500014 ) 1800p
Набор из 7 резцов 16х16 мм, с мех. креплением твердосплавных пластин
Набор из 7 резцов 16х16 мм, с мех. креплением твердосплавных пластин ( арт. 59500020 ) 7800p
Центр невращающийся МК3, полный
Центр невращающийся МК3, полный ( арт. 59500032 ) 440p
Центр невращающийся МК3, срезанный
Центр невращающийся МК3, срезанный ( арт. 59500035 ) 550p
Центр вращающийся МК3, для средних работ
Центр вращающийся МК3, для средних работ ( арт. 59500037 ) 2000p
Центр вращающийся МК3, для лёгких работ
Центр вращающийся МК3, для лёгких работ ( арт. 59500040 ) 3400p
VQ-114 втулка переходная МК-3/МК-3
VQ-114 втулка переходная МК-3/МК-3 ( арт. VR3210024 ) 1500p
VJ-134 оправка сверлильного патрона МК-3/B16VJ-134 оправка сверлильного патрона МК-3/B16 ( арт. VR3209033 ) 0p
VLC-313 Центр вращающийся МК-3 с 7 сменными наконечникамиVLC-313 Центр вращающийся МК-3 с 7 сменными наконечниками ( арт. VR5001041 ) 3500p
3-х кулачковый патрон Ø160 мм
3-х кулачковый патрон Ø160 мм ( арт. 321449 ) 18000p
Планшайба 4-х кулачковая Ø200 мм
Планшайба 4-х кулачковая Ø200 мм ( арт. 321430 ) 30000p
Однопозиционный резцедержатель
Однопозиционный резцедержатель ( арт. 321431 ) 3000p
Устройство для обточки конусов 250 мм
Устройство для обточки конусов ( арт. 321442 ) 30000p
Система подвода СОЖ
Система подвода СОЖ ( арт. 350055 ) 15000p
Вращающийся упорный центр МК-3Вращающийся упорный центр МК-3 ( арт. 465303 ) 0p
Набор из 17 цанг Ø3-25 мм для 321292Набор из 17 цанг Ø3-25 мм для 321292 ( арт. 50000190 ) 22000p
Цанговый патрон для 50000190Цанговый патрон для 50000190 ( арт. 50000191 ) 38500p

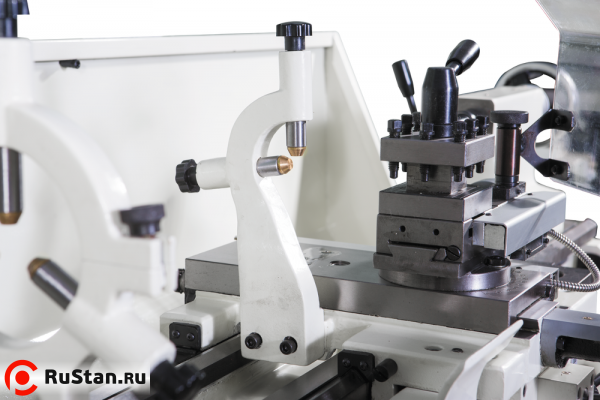

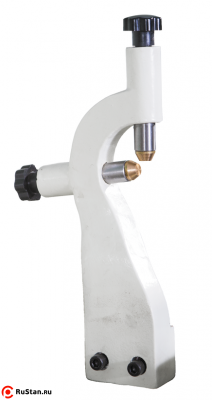

Подвижный люнет
Подвижный люнет ( арт. GHB1340-FR ) 5900p

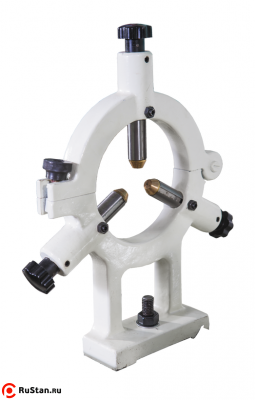

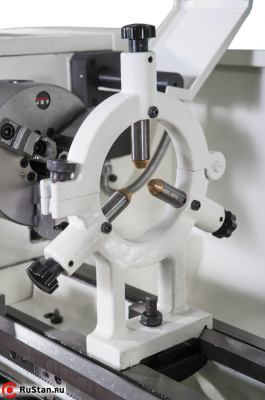

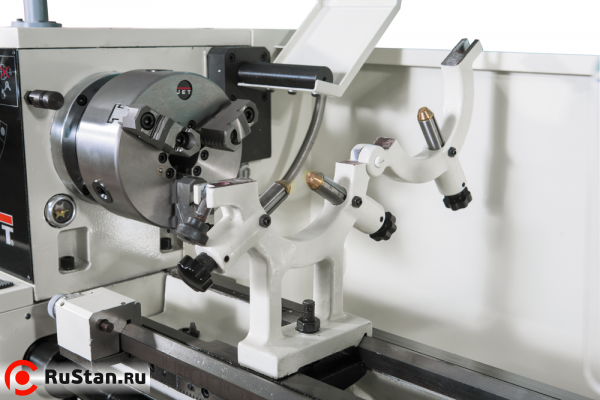

Неподвижный люнет
