Цена для юр. и физ. лиц
14 798 349 руб.
с НДС - на 28.03.2024 г.
Модель:
ВШ-152УВИ-01
Артикул:
ВШ-152УВИ-01
Изготовитель: Белоруссия
  • Описание
  • Комментарии
  • Отзывы

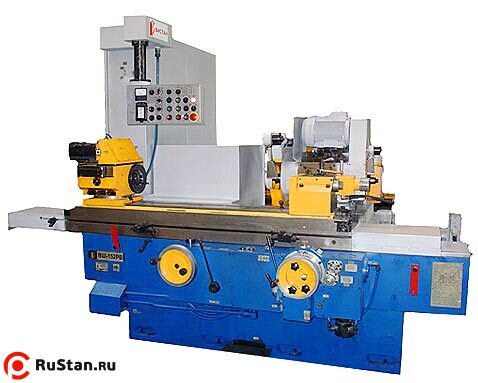

Круглошлифовальный полуавтоматический станок ВШ-152УВИ-01 предназначен для шлифования наружных поверхностей тел вращения из различных материалов методом врезного и продольного шлифования деталей в центрах и патроне.

На полуавтомате ВШ-152УВИ-01 дополнительно возможна обработка внутренних поверхностей тел вращения при ручном управлении.

На универсальном круглошлифовальном станке ВШ-152РВИ-01 дополнительно возможна обработка торцевых плоских поверхностей при ручном управлении, а также внутренних поверхностей тел вращения.

Шпиндель шлифовального круга выполнен на гидродинамических подшипниках скольжения. Шпиндель внутришлифовальной бабки выполнен на высокоточных подшипниках качения.

Перемещение стола производится от гидроцилиндра. Станок имеет литую станину и основание.


Технические характеристики ВШ-152УВИ-01

Характеристика Значение
Диаметр изделия, устанавливаемого в центрах, мм. 10 - 250
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. 1000
Диаметр изделия, устанавливаемого в патроне, мм. 22 - 220/250
Наибольшая длина заготовки, устанавливаемой в патроне, мм. 250; 350 (с закрытым люнетом)
Диаметр и высота шлифовального круга для наружнего шлифования (D / B), мм. 500 / 80
Диаметр и высота шлифовального круга для внутреннего шлифования (D / B), мм. 50 / 40
Диаметр и высота шлифовального круга для торцового шлифования (D / B), мм. -
Диаметр и длина шлифуемой внутренней поверхности (D / L), мм. 20 - 160/120
Наибольший угол поворота верхнего стола, град. +6 / -9
Наибольший угол поворота шлифовальной бабки, град. +5 / -5
Наибольший угол поворота бабки изделия, град. +90 / -90
Наибольший угол поворота бабки изделия при работе с синусным приспособлением, град. 30
Наибольшая масса устанавливаемой заготовки при обработке в центрах, кг. 80 (незакрепленная пиноль); 160 (закрепленная пиноль)
Наибольшая масса устанавливаемой заготовки при наружнем и внутреннем шлифовании в патроне, кг. 40
Наибольшая масса устанавливаемой заготовки при внутреннем шлиф-и в патроне с закрытым люнетом, кг. 60
Конус пиноли бабки изделия Морзе 5
Конус пиноли задней бабки Морзе 4
Скорость вращения шлифовального круга при наружнем шлифовании, м/с 43
Скорость вращения шлифовального круга при торцовом шлифовании, м/с -
Пределы частот вращения изделия, мин-1 50 - 500 (бесступенчато)
Мощность привода шлифовального круга, кВт 5,5
Мощность привода внутришлифовального круга, кВт 1,1
Установленная суммарная мощность, кВт 11,89
Точность обработки в центрах, круглость, мм 0,001
Точность обработки в патроне, круглость, мм 0,0016
Постоянство диаметра в продольном сечении, мм. 0,006
Плоскостность торцевой поверхности, мм. -
Чистота обработки поверхности (наружней / внутренней / торцевой), мкм 0,16 / 0,32 / -
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 2950 х 2295 х 2150
Масса ВШ-152УВИ-01 , кг. 6000
